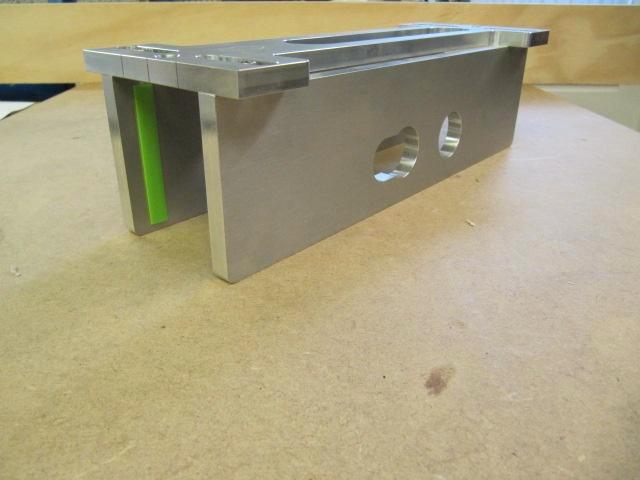

Aangeboden wordt een freesmal om de deursloten van Nemef (4100, 4109 en de 4119), Buva (2125R en 3225R) en Ivana GU (4119) uit te frezen. Deze aluminium deurslotmal kan gebruikt worden om de contouren van de voorplaat (174 x 25 mm), de cilinder gaten en de krukgaten zonder beschadiging van deur uit te frezen.

Eigenschappen
- Ontworpen voor gebruik van frees van 18 mm en kopieerring van 24 mm;
- Vastzetten op deur met 2 lijmtangen (geen beschadiging van de deur i.v.m. aangebrachte kunststof strip aan binnenzijde van de deurslotmal, dus geen na bewerking);
- En/of vastzetten met schroeven in de verzonken gaten van de bovenplaat;
- Als de mal eenmaal vastgezet is kunnen contouren van de voorplaat en de kruk- en cilinder gaten met dezelfde frees (18 mm) en kopieerring (24 mm) worden uitgefreesd;
- De speciale vorm van de bovenplaat zorgt er voor dat de contouren van de voorplaat en de kruk- en cilinder gaten links en rechts achter elkaar door gefreesd kunnen worden zonder enige handeling aan de freesmal te verrichten;
- Op bovenplaat is alle relevante data in gefreesd (diameter frees, diameter kopieerring, doornmaat, PC-maat en uitfreesmaat slotvoorplaat);
- Op de kopse kanten van de bovenplaat zijn 3 streepjes gemaakt om de freesmal eenvoudig op de deur te positioneren.
- Omdat de ruimte tussen de zijplaten instelbaar is tussen 30 en 80 mm is de freesmal is geschikt voor deuren van 30 mm t/m 80 mm dik;
- Doornmaat is 50 mm (doornmaat: bovenkant voorplaat-hart krukgat);
- PC maat is 55 mm (PC: hart kruk - hart cilindergat).

Instructie
Ook al zijn de contouren van de voorplaat van de deurslotmal reeds vanaf de fabriek gefreesd, dan moet na het arm maken van de deur de contouren van de voorplaat dieper gefreesd worden om uitsteken van de voorplaat te voorkomen.

Levering omvat
- Deurslot freesmal Nemef (4100, 4109 en de 4119), Buva (2125R en 3225R) en Ivana GU (4119)
- Handleiding )op aanvraag)

Freesmal Nemef 4100 4119 4109 deurslotmal Buva 2125R Ivana

Aangeboden wordt een freesmal om de deursloten van Nemef (4100, 4109 en de 4119), Buva (2125R en 3225R) en Ivana GU (4119) uit te frezen.

Deze aluminium deurslotmal kan gebruikt worden om de contouren van de voorplaat (174 x 25 mm), de cilinder gaten en de krukgaten zonder beschadiging van deur uit te frezen.

Noot: ook al zijn de contouren van de voorplaat van de deurslotmal reeds vanaf de fabriek gefreesd, dan moet na het arm maken van de deur de contouren van de voorplaat dieper gefreesd worden om uitsteken van de voorplaat te voorkomen.

Specifieke eigenschappen van deze deurslotfreesmal zijn:
Vast zetten op deur met 2 lijmtangen (geen beschadiging van de deur i.v.m. aangebrachte kunststof strip aan binnenzijde van de deurslotmal, dus geen na bewerking).
En/of vastzetten met schroeven in de verzonken gaten van de bovenplaat
Als de mal eenmaal vastgezet is kunnen contouren van de voorplaat en de kruk- en cilinder gaten met dezelfde frees (18 mm) en kopieerring (24 mm) worden uitgefreesd.
De speciale vorm van de bovenplaat zorgt er voor dat de contouren van de voorplaat en de kruk- en cilinder gaten links en rechts achter elkaar door gefreesd kunnen worden zonder enige handeling aan de freesmal te verrichten.
Op bovenplaat is alle relevante data in gefreesd (freesdiameter, diameter kopieerring, doornmaat, PC-maat en uitfreesmaat slotvoorplaat).
Op de kopse kanten van de bovenplaat zijn 3 streepjes gemaakt om de freesmal eenvoudig op de deur te positioneren.
Omdat de ruimte tussen de zijplaten instelbaar is tussen 30 en 80 mm is de freesmal is geschikt voor deuren van 30 mm t/m 80 mm dik.
Doornmaat is 50 mm (afstand bovenkant voorplaat-hart krukgat)
Afstand is 55 mm (afstand hart kruk - hart cilinder)
Levering omvat:
# Deurslot freesmal Nemef (4100, 4109 en 4119), Buva (2125R en 3225R) en Ivana (4119)
# foto handleiding.

Voor meer info kunt u altijd vrijblijvend contact opnemen.
