MoreSense/SenseAir CO2 meter Webserver/Log/MQTT/REST api

Er zijn 2 versies. De MS-02 met LCD (witte behuizing, € 111,00) en de MS-04 met RGB LED MATRIX scherm (Tweede en laatste foto's, zwarte behuizing, € 149,00).

ALGEMEEN (MS-02 & MS-04)

• Topkwaliteit SenseAir S8 CO2 sensor (0-10000ppm, precisie ± 40 ppm ± 3%, levensduur >15 jaar)
• Waardes direct leesbaar vanaf LCD display
• REST api
• Koppelbaar met MQTT server
• Koppelbaar met Home Assistant (auto discovery via MQTT)
• Koppelbaar met Homey domotica controller
• Koppelbaar met Domoticz via MQTT
• Koppelbaar met 230V slimme WiFi schakelaar op basis van Tasmota (b.v. schakelen ventilatiesysteem)
• Ingebouwde webserver en mailclient
• Datum en tijd worden verkregen via een NTP server (WiFi en internetverbinding vereist)
• Automatische kalibratie of zelf te kalibreren op basis van de buitenlucht
• Voldoet aan de eisen van het Bouwbesluit. Deze eisen zijn o.a. dat de CO2 monitor op het lichtnet is aangesloten, dat het apparaat zichzelf automatisch kalibreert en dat deze is voorzien van een instelbaar alarm.
• Los te gebruiken maar eventueel ook gekoppeld aan eigen netwerk d.m.v. WiFi
• Géén abonnement benodigd, alles blijft in eigen beheer
• Alarmsignaal bij overschrijden zelf in te stellen drempelwaarde CO2
• "Snoozen" alarmsignaal gedurende zelf in te stellen periode
• Metingen afleesbaar met smartphone, tablet of PC (via browser)
• Metingen worden automatisch vastgelegd in logbestand (CSV/Excel). Deze zijn gemakkelijk te downloaden vanaf de ingebouwde webserver of periodiek via e-mail te versturen
• Ingebouwde webserver voor instellingen, download logbestand, uitlezen waardes en firmware update
• OTA firmware updates (zonder kabel)
• Zowel losstaand als aan de muur bevestigd te gebruiken
• Duidelijke Nederlandse gebruiksaanwijzing
• 1 jaar garantie bij normaal gebruik

Behalve dat de waardes direct van het display zijn af te lezen kunnen deze sensors ook via een WiFi verbinding aan een MQTT server gekoppeld worden. Op deze manier zijn deze sensoren in vele domotica systemen te integreren en kan bijvoorbeeld de ventilatie aangestuurd worden op basis van het CO2 gehalte. De sensor kan op eenvoudige wijze gekoppeld worden aan Domoticz, Home Assistant en Homey (m.b.v. de gratis HomeyDuino app).  De meetgegevens kunnen ook m.b.v. een REST commando opgevraagd worden.

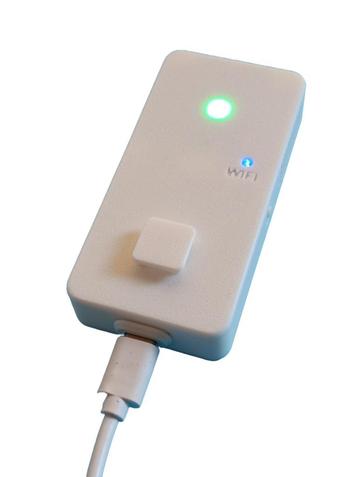

Additioneel is een WiFi socket (€ 30,00) met aangepaste software verkrijgbaar. Hiermee kunt u de bijvoorbeeld uw mechanische afzuiginstallatie (mits voorzien van EU stekker) aan- of uitschakelen op basis van het CO2 gehalte . Maar u kunt er natuurlijk ook een ander 230V apparaat op aansluiten zoals bijvoorbeeld een lamp.

De sensoren hebben een ingebouwde webserver waarbij de meetgegevens middels duidelijke meters weergegeven worden (WiFi en internet verbinding vereist). Met een groot scherm kunnen zo de waardes in grotere ruimtes worden getoond. Via de webserver (bereikbaar via smartphone, tablet of PC) kunnen diverse variabelen worden ingesteld. Firmware updates kunnen op gebruikersvriendelijke wijze via de webserver "OTA (Over The Air)" worden uitgevoerd.

De MS-02 & MS-04 slaan de resultaten op in een logbestand (CSV/Excel formaat). Dit logbestand kan eventueel via een mailaccount periodiek (instelbaar) automatisch worden verstuurd. Behalve versturen per mail kan het logbestand ook direct worden gedownload van de webserver.

De sensoren zijn opgebouwd uit hoogwaardige componenten waaronder een SenseAir S8 CO2 meter. De SenseAir producten, ontwikkeld in Zweden, behoren tot de beste van wat op de markt verkrijgbaar is. De overige waardes worden verkregen van een Bosch BME680 (optioneel voor de MS-02) die bekend staat om zijn grote nauwkeurigheid, met name op het gebied van de VOC metingen.

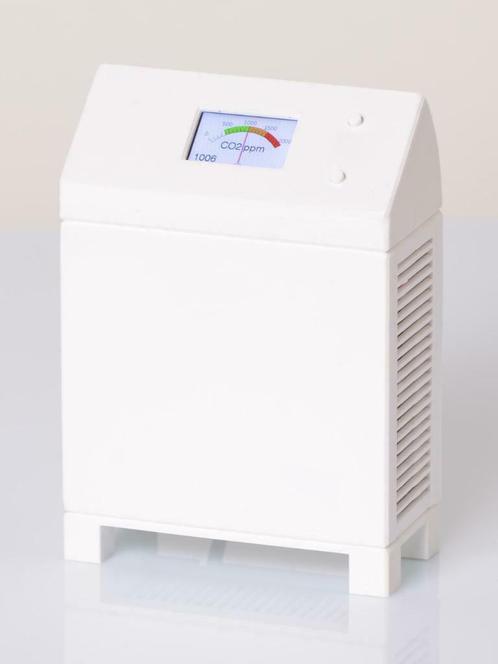

MS-02 SPECIFIEK

• Uitbreidbaar met Bosch BME680 voor temperatuur, luchtvochtigheid, luchtdruk, indoor air quality en VOC (+ € 30,00)
• Uitbreidbaar met een Panasonic 18650 3400 mAh oplaadbare Li-Ion batterij incl. laadmodule (+ € 20,00)
• Uitbreidbaar met een Sensirion SPS30 fijnstofmeter (+ € 69,00)
• Metingen worden zowel "analoog" als digitaal weergegeven.
• Behuizing hxbxd: 116 x 84 x 40mm, 3d geprint
• Display lxb: 25 x 15mm (dim- en uitschakelbaar)
• Voeding d.m.v. meegeleverde 5V USB adapter en een 2 meter lange USB-C kabel
• Gemiddeld verbruik < 1 Watt

Voor €30,00 is de MS-02 uit te breiden met een module (Bosch BME680) voor temperatuur, luchtvochtigheid, luchtdruk, IAQ (Indoor Air Quality) en VOC (vluchtige stoffen zoals formaldehyde, schoonmaakmiddelen, alcohol, lijmen, verf, lak etc.).


De MS-02 is ook uitbreidbaar met een Sensirion SPS30 fijnstofmeter. Dit is een degelijke Zwitserse fijnstofmeter die meer dan 10 jaar mee gaat. Behalve de kwaliteit wordt deze sensor ook geroemd om zijn betrouwbare PM2.5 metingen en ongevoeligheid voor luchtvochtigheid. De sensor blaast zichzelf elke 4 dagen zelf schoon. De prijs bedraagt € 111,00 als standalone versie (zonder CO2) of € 69,00 als uitbreiding op de CO2 meter.


MS-04 SPECIFIEK

• RGB LED matrix scherm met 64x32 (2048) LEDS
• Standaard uitgerust met een Bosch BME680 voor temperatuur, luchtvochtigheid, luchtdruk, indoor air quality en VOC
• Uitbreidbaar met een Sensirion SEN50 fijnstofmeter (+ € 50,00)
• Datum & tijd via NTP server. Deze staat dus altijd gelijk, ook bij overgang naar zomer- of wintertijd (indien gekoppeld aan WiFi netwerk)
• Eigen schermen of pop-up lichtkrantberichten (evenueel met alarmsignaal) via MQTT of Homey zoals bijvoorbeeld weers- of koersinformatie
• Behuizing hxbxd: 256x128x38mm
• Display lxb: 64x32 kleurenleds (dim- en uitschakelbaar)
• Voeding d.m.v. 9V 2A adapter met 1,8 meter lang snoer
• Verbruik +/- 500mA

Uniek voor de MS-04 is dat er ook eigen informatieschermen en pop-up berichten (eventueel met alarmsignaal) getoond kunnen worden. Zo kunt u bijvoorbeeld de buitentemperatuur of de  windsnelheid tonen. Via eenvoudige MQTT berichten (wordt uitgebreid in de handleiding uitgelegd) zijn deze schermen en berichten naar de MS-04 te sturen.

Mocht u nog vragen hebben dan ben ik graag bereid deze voor u te beantwoorden.

MORESENSE SERVER

Meetgegevens van één of meerdere MoreSense sensoren kunnen worden opgeslagen en inzichtelijk gemaakt met de MoreSense server. De server is voor geïnstalleerd met Armbian (linux variant), Mosquitto MQTT broker, Node-Red, InfluxDb en Grafana. Alle software is geheel gratis te gebruiken. Standaard kunnen er 5 sensoren op de server worden aangesloten. Indien gewenst kan dit aantal later nog uitgebreid worden. Ook bestaat de mogelijkheid, andere sensoren, mits deze kunnen koppelen aan een MQTT broker, aan te sluiten op deze server.
De server maakt verbinding met uw LAN (Local Area Network) d.m.v. een RJ45 netwerkkabel. Deze kunt u eenvoudig aansluiten op uw router. De MoreSense server beschikt echter ook over een WiFi module voor het geval een kabelverbinding niet mogelijk is.
De koppeling van MoreSense sensoren naar de MoreSense server is slechts een kwestie van het invullen van enkele variabelen in de setup pagina van de MoreSense sensor. Dit wordt uitvoerig beschreven in de handleiding. De enige informatie die u zelf dient te verschaffen is het IP nummer van de MoreSense server. Deze informatie is te vinden in de DHCP lijst van uw router.

ACHTERGROND

Enige jaren geleden was ik op zoek naar een betrouwbare CO2 meter die ik kon koppelen aan mijn domotica systeem. Ik heb er destijds geen kunnen vinden en ook vond ik de wel verkrijgbare meters nogal aan de prijs en lieten de mogelijkheden te wensen over. Met mijn achtergrond als programmeur ben ik toen zelf aan de slag gegaan en ben zo gekomen tot bovenvermelde producten.  Eenvoud en gebruikersvriendelijkheid zonder in te boeten op uitgebreide mogelijkheden hebben centraal gestaan bij de ontwikkeling. Zo kan zowel de leek als de nerd goed overweg met deze producten. Ik heb inmiddels vele tientallen sensoren verkocht. De meeste klanten zijn zeer tevreden. Bij mij staat service zeer hoog in het vaandel en streef ik naar 100% klanttevredenheid.
