De DSO2512G tweekanaals-oscilloscoop met ARM+FPGA architectuur levert prestaties met een bandbreedte van 120 MHz en een bemonsteringssnelheid van 500 MSa/s, waardoor precisie en stabiliteit wordt gegarandeerd.

Ideaal voor probleemoplossing in MCU's, voertuigreparaties, diagnostiek van apparaten, doe-het-zelf-elektronica, testen van voedingen en analyse van omvormers.

Geïntegreerde signaalgenerator, die instelbare golfvormen kan uitvoeren met een amplitude van 2,5 V, een frequentiebereik van 0-10 MHz (of 0-2 MHz) en een nauwkeurigheid van 0,1 Hz.

Kenmerken

120 MHz bandbreedte
500 MSa/s sampling rate
10 MHz signaalgenerator
2,8-inch scherm
XY-modus
Video-uitvoer
Enkele trigger
10 mV gevoeligheid
FFT-spectrum
Specificaties

Kanalen 2
Bandbreedte 120 MHz
Sampling rate 500 MSa/s
Display 2,8" kleuren-TFT (320 x 240)
Metingen 14 soorten
Verticale precisie ±2%
Stijgtijd <3ns
Opslagdiepte 128 Kb
Impedantie 1 MΩ
Tijdbasis 5ns-10s
Verticale gevoeligheid 10 mV/div-10 V/div
Max. spanning ±40 V (x1)
±400 V (x10)
Triggermodus Auto/Normal/Single
Triggertype Rise/Fall
Triggerniveau Manual/Auto
Weergavemodus YT/Roll
Persistentie Geen/1s/∞
Golfvormen Sinus/Square/Triangle/Noise
Frequentie 0-10 MHz (sin)
0-2 MHz (anders)
Voeding USB-C (5 V)
Batterij 4000 mAh lithiumbatterij
Afmetingen 137 x 82 x 38 mm
Gewicht 286 g

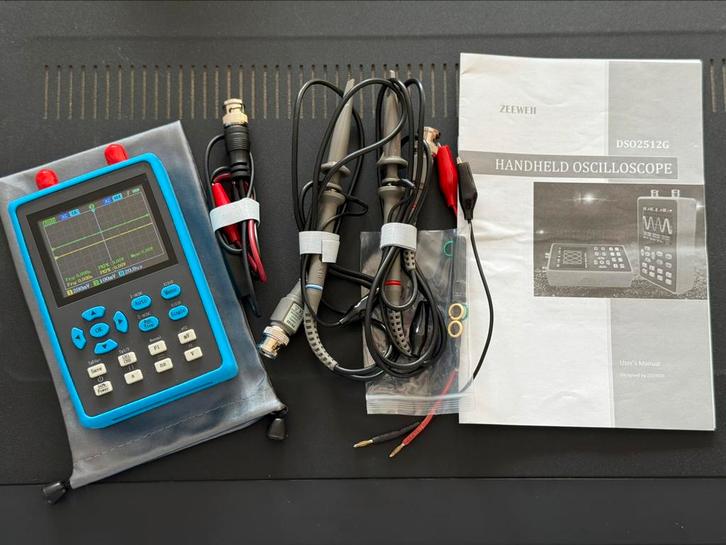

Inbegrepen

1x DSO2512G oscilloscoop
2x P6100 sondes
1x Videokabel
1x USB-kabel
1x Beschermhoes
2x Opberg etuis
1x Manual
