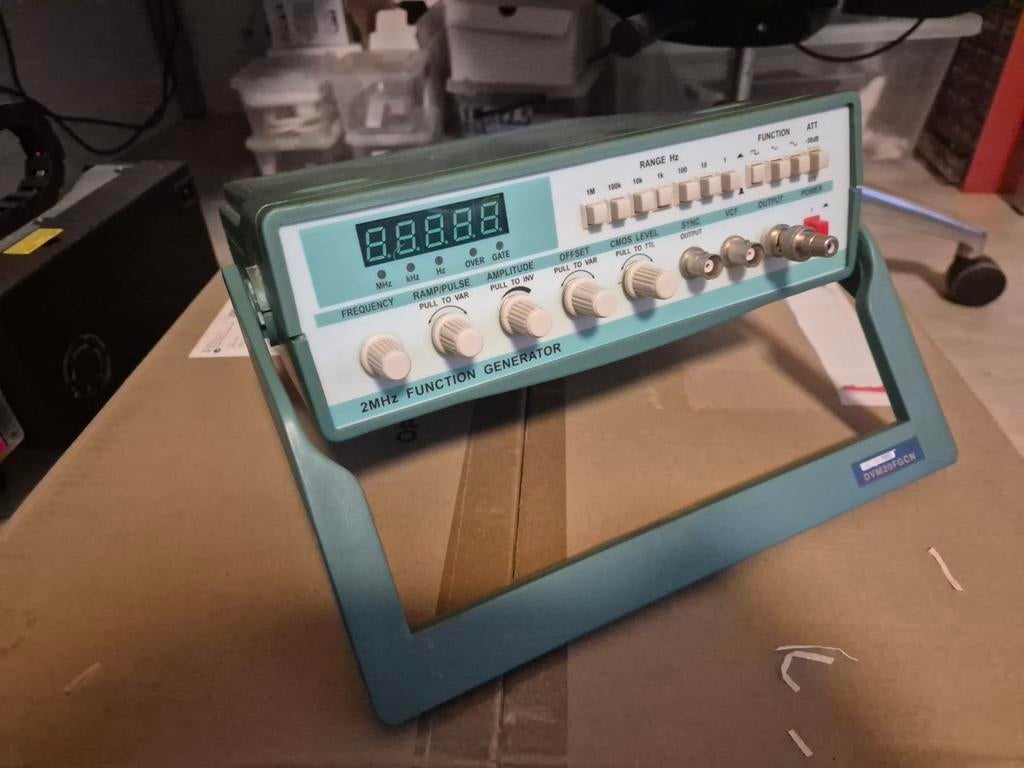

bestaat uit een signaalgenerator en een digitale teller (6 digits)

golfvormen: sinus, blokgolf, driehoek, positieve en negatieve pulse, TTL puls

regelbare pulsbreedte en regelbare stijg- en daaltijden

met VCF-functie

met DC-offset functie

teller kan worden gebruikt om frequentie extern te meten

Specificaties

frequentiebereik: 0.1Hz - 2MHz (in 7 stappen)

golfvorm: sinus, blokgolf, driehoek, positieve en negatieve puls, positieve en negatieve ramp

stijg- en daaltijd voor rechthoekige golfvorm: < 100ns

sinus golfvorm:

distorsie: 10Hz - 100kHz minder dan 1%

frequentierespons:

0.1 - 100kHz: < ± 0.5dB

100kHz - 2MHz: < ± 1dB

TTL/CMOS uitgang:

TTL laag niveau: 3.5V

stijgtijd: niet meer dan 100ns

uitgang:

impedantie: 50 ohm ± 10%

amplitude: > 20Vp-p (geen belasting)

demping: 0dB, 30dB

DC offset: van 0 tot ± 10V, continu regelbaar

aanpassingsbereik voor symmetrie: 90:10 - 10:90

VCF ingang:

ingangsspanning: van -5V tot 0V ± 10%

max. VCF ratio: 41.6673611111111

ingangssignaal: DC - 1kHz

frequentieteller:

meetbereik: 1Hz - 10MHz

ingangsimpedantie: > 1Mohm / 20pF

gevoeligheid: 100mVrms

max. ingang: 150V (AC + DC) (met verzwakker)

ingangsverzwakking: 20dB

meetfout: < 3x0.00001 ± 1 digit

voeding: 220Vac/110Vac ±10%, 50-60Hz ±2Hz

omgeving:

temperatuur: 0°C tot +40°C

vochtigheidsgraad: < RH 90%

luchtdruk: 86kPa - 104kPa

afmetingen: 262 x 85 x 260mm

gewicht: 1.8kg
