PT1000 RTD Temperature Sensor Amplifier - MAX31865 Adafruit 3648Productomschrijving

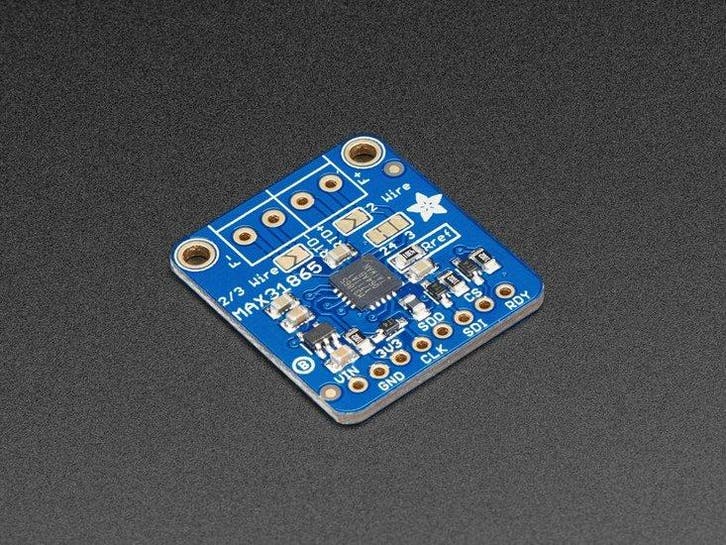

De Adafruit 3648 is een RTD versterker breakout voor PT1000 sensoren met de MAX31865 als meetchip. Je leest de sensor digitaal uit via SPI en gebruikt de module met 2 draads 3 draads of 4 draads RTD bekabeling. De print gebruikt een 4300 ohm referentieweerstand met 0,1 procent tolerantie voor PT1000 metingen en is 5V compatibel door ingebouwde 3,3V regeling en level shifting.

Belangrijkste voordelen

Hoge meetnauwkeurigheid door 15 bit ADC omzetting in de MAX31865.
Nominale temperatuurresolutie van 0,03125 graden C op chipniveau.
Snelle meting met maximale conversietijd van 21 ms.
Ingebouwde foutdetectie voor open sensor kortsluiting en kabelfouten.
Bescherming tegen ingangsspanning tot plus of min 45V op chipniveau.

Toepassingen

Industriële temperatuurmonitoring met PT1000 sensoren.
Meet en regeltoepassingen in instrumentatie.
Nauwkeurige temperatuuruitlezing in medische en laboratoriumachtige opstellingen.
Embedded projecten met microcontrollers en SPI communicatie.

Technische specificaties

Merk: Adafruit
Artikelnummer fabrikant: 3648
Producttype: PT1000 RTD temperatuur versterker breakout
Meet IC: MAX31865
Ondersteunde RTD typen op deze versie: PT1000
RTD bedrading: 2 draads 3 draads 4 draads
Interface: SPI
Referentieweerstand op board: 4300 ohm 0,1 procent
ADC resolutie chip: 15 bit
Nominale temperatuurresolutie chip: 0,03125 graden C
Maximale conversietijd chip: 21 ms
Totale nauwkeurigheid chip over condities: maximaal 0,5 graden C
Foutdetectie: open RTD kortsluiting en kabelfouten
Ingangsbescherming chip: plus of min 45V
Logica compatibiliteit board: 3,3V en 5V geschikt
Productafmeting: 28,0 bij 25,0 bij 2,4 mm
Productgewicht: 2,6 gram

Inhoud van de verpakking

1 geassembleerde Adafruit 3648 breakout
1 pin header strip
2 keer 2 pins terminal block
