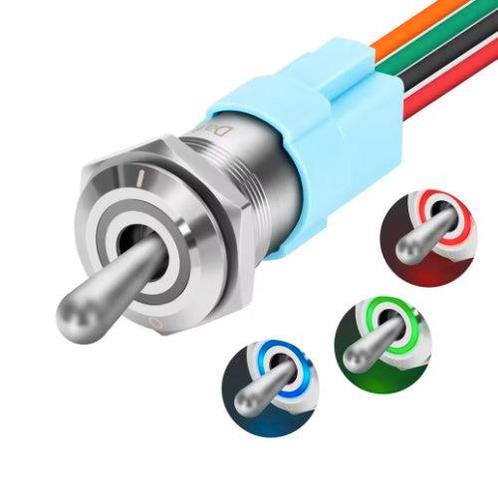

Tuimelschakelaar met verlichting - 16mm - RGB - ON/OFF

Tuimelschakelaar met verlichting - 16mm - RGB - ON/OFF - 12VTuimelschakelaar met RGB verlichting.

Deze schakelaar kunt u voor allerlei doeleinden gebruiken. Zo kunt u de schakelaar in uw auto gebruiken. De RGB (multicolor) verlichting kan ook zo aangesloten worden dat de verlichting bijvoorbeeld het brandstrofniveau in uw benzinetank weergeeft (waarbij rood inhoudt dat de tank zo goed als leeg is, en groen inhoudt dat de tank vol zit). De schakelaar heeft een standaard ON/OFF schakelconfiguratie, en werkt op 12V.

specificaties

• Tuimelschakelaar met verlichting
• ON/OFF schakelconfiguratie
• Type verlichting: RGB
• Kan op allerlei manieren gebruikt worden (in de auto bijvoorbeeld)
• Spanning: 12V
• Amperé: Max 20A
• IP67 waterproof
• Inbouwdiameter: 16mm
• Inbouwdiepte: 29.6mm
• Aantal draden: 6

aansluitschema

•  COM (Common): Centrale aansluiting, waarop je de + (plus) van je voeding/batterij aansluit.
•  NO (Normally Open): Deze aansluiting maakt verbinding met COM zodra de schakelaar op ‘aan’ gezet wordt. Hier sluit je de plus (+) van het apparaat (bijvoorbeeld ventilator, lamp, apparaat) aan.
•  NC (Normally Closed): Deze aansluiting maakt verbinding met COM als de schakelaar ‘uit’ staat (in de meeste gevallen blijft deze ongebruikt als je een simpel aan-uit schema gebruikt).

Daarnaast zitten er voor de drie kleuren ook aansluiting (R,G en B en een + )

Onderstaand een voorbeeld van een aansluiting met gebruik van blauw en rood licht:

•  Schakelt aan, blauw licht aan, apparatuur aan, rood licht uit;
•  Schakelt uit, blauw licht uit, apparatuur uit, rood licht aan.
