Led Trafo 24 volt type DRP-480-24

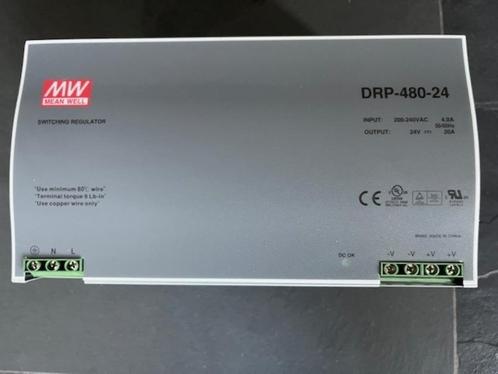

Mean Well trafo 24 volt DRP-480-24



Specificaties

• uitgang:
• DC-spanning: 24 V
• nominale stroom: 20 A
• stroombereik: 0 - 20 A
• nominaal vermogen: 480 W
• rimpel & ruis: 120 mVp-p
• bereik spanningsregeling: 24 ~ 28 V
• tolerantie: ± 1.0 %
• lijnregulatie: ± 0.5 %
• lastregulatie: ± 1.0 %
• start-, stijgtijd: 1200 ms, 40 ms / 230 VAC bij volle belasting
• intervaltijd: 16 ms / 230 VAC bij volledige belasting

• ingang:
• spanningsbereik: 180 tot 264 VAC - 250 tot 370 VDC
• frequentiebereik: 47 tot 63 Hz
• vermogensfactor: ≥ 0.7
• efficiëntie: 89%
• AC-stroom: 4 A / 230 VAC
• inschakelstroom: koude start 40 A / 230 VCA
• lekstroom: < 3.5 mA / 240 VAC

• beveiliging:
• overbelasting:
• 105 tot 150% nominaal uitgangsvermogen
• type bescherming: constante stroombegrenzing, automatisch herstel

• overspanning:
• 30 tot 36 V
• type bescherming: uitschakeling uitgangsspanning, automatisch systeemherstel

• oververhitting:
• 100 °C ± 5 °C (RTH2) op het koelelement of aan-uitschakelaar
• type bescherming: uitschakeling uitgangsspanning, automatisch herstel

• omgeving:
• werktemperatuur: -20 °C tot +70 °C (zie belastingsreductiekromme)
• bedrijfsvochtigheid: 20 tot 90 % RH zonder condensatie
• opslagtemperatuur, vochtigheid: 20 tot +85 °C, 10 tot 95% RH
• temperatuurcoëfficiënt: ± 0.03 % / (0 - 50 °C)
• trilling: component: 10 ~ 500 Hz, 2 G 10 min / 1 cyclus, 60 min. elk langs X, Y, Z-assen; montage: conform IEC60068-2-6

• veiligheid & EMC:
• veiligheidsnormen: voldoet aan de normen UL508, TUV EN60950-1
• isolatiespanning: I/P-O/P:3K VAC I/P-FG:1.5K VAC O/P-FG:0.5K VAC
• isolatieweerstand: I/P-O/P, I/P-FG, O/P-FG:100M ohm / 500 VDC / 25 °C / 70 % RH
• EMC-emissie: conform EN55022 (CISPR22) klasse B, EN 61000-3-2, -3
• EMC-immuniteit: conform EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2), niveau: zware industrie, criteria A

• andere:
• MTBF: 180.9 Khrs min. - MIL-HDBK-217F (25 °C)
• afmetingen: 227 x 125.2 x 100 mm
