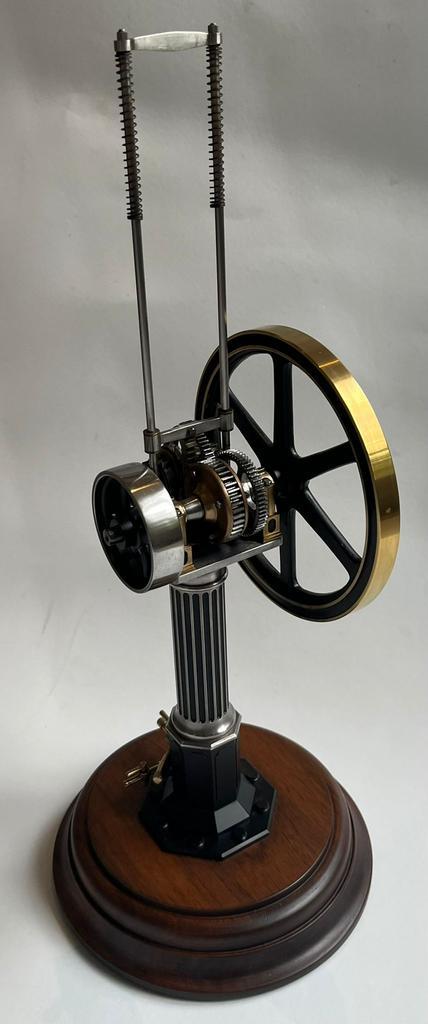

Dit schaalmodel (1:6) van de historische Otto & Langen atmosferische gasmotor uit 1867. Het is ontworpen om op acetyleen te draaien en heeft een bougie in de basis voor ontsteking (het origineel had een externe vlamontsteking).

De originele motor had een vliegwiel met een diameter van 1,2 meter en was ongeveer 3 meter hoog. Hij produceerde ongeveer 0,4 kW vermogen.

Door het vliegwiel te draaien, worden de zuiger en de tandheugel omhoog getild en worden brandstof en lucht in de cilinder gezogen voor ontsteking. Na ontsteking bewegen de zuiger en de tandheugel omhoog en draaien ze vrij rond op de as van het vliegwiel. Verbrandingsproducten in de cilinder koelen af, waardoor een gedeeltelijk vacuüm ontstaat dat, in combinatie met de zwaartekracht, de zuiger naar beneden trekt en de as van het vliegwiel aandrijft.

De ratel, nokken en hefbomen op de andere as zijn verantwoordelijk voor de timing en het omhoog tillen van de zuiger en de tandheugel aan het begin van elke cyclus. Vermogen wordt ontwikkeld tijdens de neerwaartse slag van de cyclus en het motortoerental wordt geregeld door de uitlaatgasstroom te beperken.

Voor een volledige beschrijving van de Otto & Langen zie Google

Unieke kans om dit object te bemachtigen en zeker geen koopje. Wordt zelden aangeboden

De moeilijkheid is om aan acetyleen te komen en deze op zeer lage druk te mengen met lucht. Zelf heb ik daar een carbidlamp voor gebruikt.

Nogmaals een prachtig stukje techniek en historie voor de liefhebber die het op de juiste waarde kan schatten.

Inruil zeer beperkt, evt hoogwaardige stoommachines of schaal brandstofmotoren.

Ophalen heeft de voorkeur ivm de kwetsbaarheid, verzenden ook mogelijk maar volledig risico bij de koper uiteraard zal hij zorgvuldig verpakt worden.
