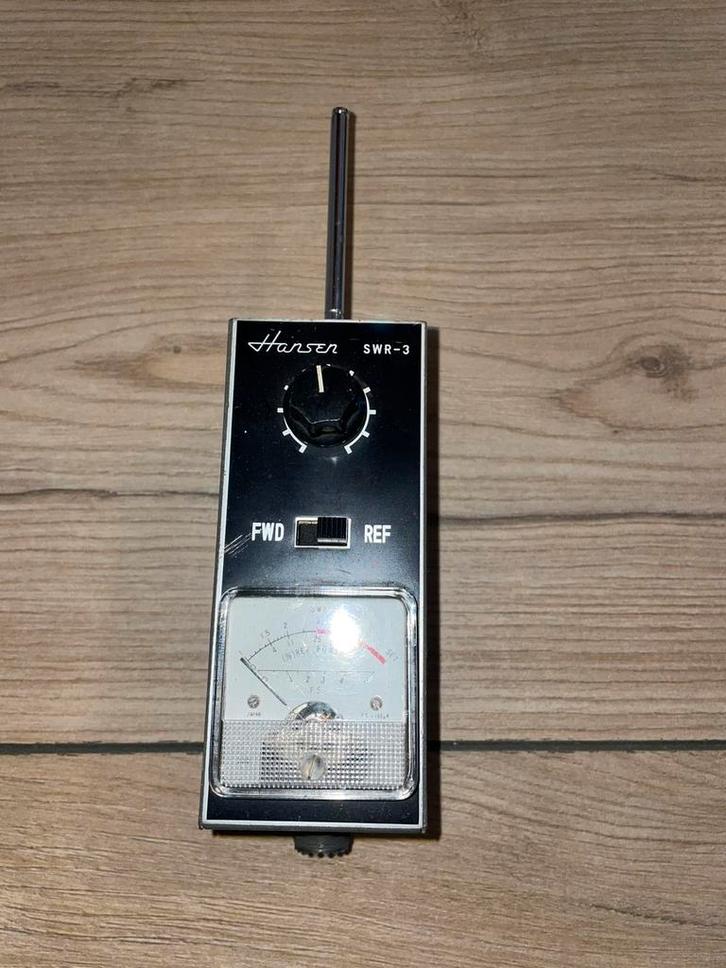

De Hansen SWR-3 is een vintage SWR-meter (Standing Wave Ratio) en veldsterkte-indicator voor radioamateurs, ontworpen voor gebruik in het zendcircuit om de aanpassing van een antenne te meten en aan te passen door de SWR te minimaliseren (richting 1:1) en de vermogensoutput te monitoren, met een 100 µA DC micro-ammeter voor metingen in een 52 ohm systeem, en kan continu in het circuit blijven voor monitoring, maar vereist voorzichtigheid bij instellen om schade te voorkomen.
Belangrijkste functies & kenmerken:
SWR-Meting (Standing Wave Ratio): Geeft de verhouding van voorwaartse en teruggaande golven weer, wat essentieel is voor een efficiënte antenne-afstemming.
Veldsterkte Indicator: Kan door een ingebouwde diode-rectificatie en een kleine opvangantenne de relatieve sterkte van het RF-veld in de buurt van de zender of antenne meten.
In-Circuit Monitoring: Het apparaat kan continu in het zendcircuit blijven voor real-time monitoring van de SWR en vermogen.
Vermogensmeting: De middelste schaal (% REF POWER) kan worden gebruikt om het wattage van de zender te bepalen.
Impedantie: Ontworpen voor 52 Ohm systemen.
Indicator: Een 100 µA DC micro-ammeter.
Gebruik (vereenvoudigd):
Sluit de SWR-3 aan tussen zender en antenne (of gebruik de opvangantenne in de buurt).
Zet de schakelaar op "FWD".
Zend met een laag vermogen en stel de gain (versterking) in om schade te voorkomen.
Draai aan de afstelknop om een geschikte aflezing op de meter te krijgen.
Schakel naar "REV" om de teruggaande golf te meten en pas de antenne af om de SWR zo laag mogelijk (dicht bij 1:1) te krijgen.
De Hansen SWR-3 is een klassiek stuk ham radio-apparatuur dat helpt bij het optimaliseren van antennes voor betere prestaties en om vermogensverlies te voorkomen.
