De RACAL RA-17 wordt nog volop gebruikt bij radio amateurs. Deze mooie professionele buizenontvanger uit de jaren 50/60, kan zich nog steeds meten met de moderne ontvangers wat betreft gevoeligheid, groot signaal gedrag en selectiviteit.

Echter is de uitlezing analoog. Daarom is deze digitale uitlezing een prachtige aanvulling op deze mooie ontvanger.

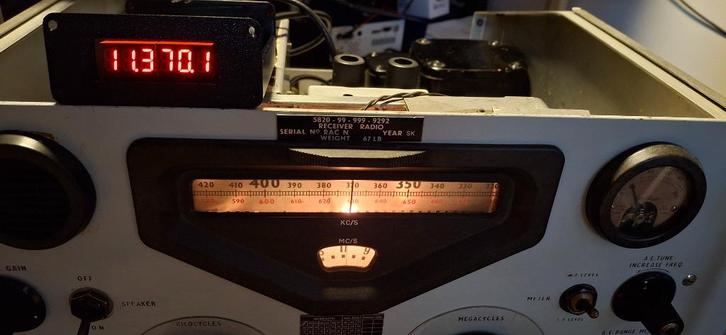

De digitale uitlezing is ingebouwd in een aluminium behuizing met 3D geprinte voor- en achterzijde, en wordt aangesloten op twee testpunten in de ontvanger. Daardoor hoeft er aan de ontvanger niets te worden gemodificeerd.
Een uitgebreide handleiding beschrijft de montage en de instellingen van het display.

Specificaties :



Uitlezing tot op 100 Hz

Zowel kHz als MHz uitlezing

Voeding 5V via USB-C aansluiting

Signalen gekoppeld via BNC connectoren

Optioneel (RA-17 heeft geen separate LSB en USB schakelaar) Offset voor LSB en USB kan zelf worden ingesteld

Optioneel, offset voor AM kan zelf worden ingesteld

PCB wordt compleet geleverd (componenten en connectoren al gesoldeerd)

Arduino Nano geprogrammeerd en gekalibreerd

Uitlezing bestaande uit 6 digits, 7-segment rode LED displays

Helderheid in 8 stappen instelbaar

Minimale gevoeligheid kHz ingang: 250 mVtt
Minimale gevoeligheid MHz ingang: 750 mVtt

Bevestigingsmateriaal en behuizing wordt bijgeleverd (zie foto)


Om verzendkosten te besparen wordt het display in losse onderdelen geleverd. Het in elkaar zetten is zeer eenvoudig. Er is geen soldeerwerk nodig.

Wat heb jezelf nog nodig?
2 stuks coaxkabeltjes met aan een zijde een BNC connector.
Een 5V USB adapter met een kabel met USB-C aansluiting

Voorzie jouw mooie RACAL RA-17 van deze prachtige uitbreiding voor nog meer luisterplezier.
Voor vragen, neem gerust contact met mij op.
Voor een impressie, zoek naar "RACAL RA-17 Digital Diplay" op YouTube.
Meerdere displays beschikbaar.

LET OP!
Dit betreft alleen het digitale display voor de ontvanger. Je dient zelf in het bezit te zijn van een RACAL RA-17.
