Beschrijving

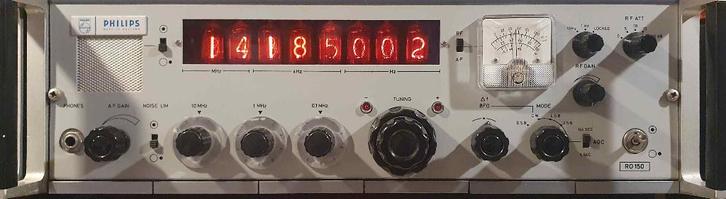

De communicatieontvanger RO 150 is gebaseerd op het principe van de “breedband ontvanger”. Deze uitvoering werd door Philips Telecommunicatie Industrie in Huizen op de markt gebracht omstreeks 1975.
Het grote voordeel van het breedband principe is dat er geen (mechanische) HF afstemmingen nodig zijn. De ontvangstfrequentie wordt uitsluitend bepaald door het eerste oscillatorsignaal. Dit signaal is 71,6 MHz hoger dan de antennefrequentie en wordt opgewekt door een ingebouwde VHF synthesizer. Het antennesignaal wordt hiermee gemengd naar de eerste middenfrequentie van 71,6 MHz (zie foto 3). Na versterking wordt met een tweede oscillatorsignaal van 70 MHz gemengd naar de tweede middenfrequentie van 1,6 MHz. Hierna volgen de 4 omschakelbare (kristal)middenfrequentfilters voor DSB, LSB, USB en CW, de middenfrequent versterker en de demodulatoren voor SSB en AM (zie foto 4). De spiegelfrequenties liggen ver buiten het ontvangstgebied en zijn eenvoudig te onderdrukken. Een extra antenne ingangsfilter voorkomt ontvangst van andere ongewenste frequenties (spurious). Dit filter heeft 6 frequentiebanden welke automatisch geschakeld worden, afhankelijk van de ingestelde eerste oscillatorfrequentie.De ontvanger heeft een ingebouwde luidspreker en een instelbare 600 Ohm lijnuitgang. De instelling van de afstemfrequentie (de frequentie van de eerste oscillator) gebeurt met keuzeschakelaars voor de 10, 1 en 0,1 MHz.stappen en een continu variabele 100 KHz band. De ontvangstfrequentie kan worden afgelezen op een display op 1 Hz nauwkeurig. De ontvanger heeft een inschakelbare frequentie lock ter verhoging van de stabiliteit. Verder is de ontvanger voorzien van een ingangsverzwakker van maximaal 20 dB, schakelbaar in 5 dB stappen, een inschakelbare noise limiter, omschakelbare AGC snelheid en regelaars voor HF versterking en LF uitgangsniveau. De ontvanger is opgebouwd uit inschuifunits in een standaard 19 inch frame.met dichte beplating. Voor de hoogfrequent doorverbindingen zijn coax kabeltjes met 3mm pluggen gebruikt, aan de achterzijde van het frame. De overige bedrading bevindt zich direct achter het frontpaneel.

Specificatie RO150

Frequentiebereik 0,2 – 30 MHz, verdeeld over 6
banden
Afstemming Decadeschakelaars voor de 10,
1 0,1 MHz stappen
Continu variabele afstemming
voor het 0 tot 100KHz bereik.
Eerste oscillatorfrequentie 71,8 -101,6 MHz, afgeleid van
een 5 MHz TX0
Tweede oscillatorfrequentie 70 MHz, afgeleid van
een 5 MHz TX0
Ruisgetal minder dan 10 dB van
1,6 – 30 MHz
Antenne-ingangsimpedantie 75 Ohm, voorzien van
bescherming tegen spikes.
AGC < 4 dB verschil in
uitgangsniveau bij
ingangsniveaus tussen
1µV en 100 mV
LF uitgangsniveau +10 dBm; max. 0,5 W via
ingebouwde luidspreker
Oscillatorstraling minder dan 10 µV op
de antenne-ingang, afgesloten
met 75 Ohm.
Spiegelonderdrukking > 80 dB, doorgaans 90 dB
MF onderdrukking > 90 dB.
Spurious onderdrukking > 80 dB.
Brom niveau < -50 dB
Voedingsspanning 110/127/200/220/240 V
± 10 %, 44,7 – 63 Hz,
ca 110 VA, 85 Watt
Bedrijfsscondities 0 – 50 °C onder tropische
omstandigheden.
Opslagcondities -50 – 70 °C
afmetingen 135 x 484 x 550 mm
(rack 19”, 3 E hoog)

Bieden vanaf € 750
