Beschrijving

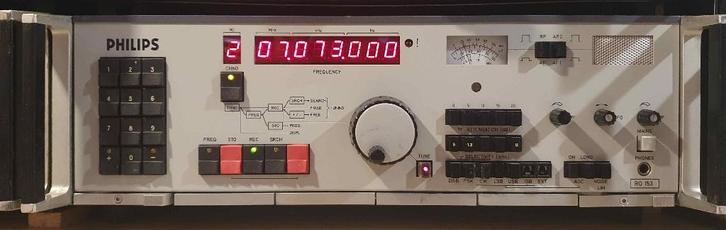

De RO 153 is de laatste, maar ook de meest geavanceerde communicatieontvanger die Philips Telecommunicatie Industrie ooit op de markt heeft gebracht (ca. 1980).
Van dit type ontvanger zijn er nu nog slechts enkele exemplaren in Nederland.

Ook deze ontvanger is gebaseerd op het principe van de “breedband ontvanger” en de synthesizer zoals gebruikt in de RO 150. Het bijzondere is echter dat de frequentie opwekking geheel processor gestuurd is. Afstemmen kan op drie verschillende manieren:
· met een draaiknop. Deze is continu voor het gehele frequentiegebied van 15 KHz tot 30 MHz. in stappen van minimaal 1 Hz. De stapgrootte is afhankelijk van de draaisnelheid van de afstemknop tot maximimum 1000 Hz.
· door het intypen van de gewenste frequentie gevolgd door de druk op een “receive” knop.
· door bediening van een “+”en “-”knop. de snelheid is instelbaar tussen 10 Hz en 1 MHz per seconde.
· door automatisch zoeken tussen twee in het geheugen opgeslagen frequenties. De snelheid kan worden ingesteld tussen 1Hz en 6000 Hz per seconde.
· door keuze van één uit maximaal 10 in het geheugen opgeslagen frequenties.

Het grote voordeel van het breedband principe is dat er geen (mechanische) HF afstemmingen nodig zijn. De ontvangstfrequentie wordt uitsluitend bepaald door het eerste oscillatorsignaal. Dit signaal is 71,4 MHz hoger dan de antennefrequentie en wordt opgewekt door de ingebouwde VHF synthesizer. Het antennesignaal wordt hiermee gemengd naar de eerste middenfrequentie van 71,4 MHz (zie fotor 3). Na versterking wordt met een tweede oscillatorsignaal van 70 MHz gemengd naar de tweede middenfrequentie van 1,4 MHz. Hierna volgen de 4 omschakelbare (kristal)middenfrequentfilters voor DSB, LSB, USB en CW, de middenfrequent versterker en de demodulatoren voor SSB en AM (zie figuur 4). De spiegelfrequenties liggen ver buiten het ontvangstgebied en zijn eenvoudig te onderdrukken. Een automatisch gekozen Ingangsfilter voorkomt ontvangst van andere ongewenste frequenties (spurious). De ontvanger heeft een ingebouwde luidspreker en een instelbare 600 Ohm lijnuitgang. Verder is de ontvanger voorzien van een ingangsverzwakker van maximaal 20 dB, schakelbaar in 5 dB stappen, een inschakelbare noise limiter, omschakelbare AGC snelheid en regelaars voor HF versterking en LF uitgangsniveau. De ontvanger is opgebouwd uit inschuifunits in een standaard 19 inch frame voorzien van dichte beplating. Voor de hoogfrequent doorverbindingen zijn coax kabeltjes met 3mm pluggen gebruikt, aan de achterzijde van het frame. De processor en de overige bedrading bevindt zich direct achter het frontpaneel.

Specificatie RO153

Frequentiebereik 15 KHz – 30 MHz,
Afstemming draaiknop, + en- toetsen,
automatisch zoeken, opgeslagen presets
Eerste oscillatorfrequentie 71,415 -101,4 MHz, afgeleid
van een 5 MHz TX0
Tweede oscillatorfrequentie 70 MHz, afgeleid van
een 5 MHz TX0
Ruisgetal minder dan 10 dB van
1,8 – 30 MHz
Antenne-ingangsimpedantie 50 of 600 Ohm van
15 tot 1600 KHz
50 Ohm van 1,6
tot 30 MHz,
voorzien van bescherming
tegen spikes.
AGC < 4 dB verschil in uitgangsniveau
bij ingangsniveaus tussen
2µV en 200 mV
LF uitgangsniveau +10 dBm; max. 0,5 W
via ingebouwde luidspreker
Oscillatorstraling minder dan 10 µV op
de antenne-ingang,
afgesloten met 50 Ohm.
Spiegelonderdrukking > 80 dB, doorgaans 90 dB
MF onderdrukking > 90 dB.
Spurious onderdrukking > 80 dB.
Brom niveau < -50 dB
Voedingsspanning 110/127/200/220/240 V
± 10 %, 44,7 – 63 Hz,
ca 100 VA, 80 Watt
Bedrijfsscondities 0 – 50 °C onder tropische
omstandigheden.
Opslagcondities -50 – 70 °C
afmetingen 145 x 446 x 570 mm
(in tafelkast)
Meegeleverd worden:
Volledige documentatie in het Engels, met uitgebreide schemabeschrijving en alle schema’s, stuklijsten, printlayouts, afregelvoorschriften en de mechanische constructietekeningen.
·Montagebeugels voor inbouw in een 19 inch rack
Netsnoer
Bieden vanaf € 1000
