Deze ontvanger is van het type “breedband ontvanger”. Dit principe werd door Philips Telecommunicatie Industrie in Huizen geïntroduceerd omstreeks 1970.
Het grote voordeel hiervan is dat er geen (mechanische) HF afstemmingen nodig zijn. De ontvangstfrequentie wordt uitsluitend bepaald door een intern (uit een kristaloven) of extern (bijvoorbeeld vanuit een VHF synthesizer zoals de RY 746) toegevoerd eerste oscillatorsignaal. Dit signaal is 71,6 MHz hoger dan de antennefrequentie. Het antennesignaal wordt hiermee gemengd naar de eerste middenfrequentie van 71,6 MHz (zie figuur 3). Na versterking wordt met een tweede oscillatorsignaal van 70 MHz gemengd naar de tweede middenfrequentie van 1,6 M
Hz. Hierna volgen de maximaal 3 omschakelbare (kristal)middenfrequentfilters, de middenfrequent versterker en de demodulatoren voor SSB en AM (zie figuur 4). De spiegelfrequenties liggen ver buiten het ontvangstgebied en zijn eenvoudig te onderdrukken. Een extra antenne ingangsfilter voorkomt ontvangst van andere ongewenste frequenties (spurious). Dit filter heeft 6 frequentiebanden welke automatisch geschakeld worden, afhankelijk van de ingestelde eerste oscillatorfrequentie.De ontvanger heeft een ingebouwde luidspreker en een instelbare 600 Ohm lijnuitgang.

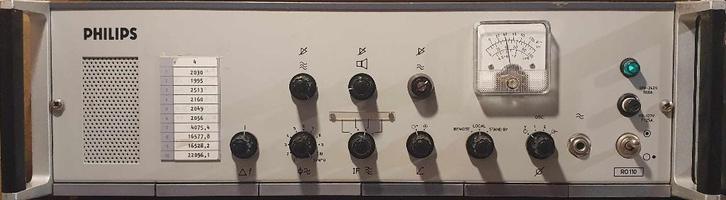

Specificatie RO 110

Frequentiebereik 1,6 – 28 MHz, in 6 banden
(1,6 – 3, 3 – 5, 5 – 8, 8 – 13,
13 – 22 en 22 – 28 MHz)
d.m.v. vaste HF bandfilters die
automatisch gekozen worden
bij elk van de volgende methodes
van afstemmen.
Afstemmethode variabel in 100 Hz stappen met een
synthesizer of vast met
een ingebouwde 10 kristallen
oscillator.
Afstemtijd < 100 msec.
Ruisgetal < 10 dB van 2 – 28 MHz
Antenne-ingangsimpedantie 75 Ohm, voorzien van
bescherming tegen spikes.
AGC < 4 dB verschil in
uitgangsniveau bij ingangs
niveaus tussen 1µV en 100 mV
kristalfilters: DSB (6 kHz), USB en LSB (3 kHz)
LF uitgangsniveau +10 dBm; max. 0,5 W
via ingebouwde luidspreker
Oscillatorstraling 80 dB, doorgaans 90 dB
MF onderdrukking > 90 dB.
Spurious onderdrukking > 80 dB.
Brom niveau < -50 dB
Voedingsspanning 110/127/200/240 V
± 10 %, 44,7 – 63 Hz.
Bedrijfsscondities 0 – 50 °C onder tropische
omstandigheden.
Opslagcondities -50 – 70 °C
afmetingen 135 x 484 x 445 mm
(rack 19”, 3 E hoog)
Bijzonderheden.
Set 1
Deze ontvanger is in volledig originele staat, is ingebouwd in een tafelkast en wordt geleverd met
· Volledige documentatie in het Nederlands, met uitgebreide schemabeschrijving en alle schema’s,
stuklijsten, printlayouts, afregelvoorschriften en de mechanische constructietekeningen.
· Kristaloscillator unit voor 10 kristallen van 3 tot 30 MHz in een temperatuur gestabiliseerde oven.
· Oscillator Frequentie Converter unit die de 3,2 – 29,6 MHz van de 10 kristaloscillator of van een HF
synthesizer omzet naar 73,2 – 99,6 MHz. Deze unit levert tevens het 70 MHz signaal.
· Reserve voedingsunit
· Netsnoer

De vraagprijs voor deze set (1) is € 300
Gezien het zeldzame karakter van deze apparatuur wordt het sterk aanbevolen deze set samen met set 1a over te nemen als back-up of reserve materiaal. Vraagprijs voor beide sets (1 en 1a) tezamen is € 400)

Set 1a
Deze ontvanger heeft een “home made” bedrading, is ingebouwd in een tafelkast en wordt geleverd met
· een LSB kristalfilter voor USB ontvangst (omkering in de eerste mixer omdat de oscillatorfrequentie hoger is dan de antennefrequentie).
· Beknopte documentatie in het Nederlands, met schemabeschrijving en de schema’s, stuklijsten, , afregelvoorschriften en
· Kristaloscillator unit voor 10 kristallen van 3 tot 30 MHz in een temperatuur gestabiliseerde oven.
· Oscillator Frequentie Converter unit die de 3,2 – 29,6 MHz van de 10 kristaloscillator of van een HF synthesizer omzet naar 73,2 – 99,6 MHz. Deze unit levert tevens het 70 MHz signaal.
· Netsnoer

De vraagprijs voor deze set (1a) is € 200.
Gezien het zeldzame karakter van deze apparatuur wordt het sterk aanbevolen deze set samen met set 1 over te nemen als back-up of reserve materiaal. Vraagprijs voor beide sets (1 en 1a) tezamen is € 400)
