Algemeen

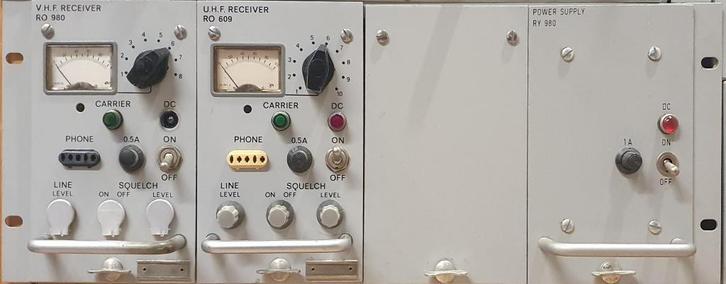

De aangeboden set (nr 5) bestaat een VHF ontvanger en een UHF ontvanger die samen met een 12 Volt voeding zijn ondergebracht in een 19 inch inbouwframe. De doorverbindingen voor de voedingsspanning en de andere aansluitingen kunnen door middel van klemmenstroken op de achterzijde van het frame worden aangebracht. De units zijn met stekerverbindingen aangesloten op de framebedrading en kunnen aan de voorzijde uit het frame genomen worden.

VHF ontvanger RO 980
Deze ontvanger is ontwikkeld voor gebruik bij de luchtverkeersleiding voor het contact met vliegtuigen.
Het is een éénkanaals ontvanger, van het dubbelsuperheterodyne type, voor amplitude gemoduleerde signalen in het ontvangstgebied van 118 MHz tot 136 MHz. De afstemfrequentie wordt bepaald door een kristaloscillator. De ingangskringen worden éénmalig afgeregeld op de gekozen ontvangstfrequentie. De ontvanger is voorzien van een instelbare squelch voor de onderdrukking van ruis bij wegvallen van het signaal. De LF uitgang is gebalanceerd en geschikt voor aansluiting op een 600 W telefoonlijn. De unit is ¼ van 19 inch breed en 4E hoog.

Specificatie:
Frequentiegebied: 118 – 136 MHz
Aantal kanalen: 1
Modulatietype: Amplitude Modulatie
Kanaalsafstand: 50 KHz
Frequentiestabiliteit: 15x 10-6 per dag binnen ± 15 °C
Gevoeligheid: minder dan 2µV emf bij 30% modulatie voor 12 dB signaal-ruisverhouding
Frequentiekarakteristiek: binnen ± 3 dB van 300 tot 3000 Hz
LF uitgang: max. 10dBm
Afmetingen: 175 x 110 x 352 mm

UHF ontvanger RO 609
Deze ontvanger is ontwikkeld voor gebruik bij de luchtverkeersleiding voor het contact met vliegtuigen.
Het is een éénkanaals ontvanger, van het dubbelsuperheterodyne type, voor amplitude gemoduleerde signalen in het ontvangstgebied van 225 MHz tot 400 MHz. De afstemfrequentie wordt bepaald door een kristaloscillator. De ingangskringen (lecherlijnen) worden éénmalig afgeregeld op de gekozen ontvangstfrequentie. De eerste middenfrequentie is 20 MHz en voorzien van een kristalfilter, de tweede 455 kHz. De ontvanger is voorzien van een instelbare squelch voor de onderdrukking van ruis bij wegvallen van het signaal. De LF uitgang is gebalanceerd en geschikt voor aansluiting op een 600 W telefoonlijn. De unit is ¼ van 19 inch breed en 4E hoog. De ontvanger heeft een omschakelbare meter voor diverse spanningen waaronder de voeding, de AGC (S-meter functie) en het LF uitgangssignaal.

Specificatie:
Frequentiegebied: 225 – 400 MHz
Aantal kanalen: 1
Modulatietype: Amplitude Modulatie
Kanaalsafstand: 50 KHz
Frequentiestabiliteit: 15x 10-6 per dag binnen ± 15 °C
Gevoeligheid: minder dan 4µV emf bij 30% modulatie met 1kHz LF
voor 10 dB signaal-ruisverhouding
Frequentiekarakteristiek: binnen ± 3 dB van 300 tot 3000 Hz
LF uitgang: max. 10dBm, instelbaar
Voeding: -12 ± 0,5 V, 350 mA.
Afmetingen: 175 x 110 x 352 mm
Voeding RY980
De ingebouwde voeding RY980 levert -12Volt en is geschikt voor aansluiting van maximaal 5 ontvangers.
Het apparaat is geschikt voor netvoedingsspanning van 117, 220 en 240 Volt 50 Hz.

Bijzonderheden.
Om de montage van draaiknoppen mogelijk te maken zijn bij de aangeboden UHF ontvanger de potentiometers voor het uitgangsniveau en de squelch direct op de frontplaat gemonteerd in plaats van op een erachter gelegen montagebeugel. De originele montagebeugel wordt meegeleverd en is eenvoudig weer te monteren.
Verder worden meegeleverd
De volledige documentatie van de UHF ontvanger RO 609 (deze is voor een groot deel ook bruikbaar voor de VHF ontvanger – uitgezonderd de UHF- en oscillator circuits)
Netsnoer.
De prijs geldt voor de complete set van twee ontvangers en voeding in een 19"frame.
