De door Philips in de jaren 60 -70 geleverde HF-zendstations voor telefonie-, telegrafie- en telexverbindingen waren meestal opgebouwd volgens een vast modulair patroon.
De telefoon- telex- of morsesignalen werden toegevoerd aan een zogenaamde voormodulator. Hierin werden deze signalen gemoduleerd op een stabiele draaggolf van 1MHz, verkregen uit een kristaloscillator in een temperatuur geregelde oven. Dit gemoduleerde signaal werd vervolgens toegevoerd aan een frequentieomzetter waarin menging met een zeer stabiel oscillatorsignaal uiteindelijk de gewenste antennefrequentie opleverde. Dit oscillatorsignaal werd verkregen uit een temperatuurgeregelde kristaloscillator of uit een synthesiser. Het uitgangssignaal, in de orde van 100 mWatt in 75 Ohm, werd uiteindelijk toegevoerd aan een HF vermogensvesterker van 1, 5, 10, of 30 KWatt.
De verbindingen tussen de systeemdelen liepen via “patchpanels”, zodat door het eenvoudig omsteken van verbindingskabeltjes de voor het verkeersaanbod benodigde configuraties konden worden gekozen..

De hier aangeboden voormodulator type RC 731 is geschikt voor CW (A1A), DSB (A3E), SSB (J3E, onder- of bovenzijband) en ISB (J8E, onafhankelijke zijbanden met 0%, 5% of 16% draaggolf). De bandbreedte is voor elke zijband omschakelbaar 3 of 6 KHz. De unit is geschikt voor inbouw in een 19 inch rek, 3E hoog.

Blokschema (zie foto 7)
Met een kristaloscillator in een temperatuurgeregelde oven wordt een frequentie van 300 KHz opgewekt. Deze frequentie wordt enerzijds gedeeld naar 100 KHz en anderzijds vemenigvuildigd naar 900 KHz.
Het LF ingangssignaal wordt via een omschakelbaar laagdoorlaatfilter van 3 of 6 KHz toegevoerd aan een balansmixer en op de draaggolf van 100 KHz gemoduleerd als dubbelzijbandsignaal met onderdrukte draaggolf. Daarna volgt een 100KHz enkelzijbandfilter met 6 KHz doorlaatband, zodat een enkerlzijbandsignaal ontstaat.
Dit systeem is tweemaal aanwezig, eenmaal met een bovenzijband filter en eenmaal met een onderzijbandfilter. Beide signalen worden in een 100KHz vesterker samengevoegd en gecombineerd met een pilootsignaal naar keuze (0, 5, 16, 50 of 100%). Het gemoduleerde 100KHz signaal wordt vervol;gens gemengd met de 900 KHz zodat een 1 MHz signaal ontstaat. Na filtering en versterking levert dit een output op van 100 mWatt. Voor CW bedrijf wordt de versterker aan/uit gesleuteld. De input is 600 Ohm symmetrisch en voorzien van een stappenverzwakker. De output is 75 Ohm symmtrisch. Met een piekvoltmeter kan het input- en outputsignaal worden gemonitored.

Technische gegevens

Aantal laagfrequent kanalen: 2
kanaal bandbreedte: 250 – 6000 Hz
Ingangsimpedantie: ca. 600 Ohm, gebalanceerd
Frequentie karakteristiek: vlak binnen 2 dB van 250 – 6000 Hz
Ingangsniveau: tussen -10 en 0 dBm, of -∞
Transmissiemodes: LSB / USB / ISB met 0, 5 of 16% draaggolf
CSSB met 50% draaggolf
DSB met 50% draaggolf
CW met 100 % draaggolf
Uitgangs frequentie: 1 MHz
Frequentiestabiliteit: Beter dan ± 1 Hz bij temp[eratuurwisselingen van ± 15 °C en gedurende 24 uur.
Uitgangsniveau: 100 mWatt (2,75 Vrms = 4Voilt piek) over 75 Ohm, gebalanceerd en ongebalanceerd
Omgevingstemperatuur: 0 – 50 °C ter plaatse van de unit

Ongewenste producten:
2e, 3e, en 5e orde intermodulatie: ≤ -50 dB (t.o.v. 1 toon)
zijbandonderdrukking vanaf 250 Hz: ≥ 50 dB
draaggolfonderdrukking: ≥ 50 dB (bij 0% piloot)
brom: ≤ -50 DB
andere producten in de band: < -60 dB
vervorming (DSB) ≤ 5% (tot m = 90%)
producten buiten de band: voldoet aan de “International Radio Regulations, Geneva, 1959”

Afstandsbediening: weerstand van elk circuit 1250 Ohm, stroom ≥ 15 mA
Piekvoltmeter: indicatie van ingangsspanning kanaal A
ingangsspanning kanaal B
uitgangsspanning
oventemperatuur
Voeding: -24 Volt ± 12%, ca 180 mA en +24 Volt ±12%, ca 150 mA
of -24 Volt ± 12%, ca 300 mA
Afmetingen: inschuifunit voor 19 inch rek
132 x 412 x 324 mm (h x b x d)
Gewicht: ca 8 Kg

Bijzonderheden
Deze voormodulator heeft een unieke mechanische constructie (zie figuur 3) die in de jaren 60 ook gebruikt werd voor vele andere apparaten uit de serie zend- en ontvangapparatuur van PTI. Achter de frontplaten van 1, 2,3,4 of 8 eenheden breed (8 eenheden is een vol 19 inch frame) bevinden zich 1, 2, 3, 4 of 8 kleine frames elk voorzien van 1 of 2 printplaten. Deze frames kunnen individueel omhoog (dwz vertikaal) gedraaid worden waarna de beide printplaten uitgeklapt (dwz horizontaal neergelegd) kunnen worden. Hierdoor zijn alle onderdelen gemakkelijk bereikbaar terwijl het gehele apparaat gewoon kan werken.
Dit maakt alle componenten zeer eenvoudig bereikbaar voor reparatie en/of afregelen.

Set 12

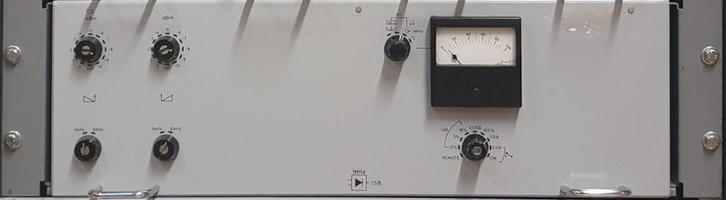

Deze voormodulator is in originele staat, goed werkend en ingebouwd in een inschuifframe geschikt voor inbouw in een 19 inch kast.
De aansluitingen (coax connectoren en een aansluitblok) bevinden zich achterop het frame (zie foto 2).De schuifschakelaar kiest de ingang voor boven- of voor onderzijband.

Het apparaat wordt geleverd zonder voeding, maar met de volledige originele documentatie in het Engels, met uitgebreide schemabeschrijving en alle schema’s, stuklijsten, printlayouts, afregelvoorschriften en de mechanische constructietekeningen.

Gezien het zeldzame karakter van deze apparatuur wordt het sterk aanbevolen deze set samen met set 12a over te nemen als back-up of reserve materiaal. De prijs voor deze set is € 250.

Set 12A
Deze voormodulator is in originele staat en werkt naar behoren.
Het apparaat wordt geleverd zonder voeding, maar met (een kopie van) de volledige documentatie in het Nederlands, met uitgebreide schemabeschrijving en alle schema’s, stuklijsten, printlayouts, afregelvoorschriften en de mechanische constructietekeningen.

Gezien het zeldzame karakter van deze apparatuur wordt het sterk aanbevolen deze set samen met set 12 over te nemen als back-up of reserve materiaal. De prijs van deze set is € 200. In combinatie met set12 is dit € 100.
Bekijk ook mijn overige advertenties voor aanvullende apparatuur.
