De door Philips in de jaren 60 -70 geleverde HF-zendstations voor telefonie-, telegrafie- en telexverbindingen waren meestal opgebouwd volgens een vast modulair patroon.
De telefoon- telex- of morsesignalen werden toegevoerd aan een zogenaamde voormodulator. Hierin werden deze signalen gemoduleerd op een stabiele draaggolf van 1MHz, verkregen uit een kristaloscillator in een temperatuur geregelde oven. Dit gemoduleerde signaal werd vervolgens toegevoerd aan een frequentieomzetter (het “frequentie conversie paneel”) waarin menging met een zeer stabiel oscillatorsignaal uiteindelijk de gewenste antennefrequentie opleverde. Dit oscillatorsignaal werd verkregen uit een temperatuurgeregelde kristaloscillator of uit een synthesiser. Het uitgangssignaal, in de orde van 100 mWatt in 75 Ohm, werd uiteindelijk toegevoerd aan een HF vermogensversterker van 1, 5, 10, of 30 kWatt.
De verbindingen tussen de systeemdelen liepen via “patchpanels”, zodat door het eenvoudig omsteken van verbindingskabeltjes de voor het verkeersaanbod benodigde configuraties konden worden gekozen.

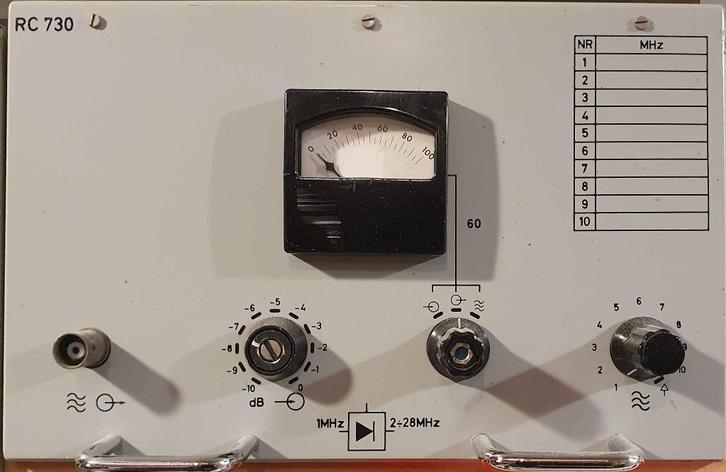

Het aangeboden Frequentie Conversie Paneel RC 730 is ontworpen via het principe van de breedbandigheid (zie blokschema foto 4). Dat betekent dat er in het geheel geen afstemorganen aanwezig zijn. Het gemoduleerde 1 MHz signaal wordt gemengd met 69 MHz, verkregen uit een kristaloscillator, naar 70 MHz. Het oscillatorsignaal (3 – 29 MHz) uit een externe bron (bv synthesizer RY 746) wordt met dezelfde 69 MHz gemengd naar 72 – 98 MHz. Dit signaal tenslotte wordt weer gemengd met het gemoduleerde 70 MHz signaal zodat de antennefrequentie van 2 – 28 MHz ontstaat.
Eventuele instabiliteit van de kristaloscillator wordt hierbij geëlimineerd.

Specificatie
Ingangsfrequentie: 1 MHz
ingangsniveau: 1,4 – 4,5 Volt, instelbaar in 10 stappen van 1 dB
ingangsimpedantie: 75 OF 150 Ohm, gebalanceerd of ongebalanceerd
Uitgangsfrequentie: 2 – 28 MHz, breedbandig
Uitgangsniveau: 100 mW (2,75 Volt in 75 Ohm)
Frequentiekarakteristiek: recht binnen 3 dB van 2 – 28 MHz
Belastingsimpedantie: 75 Ohm, gebalanceerd of ongebalanceerd
Intermodulatie: bij uitsturing met twee gelijke tonen
3e orde, bij 100 mW output PEP: ≤ -45 dB
3e orde bij 50 mW output PEP: ≤ -50 dB
5e orde bij 100 mW output: ≤ -50 dB
met één van de twee tonen als referentie
Ongewenste producten: ≤ 50 mW aan de uitgang van de bijbehorende zender
Bandbreedte: 12 kHz recht binnen 0,2 dB
Amplitude stabiliteit: ≤ ±0,5 dB bij een temperatuurvariatie van ±15 °C en
een voedingsspanningsvariatie van ± 12%
Frequentiestabiliteit: Afhankelijk van de externe oscillator
Benodigde oscillatorfrequentie: 3 – 29 MHz (fosc = fant – 1)
Benodigd oscillator ingangsniveau: 50 – 300 mV over 75 Ohm ongebalanceerd
Oscillator uitgangsniveau
(voor aansluiting meetapparatuur): ≥ 70 nV over 75 Ohm ongebalanceerd
Brom: ≤ -60dB
Ruis: ≤ -60 dB bij een bandbreedte van 3 kHz
Bandligging: USB op 1 MHz = LSB bij fant
LSB op 1 MHz = USB bij fant
Frequentie selectie: schakelaar voor keuze uit 10 externe oscillatoren
alsmede een stand “transmitter controlled”
Meter: spanningscontrole van het ingangs- uitgangs- en oscillatorsignaal
Voedingsspanning: -24 Volt ±12%
Voedingsstroom: ca. 300mA
Omgevingstemperatuur rond de unit: 0 - 50°C onder tropische condities
Afmetingen: 4/8 x 19 inch
132 x 206 x 324 mm (h x b x d)

Bijzonderheden
Deze frequentie converter is uitstekend te gebruiken in combinatie met voormodulator RC 731 en met synthesizer RY 746. De unit is in originele staat, werkt naar behoren en is beschikbaar zonder inschuifframe.
De RC 730 heeft een unieke mechanische constructie die in de jaren 60 ook gebruikt werd voor vele andere apparaten uit de serie zend- en ontvangapparatuur van PTI. Achter de frontplaaten van 4 eenheden breed (8 eenheden is een vol 19 inch frame) bevinden zich 4 kleine verzilverde frames elk voorzien van 2 verzilverde afdekplaten. Deze frames kunnen individueel omhoog (dwz vertikaal) gedraaid worden waarna de beide afdekplaten verwijderd kunnen worden. Dit maakt alle componenten zeer eenvoudig bereikbaar voor reparatie en/of afregelen terwijl het gehele apparaat gewoon kan werken.

Het apparaat wordt geleverd met de volledige originele documentatie in het Nederlands, met uitgebreide schemabeschrijving en alle schema’s, stuklijsten, printlayouts, afregelvoorschriften en de mechanische constructietekeningen.
De prijs voor de RC730 is € 175. In combinatie met de Voormodulatoer RC731 is dit € 150.
