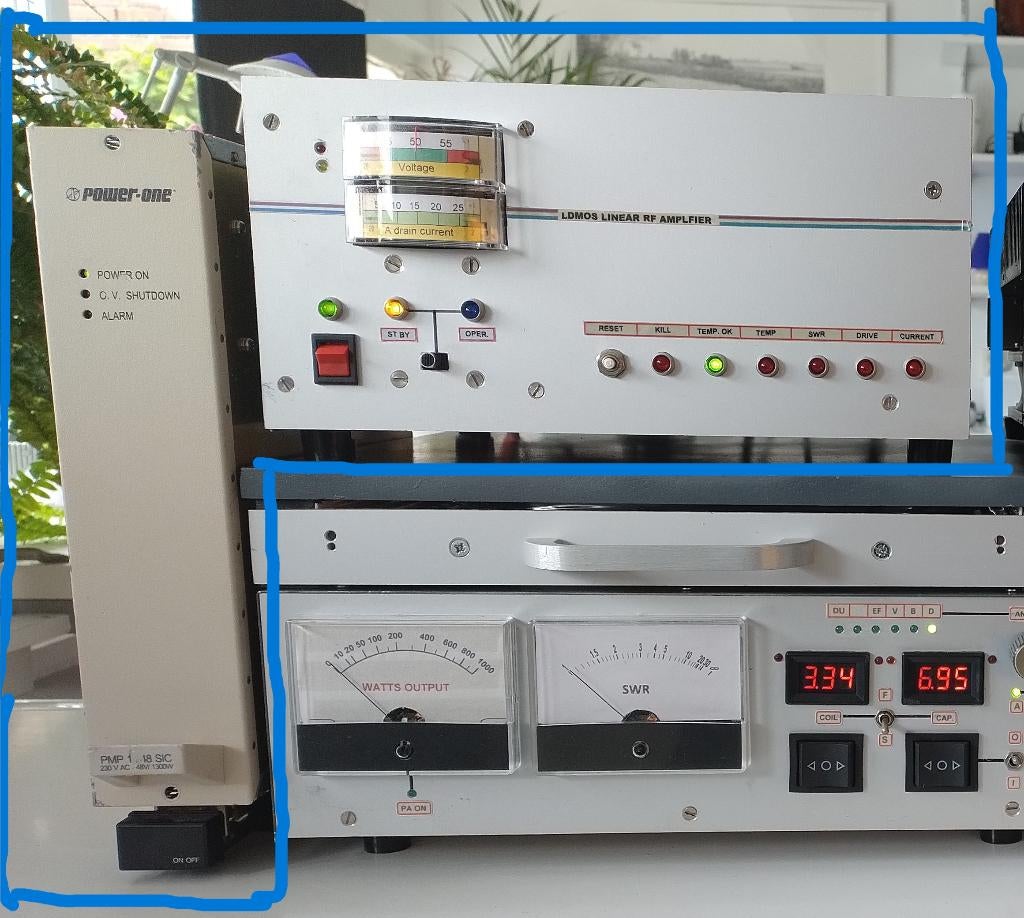

Zelfbouw W6PQL boards eindtrap met BLF188XR gemonteerd op een 1 cm dikke massief kopen plaat onderdeel van de 16x22x2,5 cm heatsink. Minimaal 600 Watt continu op 80, 40, 20, 15 en 10 M bij ongeveer 3-6 Watt input. Het corresponderende LPF wordt dmv een Arduino automatisch mee geschakeld met de bandkeuze op de transceiver. Meters voor aflezing van spanning (60V) en stroom (30A). Dataoverdracht controle met LED’s. Automatisch inschakelende koeling. Beveiliging voor SWR, opgenomen stroom, over-drive en temperatuur. Sequencer met Arduino.

Solide en makkelijk toegankelijk gebouwd, control gedeelte scharniert naar buiten. Volledig gedocumenteerd. Afmetingen 27,5x27,5x14 cm (BxDxH). Compleet met Power One, type PMP1-18SIC. 50 V/25A geschakelde voeding. Testen en ophalen in Nieuwkoop, wordt niet verstuurd.

LET OP: De LPF omschakeling wordt aangestuurd door een Arduino via de COM poort van een Kenwood TS-870. Bij andere merken transceivers met een ander communicatie protocol is wellicht aanpassing van de Arduino sketch nodig. De DC SWR spanning moet extern (bijvoorbeeld vanuit een antenne tuner) worden toegevoerd.
