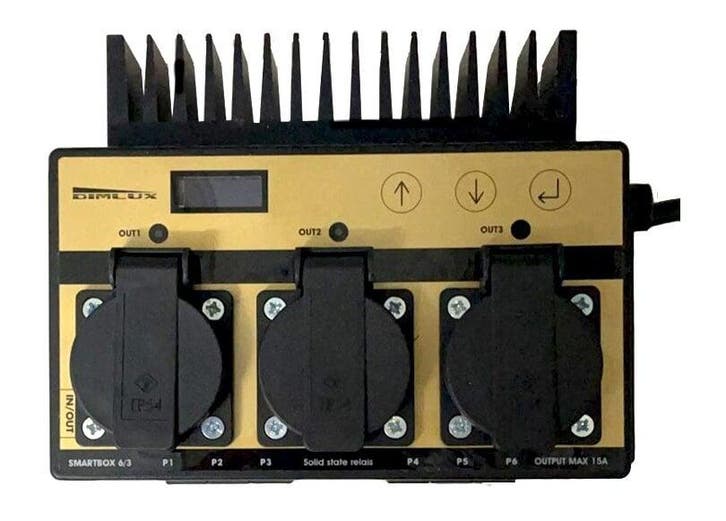

DimLux Maxi Smartbox 6/3 klimaatcontroller

De DimLux Maxi Smartbox 6/3 is een professionele uitbreidings- en aansluitbox waarmee klimaatapparatuur kan worden gekoppeld aan een geschikte DimLux Maxi Controller. De Smartbox beschikt over zes SmartPorts en drie afzonderlijk aangestuurde 230V-uitgangen voor het aansluiten van onder andere een verwarming, luchtbevochtiger of luchtontvochtiger en ventilator.

In combinatie met een DimLux Maxi Controller vormt de Smartbox het centrale aansluitpunt voor de klimaatapparatuur in een kweekruimte. De Maxi Controller verwerkt de ingestelde temperatuur- en luchtvochtigheidswaarden, terwijl de Smartbox de aangesloten apparatuur aanstuurt. Hierdoor kunnen verlichting en klimaat vanuit één geïntegreerd DimLux-systeem worden beheerd.

Wat is de DimLux Maxi Smartbox 6/3?

De DimLux Maxi Smartbox 6/3 is geen gewone stekkerdoos, maar een intelligente breakout-box voor professionele klimaatregeling. Het apparaat breidt een compatibele DimLux Maxi Controller uit met aansluitingen voor klimaatapparatuur die niet rechtstreeks op de controller kan worden aangesloten.

De naam 6/3 verwijst naar de aanwezige aansluitingen:

• 6 SmartPorts met RJ45-aansluiting
• 3 elektronisch aangestuurde 230V-uitgangen

Via de IN/OUT-communicatiepoort wordt de Smartbox met een DimLux Maxi Controller of een ander ondersteund Airlux-regelsysteem verbonden. In de Maxi Controller-modus neemt de externe controller de regeling over en fungeert de Smartbox als aansluitpunt voor de klimaatapparatuur.

Drie aangestuurde 230V-uitgangen

De DimLux Maxi Smartbox 6/3 beschikt over drie gecontroleerde 230V-uitgangen. In de Maxi Controller-modus hebben deze uitgangen ieder een vaste functie binnen de klimaatregeling:

• OUT1: aansluiting voor een verwarming
• OUT2: aansluiting voor een luchtbevochtiger of luchtontvochtiger
• OUT3: aansluiting voor een ventilator

De aangesloten apparaten worden op basis van de instellingen en meetgegevens van het DimLux-systeem geactiveerd of geregeld. Hierdoor hoeft klimaatapparatuur niet afzonderlijk met losse thermostaten, hygrostaten en tijdschakelaars te worden bediend.

Belangrijk: de maximale belasting bedraagt 15 A verdeeld over de drie uitgangen samen. Dit betekent dat niet iedere uitgang afzonderlijk met 15 A mag worden belast. Houd bij het aansluiten van meerdere apparaten rekening met het totale opgenomen vermogen, de aanloopstroom en de voorschriften van de aangesloten apparatuur.

Verwarming automatisch regelen

Via OUT1 kan een geschikte elektrische verwarming worden aangesloten. Wanneer de gemeten temperatuur onder de ingestelde waarde komt, kan het DimLux-systeem de verwarming activeren. Zodra de gewenste temperatuur is bereikt, wordt het verwarmingsvermogen weer verminderd of uitgeschakeld, afhankelijk van het type aangesloten apparaat en de gekozen regeling.

Automatische verwarmingsregeling helpt sterke temperatuurdalingen tijdens de nachtperiode te voorkomen. Dit is vooral belangrijk in kweekruimtes waar de verlichting gedurende een deel van de dag is uitgeschakeld en daardoor minder warmte wordt geproduceerd.

Luchtbevochtiger of luchtontvochtiger aansluiten

OUT2 is bedoeld voor het aansluiten van een geschikte luchtbevochtiger of luchtontvochtiger. Hiermee kan de relatieve luchtvochtigheid in de kweekruimte worden aangepast aan de ingestelde klimaatwaarden.

Een luchtbevochtiger kan worden geactiveerd wanneer de relatieve luchtvochtigheid te laag wordt. Een luchtontvochtiger kan worden gebruikt wanneer de gemeten RH-waarde boven de gewenste waarde komt. Welke functie beschikbaar is, hangt af van de configuratie van de aangesloten controller en apparatuur.

De gewenste relatieve luchtvochtigheid kan voor de dag- en nachtperiode afzonderlijk worden ingesteld. Hierdoor kan het klimaat worden afgestemd op het lichtschema en de veranderende verdamping van de planten.

Stille elektronische ventilatorregeling

OUT3 wordt gebruikt voor de aansluiting van een geschikte ventilator. De elektronische ventilatorregeling maakt een stille en gelijkmatige aansturing mogelijk. In tegenstelling tot eenvoudige spanningsregelaars wordt storend brommen van compatibele ventilatoren zo veel mogelijk beperkt.

De ventilatorsnelheid kan op basis van de gemeten temperatuur worden aangepast. Wanneer de temperatuur stijgt, kan de ventilator harder draaien. Zodra de temperatuur daalt, kan de ventilatorsnelheid automatisch worden verlaagd. Hierdoor wordt alleen zoveel geventileerd als nodig is om de ingestelde klimaatwaarden te benaderen.

De uiteindelijke werking en geluidsproductie zijn mede afhankelijk van het type ventilator. Controleer daarom vooraf of de gebruikte ventilator geschikt is voor elektronische snelheidsregeling.

SmartLogic voor nauwkeurige temperatuurregeling

De temperatuurregeling werkt met DimLux SmartLogic. Dit intelligente regelalgoritme vergelijkt voortdurend de gemeten temperatuur met de ingestelde doeltemperatuur en past de aangesloten klimaatapparatuur hierop aan.

In plaats van apparatuur alleen volledig in of uit te schakelen, probeert SmartLogic zo nauwkeurig mogelijk naar de gewenste temperatuur toe te regelen. Hierdoor worden sterke temperatuurschommelingen beperkt en blijft de werkelijke temperatuur dichter bij de ingestelde waarde.

Een stabiel klimaat ondersteunt een voorspelbare verdamping en maakt het eenvoudiger om verlichting, ventilatie, luchtvochtigheid en irrigatie op elkaar af te stemmen.

Afzonderlijke instellingen voor dag en nacht

Planten en klimaatapparatuur reageren tijdens de lichtperiode anders dan tijdens de donkere periode. Wanneer de verlichting aanstaat, worden doorgaans meer warmte en verdamping geproduceerd. Tijdens de nachtperiode kan de temperatuur dalen en kan de relatieve luchtvochtigheid juist stijgen.

Met een geschikte DimLux Maxi Controller kunnen temperatuur en relatieve luchtvochtigheid voor dag en nacht afzonderlijk worden ingesteld. Hierdoor kan de regeling automatisch meebewegen met het ingestelde lichtschema.

• Afzonderlijke temperatuurinstelling voor dag en nacht
• Afzonderlijke RH-instelling voor dag en nacht
• Automatische aanpassing aan het lichtschema
• Betere controle over temperatuurschommelingen
• Betere beheersing van de relatieve luchtvochtigheid

Zes SmartPorts met RJ45-aansluiting

De Smartbox 6/3 beschikt over zes SmartPorts met RJ45-aansluitingen. Deze poorten kunnen binnen ondersteunde configuraties worden gebruikt voor sensoren, omvormers en andere compatibele Airlux- of DimLux-componenten.

Welke SmartPorts actief zijn en welke functie ze hebben, hangt af van de gekozen bedrijfsmodus. De poorten zijn vooraf geconfigureerd voor specifieke toepassingen en mogen daarom niet als gewone netwerkaansluitingen worden beschouwd.

Gebruik uitsluitend compatibele kabels en accessoires. Hoewel de SmartPorts gebruikmaken van een RJ45-connector, betekent dit niet dat willekeurige netwerkapparatuur kan worden aangesloten.

IN/OUT-communicatiepoort met RJ10

Via de RJ10 IN/OUT-communicatiepoort kan de Smartbox worden gekoppeld aan een ondersteunde DimLux Maxi Controller, Smart Remote Controller of compatibel Airlux-systeem. Deze verbinding zorgt voor de communicatie tussen de externe regelunit en de Smartbox.

In de Maxi Controller-modus neemt de Maxi Controller de klimaatregeling over. De Smartbox wordt dan voornamelijk gebruikt om de verwarming, luchtbevochtiger of luchtontvochtiger en ventilator fysiek op het regelsysteem aan te sluiten.

Te gebruiken met DimLux Maxi Controller

De DimLux Maxi Smartbox 6/3 is ontwikkeld voor integratie met een geschikte DimLux Maxi Controller. De exacte compatibiliteit hangt af van de controlleruitvoering, firmware, aangesloten sensoren en gebruikte DimLux-verlichting.

In een gecombineerd systeem kan de Maxi Controller de verlichting aansturen en tegelijkertijd via de Smartbox reageren op veranderingen in temperatuur en luchtvochtigheid. Hierdoor worden licht- en klimaatregeling samengebracht in één geïntegreerde installatie.

De Smartbox is onder andere relevant bij installaties met DimLux XtremeII LED-armaturen of compatibele DimLux HPS-verlichting waarbij naast lichtregeling ook verwarming, luchtvochtigheid en ventilatie moeten worden beheerd.

Geschikt voor DimLux Xplore-installaties

De Smartbox 6/3 kan binnen een geschikte DimLux Xplore-installatie worden gebruikt wanneer klimaatapparatuur via de Maxi Controller moet worden aangestuurd. De box is niet nodig om een Xplore-armatuur uitsluitend te dimmen, maar kan worden toegevoegd wanneer ook een verwarming, ventilator of luchtbevochtigingsapparaat in het regelsysteem moet worden opgenomen.

Controleer voor installatie welke verbindingskabels, sensoren en accessoires voor de betreffende DimLux-armaturen en controller nodig zijn.

Meerdere bedrijfsmodi

De DimLux Smartbox 6/3 is ontworpen voor meerdere professionele toepassingen. Naast de Maxi Controller-modus ondersteunt de Smartbox configuraties voor waterkoeling en luchtbevochtiging.

• Maxi Controller-modus: aansluiting van verwarming, luchtbevochtiger of luchtontvochtiger en ventilator op een DimLux Maxi Controller
• Water Cooler-modus: aansturing van een waterkoeler en waterpomp binnen een ondersteund OptiClimate RevomaxII-systeem
• Humidification-modus: integratie met een ondersteund OptiClimate luchtbevochtigingssysteem

De beschikbare aansluitingen en functies veranderen per bedrijfsmodus. Sluit apparatuur daarom altijd aan op de poorten die in de handleiding voor de gekozen modus worden voorgeschreven.

Toepassing binnen een OptiClimate RevomaxII-systeem

In de Water Cooler-modus kan de Smartbox 6/3 worden gebruikt binnen een OptiClimate RevomaxII-configuratie. De Smartbox kan daarbij onder andere een waterkoeler, waterpomp en bijbehorende temperatuursensoren in het systeem integreren.

Deze toepassing wijkt af van het gebruik met een DimLux Maxi Controller. Voor een RevomaxII-installatie zijn aanvullende onderdelen, sensoren en een geschikte regelunit nodig. Volg voor deze geavanceerde configuratie altijd het aansluitschema van DimLux, Airlux Technologies en OptiClimate.

Display en bediening

De Smartbox is voorzien van een display en drie bedieningsknoppen: omhoog, omlaag en bevestigen. Via deze bediening kan de gewenste bedrijfsmodus worden geselecteerd en kunnen beschikbare instellingen worden bekeken of aangepast.

Wanneer de Smartbox in Maxi Controller-modus staat, wordt de regeling grotendeels door de aangesloten Maxi Controller overgenomen. De instelmogelijkheden op de Smartbox zelf zijn dan beperkt, omdat de externe controller de aangesloten klimaatapparatuur beheert.

USB-servicepoort

De Smartbox beschikt over een USB 2.0 Type-B-servicepoort. Deze aansluiting is bedoeld voor service- en firmwaredoeleinden. Firmware-updates zijn niet bedoeld om zelfstandig door de gebruiker te worden uitgevoerd.

Sluit geen willekeurige USB-apparaten op deze servicepoort aan. Laat onderhoud of softwarematige aanpassingen uitvoeren volgens de aanwijzingen van DimLux of een bevoegde servicemedewerker.

Voordelen van de DimLux Maxi Smartbox 6/3

• Professionele uitbreidingsbox voor klimaatregeling
• Te combineren met een geschikte DimLux Maxi Controller
• Zes SmartPorts met RJ45-aansluiting
• Drie aangestuurde 230V-uitgangen
• Aparte aansluiting voor verwarming
• Aparte aansluiting voor luchtbevochtiger of luchtontvochtiger
• Aparte aansluiting voor ventilator
• Elektronische ventilatorregeling voor een stille werking
• SmartLogic voor nauwkeurige temperatuurregeling
• Afzonderlijk instelbare dag- en nachtwaarden
• Geschikt voor temperatuur- en luchtvochtigheidsregeling
• RJ10-communicatiepoort voor externe aansturing
• Display met drie bedieningsknoppen
• USB Type-B-servicepoort
• Te gebruiken binnen geavanceerde DimLux- en Airlux-systemen
• Ondersteuning voor Maxi Controller-, waterkoeler- en bevochtigingsmodus

Technische specificatiesProductDimLux Maxi Smartbox 6/3ProducttypeUitbreidings- en aansluitbox voor klimaatregelingNetspanning230 VAantal SmartPorts6SmartPort-aansluitingRJ45Aantal aangestuurde uitgangen3Maximale totale belasting15 A verdeeld over de drie uitgangenZekering16 A, type T16A H500VOUT1VerwarmingOUT2Luchtbevochtiger of luchtontvochtigerOUT3VentilatorCommunicatiepoortRJ10 IN/OUTServicepoortUSB 2.0 Type-BBedieningDisplay met omhoog-, omlaag- en bevestigingsknopKlimaatregelingTemperatuur en relatieve luchtvochtigheidDag- en nachtinstellingenAfzonderlijk instelbaar via een geschikte controllerTemperatuurregelingDimLux SmartLogicVentilatorregelingElektronischMaxi Controller-modusJaWater Cooler-modusJaHumidification-modusJaInstallatie van de DimLux Maxi Smartbox 6/3

1. Monteer de Smartbox op een droge, stabiele en goed bereikbare plaats.
2. Zorg dat de Smartbox en alle aan te sluiten apparaten spanningsloos zijn.
3. Verbind de RJ10 IN/OUT-poort met de geschikte DimLux Maxi Controller.
4. Sluit de verwarming aan op OUT1.
5. Sluit de luchtbevochtiger of luchtontvochtiger aan op OUT2.
6. Sluit de geschikte ventilator aan op OUT3.
7. Sluit eventueel benodigde sensoren en compatibele accessoires aan.
8. Controleer of de totale belasting van de drie uitgangen onder 15 A blijft.
9. Sluit de Smartbox aan op een geschikte 230V-aansluiting.
10. Selecteer de juiste bedrijfsmodus.
11. Configureer temperatuur, luchtvochtigheid en dag- en nachtwaarden via de controller.
12. Test iedere aangesloten functie afzonderlijk voordat het systeem automatisch wordt gebruikt.

Belangrijke aanwijzingen voor veilig gebruik

De drie 230V-uitgangen mogen samen maximaal met 15 A worden belast. Tel daarom het stroomverbruik van alle aangesloten apparaten bij elkaar op. Houd ook rekening met de hogere inschakelstroom die motoren, compressoren, verwarmingen en andere elektrische apparaten kunnen veroorzaken.

Gebruik de Smartbox uitsluitend in een droge omgeving en bescherm het apparaat tegen water, condens, sproeinevel en voedingsoplossingen. Monteer de box niet direct op de vloer of onder waterleidingen, irrigatiekoppelingen en andere mogelijke lekkagepunten.

Controleer voordat apparatuur wordt aangesloten of deze geschikt is voor de toegewezen uitgang en de gebruikte regelmethode. Niet iedere ventilator is geschikt voor elektronische snelheidsregeling. Raadpleeg bij twijfel de specificaties van het apparaat of laat de installatie beoordelen door een deskundige.

Grotere klimaatinstallaties en apparaten met een hoog opgenomen vermogen moeten mogelijk via een afzonderlijk relais, magneetschakelaar of andere vermogensschakeling worden aangesloten. Laat elektrische installaties bij twijfel door een bevoegde installateur uitvoeren.

Wat is nodig voor een compleet systeem?

Welke aanvullende onderdelen nodig zijn, hangt af van de gewenste toepassing. Voor klimaatregeling via een DimLux Maxi Controller kunnen onder andere de volgende componenten nodig zijn:

• Een compatibele DimLux Maxi Controller
• Een geschikte temperatuur- en luchtvochtigheidssensor
• Compatibele communicatie- en sensorkabels
• Een elektrische verwarming
• Een luchtbevochtiger of luchtontvochtiger
• Een regelbare ventilator
• Eventueel een lichtsensor
• Eventueel aanvullende DimLux- of Airlux-sensoren
• Eventueel een vermogensrelais voor apparaten met een hoge belasting

De Smartbox vervangt de Maxi Controller en klimaatsensoren niet. De box maakt het mogelijk om geschikte klimaatapparatuur met het regelsysteem te verbinden en aan te sturen.

Leveringsomvang

• 1 x DimLux Maxi Smartbox 6/3

DimLux Maxi Controller, sensoren, communicatiekabels, verwarming, luchtbevochtiger, luchtontvochtiger, ventilator en overige accessoires zijn alleen inbegrepen wanneer dit uitdrukkelijk bij het product wordt vermeld.

DimLux Maxi Smartbox 6/3 kopen

Wil je een DimLux Maxi Smartbox 6/3 kopen om klimaatapparatuur met een DimLux Maxi Controller te verbinden? Deze professionele uitbreidingsbox biedt zes SmartPorts en drie aangestuurde 230V-uitgangen voor de integratie van verwarming, luchtbevochtiging of ontvochtiging en ventilatie.

Dankzij de elektronische ventilatorregeling, afzonderlijke dag- en nachtinstellingen en DimLux SmartLogic kan het klimaat nauwkeurig worden afgestemd op de gewenste temperatuur en relatieve luchtvochtigheid. De Smartbox vormt daarmee een belangrijke uitbreiding voor professionele DimLux-installaties waarin verlichting en klimaat vanuit één systeem worden beheerd.

Bij Green Trading XXL vind je naast de DimLux Maxi Smartbox 6/3 ook passende DimLux Maxi Controllers, klimaat- en luchtvochtigheidssensoren, ventilatoren, luchtbevochtigers en andere onderdelen voor een compleet klimaatgestuurd kweeksysteem.
