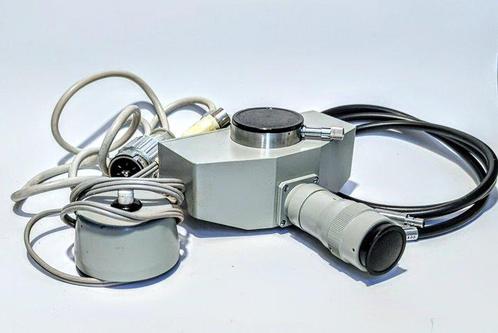

Carl Zeiss Jena Mikrofotografische Einrichtung Mf-matic voor Carl Zeiss microscopen

De automatisering van het belichtingsproces stelt de bijzondere voordelen van de bevestigingscamera, namelijk snelle gebruiksklaarheid en hoge kosteneffectiviteit, in combinatie met eenvoudige bediening, volledig ten goede. De integratie van automatische belichtingsregeling in het Mf-systeem heeft het bijkomende voordeel dat de Mf-matic automatische belichtingsregeling niet gebonden is aan een specifiek microscoop, maar, net als het Mf-systeem zelf, op elke microscoop kan worden gebruikt voor zowel 35 mm- als middenformaatfotografie. De Mf-matic bestaat in wezen uit het schakelapparaat voor automatische belichting en een basisunit, gekenmerkt door de ingebouwde speciale elektromagnetische sluiter en het Mf-afstelmateriaal. Contacten op de sluiter schakelaars indicatorlampjes aan de voorkant van het schakelapparaat, zodat de positie van de elektromagnetische sluiter altijd zichtbaar is.
Een nieuwe functie van de mf•matic is de combinatie van lichttransmissie via een glasvezelkabel met hermetisch afgesloten laad elektronica. Tijdens blootstelling wordt een deel van het licht afgeleid naar de Mf-basistop voor automatische belichtingsregeling door een beam splitter boven de elektromagnetische sluiter, en geleid via de lichtgeleidingskabel en de optische koppelingen naar de ontvanger in de schakelkast – een meertraps SEV.
De belangrijkste onderdelen van de blootstellingscontrole bevinden zich in een gasdichte behuizing binnen de schakelkast. De hermetische afdichting zorgt ervoor dat de Mf·matic betrouwbaar functioneert in een temperatuurbereik van +5 °C tot +40 °C en bij een relatieve vochtigheid tot 95%.
Dankzij de geselecteerde optische opstelling werkt de Mf-matic automatische belichtingsregeling onafhankelijk van de microscopische verlichtingsmethode, de beeldschaal en de positie van het diafragma, en schakelt belichtingstijden in tot enkele uren. De minimaal bruikbare lichtstroom bij het werken met Mf-matic is 2 • 10-7 Im, relatief ten opzichte van het begin van de lichtgeleiderkabel. Een schakeltest maakt het snel en gemakkelijk om te controleren of de minimale bruikbare lichtstroom is overschreden en of de prestatiegrenzen van Mf-matic onder de geldende verlichtingsomstandigheden zijn overschreden. Daarnaast kan, wanneer de sluiter open is, de foto-stroom van de SEV worden gemeten met een geschikt meetinstrument dat op het schakelpaneel van de automatische belichtingsregeling kan worden aangesloten.
Om de belichting te regelen, wordt een beeldsectie gebruikt die aanzienlijk kleiner is dan de cirkel ingeschreven in het opnameformaat, zodat alleen de belangrijkste details van het beeld bepalend zijn voor de belichtingsregeling. De regeling wordt daarom continu uitgevoerd met behulp van quasi-deelmeting. Voordat u begint met fotograferen, worden de lichtgevoeligheid van het fotografische materiaal, het opnameformaat en de ontwikkelomstandigheden in het apparaat ingevoerd in de vorm van een 'instellingswaarde'. Elke automatische belichtingsregeling wordt voorzien van een testfilm voor 35 mm foto's, waarmee de Mf-matic onmiddellijk kan worden ingezet met behulp van de filmsensitiviteit en ontwikkelomstandigheden waarop de kalibratie is gebaseerd.
Zelfkalibratie van de Mf-matic is heel eenvoudig. In het normale helderheidsbereik kunnen de volgende instellingen worden verwacht:
Lichtgevoeligheid DIN/ASA
34/2000 31/1000 28/500 25/250 22/125 19/64 16/32 13/16 10/8
Instelling
24/36 1 4 7 10 13 16 19 22 25
6,5/9 10 13 16 19 22 25 28 31 34
Instelling

Het gebruik van de Mf-matic automatische belichtingsregeling vereenvoudigt het werk enorm, omdat de persoon die het onderzoek onder de microscoop uitvoert zich volledig op deze taak kan concentreren – het documenteren van de bevindingen van het onderzoek fotografisch; alles wat daarvoor nodig is, is op de knop op de Mf-matic drukken.

Foto's die bij de advertentie zijn gevoegd, maken onderdeel uit van deze beschrijving!
