CUMMINS NTC-400 BC2 Motorhandleiding CD 560 pagina's.

Handleiding van de Amerikaanse overheid (publiek domein). Bevat talrijke illustraties en matrices.

TITEL: DIRECTE ONDERSTEUNING EN ALGEMENE ONDERHOUDSHANDLEIDING VOOR DE DIESELMOTOR, 6-CILINDER IN LIJN, TURBOGELADEN, CUMMINS MODEL NTC-400 BC2 (deel 1 en 2).

Uitgegeven door het Amerikaanse leger op 10 april 1987. Gekopieerd naar CD-ROM; 560 pagina's in totaal.

OVERZICHT: De Cummins NTC-400 dieselmotor wordt gebruikt in alle M915 tot en met M920, M915A1 en M915A4 vrachtwagens. Het is een turbogeladen, vloeistofgekoelde, viertaktmotor met bovenliggende kleppen en een zescilinder lijnconfiguratie. De NTC-400-motor heeft een compressieverhouding van 13,5:1 (M915) en 14,0:1 (M915A1) en levert 400 pk bij 2100 tpm. Het piekkoppel bedraagt ​​1150 lb-ft bij 1500 tpm (M915) en 1300 lb-ft bij 1300 tpm (M915A1). De volgende motoreigenschappen en -kenmerken zijn van toepassing op zowel de M915/Big Cam I- als de M915A1/Big Cam III-motoren, tenzij anders vermeld. Nokkenas: nokkenas met een diameter van 2,5 inch met tandwielaandrijving voor alle klep- en injectorbewegingen. Gemaakt van inductiegehard gelegeerd staal. Nokkenasvolgers zijn van het roltype. Drijfstangen: gesmeed, voorzien van groeven voor druksmering. Krukas: gesmeed van hoogwaardig staal. Lagertappen en afrondingen inductiegehard. Volledig gecontragewicht. Cilinderblok: Gegoten ijzerlegering met verwijderbare natte cilinderbussen. Cilinderkoppen: Elke kop bedient twee cilinders. Geboorde brandstoftoevoer- en retourleidingen. Hittebestendige inzetstukken op de uitlaatklepzittingen. Turbolader: Model T-50 (M915/Big Cam I); Model T-46-B, met een herontworpen compressorwiel, compressorhuis, turbineblad en -as, lagerhuisconstructie, plaatsing van de olie-inlaatleiding en V-banden (M915A1/Big Cam III). Uitlaatspruitstuk: Conventioneel logtype (M915/Big Cam I). Pulstype voor minder weerstand (M915A1/Big Cam III). Brandstofsysteem: Geïntegreerde vliegwielregelaar. Injectoren: Nokkenasgestuurde topstop-injectoren.

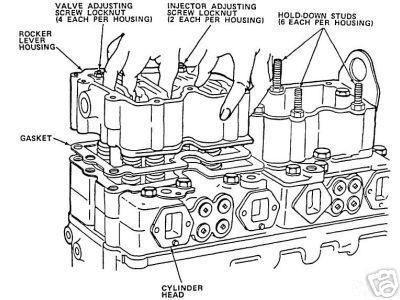

INHOUDSOPGAVE: HOOFDSTUK 1 INLEIDING 1-1 Sectie I Algemene informatie 1-1 Sectie II Beschrijving en gegevens van de apparatuur. 1-3 HOOFDSTUK 2 INSTRUCTIES VOOR DIRECTE ONDERSTEUNING EN ALGEMENE ONDERSTEUNING 2-1 Sectie I Reparatieonderdelen, speciaal gereedschap, TMDE en ondersteunende apparatuur. Sectie II Probleemoplossing. 2-1 Sectie III Algemeen onderhoud. 2-1 HOOFDSTUK 3 REPARATIE VAN DE MOTORMONTAGE. 3-1 Sectie I Algemeen. 3-1 Sectie II Demontage van de motor. 3-28 Sectie III Reparatie van het cilinderblok. 3-57 Sectie IV Inspectie van de cilindervoeringen. 3-115 Sectie V Reparatie van de krukasmontage. 3-117 Sectie VI Inspectie van de lagerhelften. 3-126 Sectie VII Reparatie van de drijfstang. 3-127 Sectie VIII Reparatie van de zuigermontage. 3-140 Sectie IX Reparatie nokkenas 3-146 Sectie X Reparatie versnellingsbakdeksel 3-150 Sectie XI Reparatie cilinderkop 3-156 Sectie XII Reparatie tuimelaarhuis 3-198 Sectie XIII Reparatie stoterstangen 3-210 Sectie XIV Reparatie nokvolgerhuis 3-212 Sectie XV Reparatie trillingsdemper 3-224 Sectie XVI Reparatie flexibele schijf en tandwiel 3-226 DEEL 2 VAN 2 Sectie XVII Reparatie vliegwielhuis 3-229 Sectie XVIII Reparatie achterdeksel 3-230 Sectie XIX Reparatie tuimelaardeksels 3-231 Sectie XX Reparatie oliepomp 3-234 Sectie XXI Reparatie oliecarter 3-240 Sectie XXII Reparatie oliekoeler 3-244 Sectie XXIII Reparatie nakoeler 3-250 Sectie XXIV Reparatie uitlaatspruitstuk 3-253 Sectie XXV Aandrijfmechanisme voor accessoires. 3-254 Sectie XXVI Reparatie van de motorrem. 3-257 Sectie XXVII Reparatie van de brandstofinjectoren. 3-262 Sectie XXVIII Reparatie van de brandstofpomp. 3-287 Sectie XXIX Reparatie van de turbocompressor. 3-374 Sectie XXX Reparatie van de waterpomp en spanrol. 3-390 Sectie XXXI Herassemblage van de motor. 3-398 Sectie XXXII Motortesten. 3-462 Sectie XXXIII Voorbereiding voor opslag of verzending. 3-472 BIJLAGE A REFERENTIES. A-1 BIJLAGE B LIJST VAN VERBRUIKSARTIKELEN EN MATERIALEN. B-1 BIJLAGE C KOPPELBEPERKINGEN. C-1 INDEX. INDEX-1 Bevat ook de gebruiksvriendelijke Adobe Acrobat Reader 5.0 voor het bekijken en afdrukken van publicaties.
