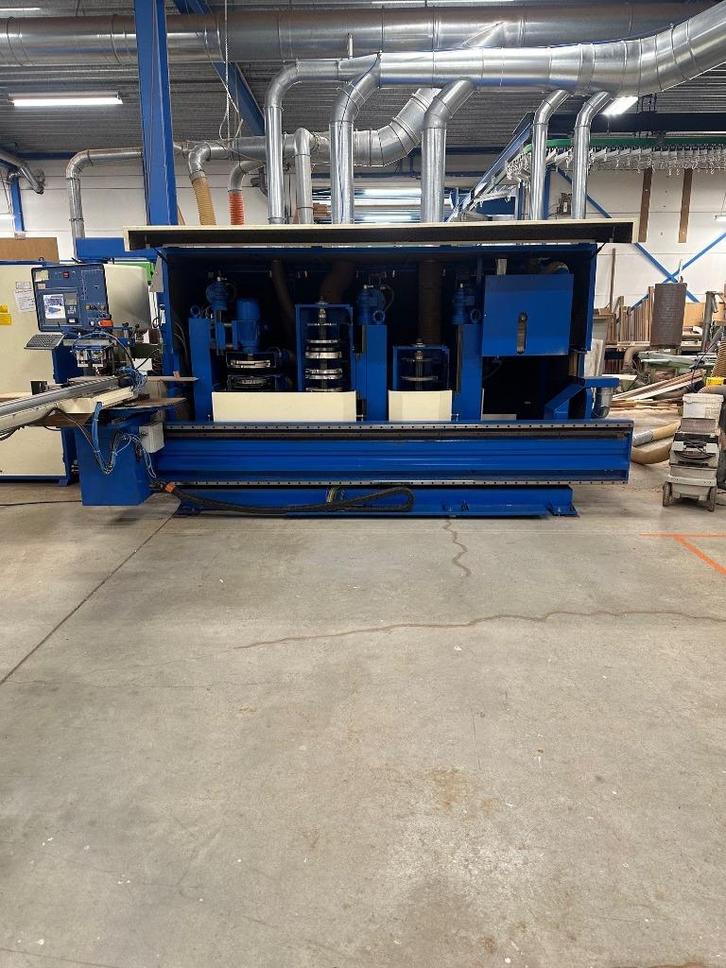

BMH Pennenbank

Eén BMH enkele pennenbank type AT 35/2+2 LS Electronic
rechtse pennenbank, met houtinvoer vanaf de linkerzijde

Wegens aanschaf van een bewerkingscentrum bieden wij u onze BMH automatische Pennenbank aan. Machine is voorzien van alle gangbare snijgereedschappen (Leitz) voor de Nederlandse timmerindustrie volgens KOMO/KVT en is geheel compleet. Machine is in zeer goede staat en altijd netjes onderhouden door Bos Machines Vianen. Eventueel kan machine worden geleverd inclusief (leitz) langs profileer gereedschap voor op een tafelfreesmachine of profileerautomaat.

Extra opties machine.

Digitale electronische lengte aanslag
+/- 140 stuks contrahoutwisselplaten in draaibare uitvoering
onlangs voorzien van nieuwe pc met Windows os
eerste eiegnaar nieuw gekocht

Zie onderstaand orginele specificaties van Bos Machines:

Eén BMH enkele pennenbank type AT 35/2+2 LS Electronic
rechtse pennenbank, met houtinvoer vanaf de linkerzijde

§ Programmeerbare computer door middel van toetsenbord met de mogelijkheid zowel soloprogramma's als complete bewerkingscyclussen in het geheugen te brengen.
§ EC 5001 computer, inclusief :
o 12" LCD kleu­renscherm
o diskette­sta­tion
o netwerkkaart exclusief kabel en aansluiting in het netwerk zelf
o software voor het programmeren van de machine via bureau PC

§ Pennentafel op C-rails, aan de invoerzijde langer t.b.v. bedieningsgemak. Aandrijving via hardstalen precisie tandheugelbaan

§ 2x pneumatische verticale klemcilinder op de tafel, met handmatige verticale verstelling en mechanisch digitale aflezing.

§ Afblaasinrichting op de tafel.
§ Aanvoertafel met elektronische regeling van de snelheid.
§ Maximale werkhoogte 150 mm

§ Gesloten cabine (inclusief flexibele afzuigslangen en benodigde verloopstukken in de cabine).
§ Lakering: panelen en openslaande kappen in off white (RAL 1013) de overige delen in blauw (RAL 5017)
§ Levering volgens CE.

Afkortzaag (rechts)

Diameter van de as : 30 mm
Toerental : 3.000 o.p.m.
Geremde motor : 4 kW
Diameter van het zaagblad : 500 mm
Elektronische horizontale verstelling
Pneumatische verticale verstelling.

1e Pennenas met tegenlager (rechts)

Diameter van de as : 50 mm
Toerental : 3.500 o.p.m.
Geremde motor : 11 kW
Maximale netto opspanlengte : 600 mm
Maximale verstelweg : 540 mm
Maximale gereedschapdiameter : 320 mm
Minimale gereedschapdiameter : 300 mm
(bij penlengte 90 mm)
Elektronische horizontale en verticale verstelling.
Verstelmotor verticale verstelling uitgevoerd met 2 snelheden.

2e Pennenas met tegenlager (rechts)

Diameter van de as : 50 mm
Toerental : 3.500 o.p.m.
Geremde motor : 11 kW
Maximale netto opspanlengte : 600 mm
Maximale verstelweg : 540 mm
Maximale gereedschapdiameter : 320 mm
Minimale gereedschapdiameter : 300 mm
(bij penlengte 90 mm)
Elektronische horizontale en verticale verstelling.
Verstelmotor verticale verstelling uitgevoerd met 2 snelheden.

Set kantenbrekers (rechts) bestaande uit:

1e Extra verticale motor (boven):
Diameter van de as : 40 mm
Toerental : 3.000 o.p.m.
Geremde motor : 2,2 kW
Maximale netto opspanlengte : 67 mm
Maximale gereedschapdiameter : 320 mm
Minimale gereedschapdiameter : 274 mm
Elektronische horizontale en verticale verstelling.

2e Extra verticale motor (onder):
Diameter van de as : 40 mm
Toerental : 3.000 o.p.m.
Geremde motor : 5,5 kW
Maximale netto opspanlengte : 150 mm
Maximale gereedschapdiameter : 320 mm
Minimale gereedschapdiameter : 274 mm
Elektronische horizontale en verticale verstelling.

Extra uitvoering:

§ BMH pneumatisch snelwisselsysteem voor het contrahout. Inclusief 20 stuks contrahoutwisselplaten in omdraaibare uitvoering.

§ Schuin verstelbare tafel +/- 45° inclusief elektronische display

§ Verlengde oplegtafel 3.000 mm, per 1.000 mm met 4 rollen ø 50 mm. Uitgevoerd met een zwenkwiel (nodig bij een schuin verstelbare pennentafel en/of LS uitvoering) t.b.v. uw bestaande digitale lengteaanslag van 4.000 mm (batterij uitvoering)

§ Mogelijkheid tot het bewerken van 2 werkstukken tegelijk, inclusief totaal 4 verticale klemcilinders (niet in combinatie met schuin werk)

§ LS uitvoering, d.w.z. een rechtse pennenbank met bediening en houtinvoer vanaf de linker­zijde. De tafel gaat eerst naar de andere zijde en op de terugweg worden de bewerkingen uitge­voerd, aangepast voor een schuine pennentafel

§ Handmatige draaiunit gemonteerd in de tafelverlenging (alleen mogelijk bij lengteaanslag van 4.500 mm)
Dit ARBO vriendelijke draaisysteem maakt het mogelijk om langere werkstukken op een eenvoudige manier 180º te draaien voor de 2e werkcyclus. De unit wordt in werking gesteld d.m.v. een handventiel gemonteerd op de pennentafel. Het werkstuk wordt vervolgens door een pneumatische cilinder omhoog gebracht, waarna u het hout handmatig kunt draaien. Door het handventiel opnieuw te bedienen, wordt het werkstuk naar beneden gebracht en pneumatisch vergrendeld op de juiste positie (0 of 180º)

§ Softwarewijziging waardoor het mogelijk wordt een as maximaal 5x te passeren voor het maken van één profiel d.m.v. horizontale pneumatische in/uit besturing van de tafel.

Zien doet vaak meer dan woorden derhalve willen wij u wijzen op de bijgevoegde foto’s. De machine is op afspraak te bezichtigen op de Rafaelweg 44 in Susteren.
Voor meer informatie kunt u contact op nemen met Vincent Sevriens via 06-42139222 of info@tifasevriens.nl
