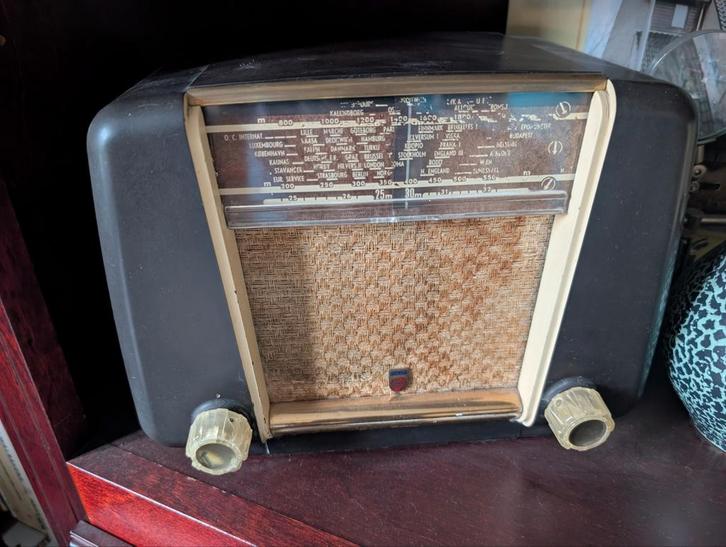

Werkende Radio uit de jaren 50. Staat onder andere in het Radiomuseum.

Aantal buizen

5

Kleppen / Buizen



Hoofdprincipe

Superheterodyne (gemeenschappelijk); ZF/IF 452 kHz; 2 AF-trap(pen)

Afgestemde circuits

6 AM-circuit(s)

Golfbanden

Uitzending, lange golf en korte golf.

Vermogenstype en spanning

AC/DC-set / 110-127; 220 Volt

Luidspreker

Permanente magneet dynamische (PDyn) luidspreker (bewegende spoel) / Ø 11 cm = 4,3 inch

Materiaal

Bakelieten kast

van Radiomuseum.org

Model: BX300U /00 /04 - Philips; Eindhoven buizen

Vorm

Tafelmodel zonder drukknoppen, Mantel/Midget/Compact tot 14

Afmetingen (BHD)

270 x 200 x 190 mm / 10,6 x 7,9 x 7,5 inch

Notities

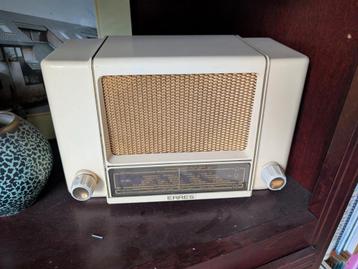

Kastkleuren: /00 = bruin, /04 = crème.



AM-radio voor externe antenne:

LW: 150 - 400,5 kHz.

BC: 517 - 1600 kHz.

SW: 9,5 - 12 MHz.

Luidspreker: 9742X (5Ω).

Wijzerplaatlamp: 8097D (E10, 19V/97mA).

Voor de BX300U en sommige andere Philips-modellen kan de gebruiker de schaal eenvoudig verwisselen. Schalen zijn gemakkelijk te verkrijgen, vooral in het geval van een nieuw golfplan.







Nettogewicht (2,2 lb = 1 kg)

3 kg / 6 lb 9,7 oz (6,608 lb)

Prijs in het eerste jaar van verkoop

260,00 Zwitserse frank

Externe gegevensbron

E. Erb 3-907007-36-0

Bron van gegevens

Technisch- Commercieel - Radio Vademecum Staleman

Referentieschema van het circuit

Thali-Schemasammlung en Tungsram-Röhrenbestückung.

Literatuur/Schema's (1)

-- Originele technische documenten.

Afbeelding referentie

Het model is in de «Radiokatalog» (Erb) weergegeven.


Verzenden kan maar is voor risico van de koper. Radiobuizen zijn kwetsbaar.
