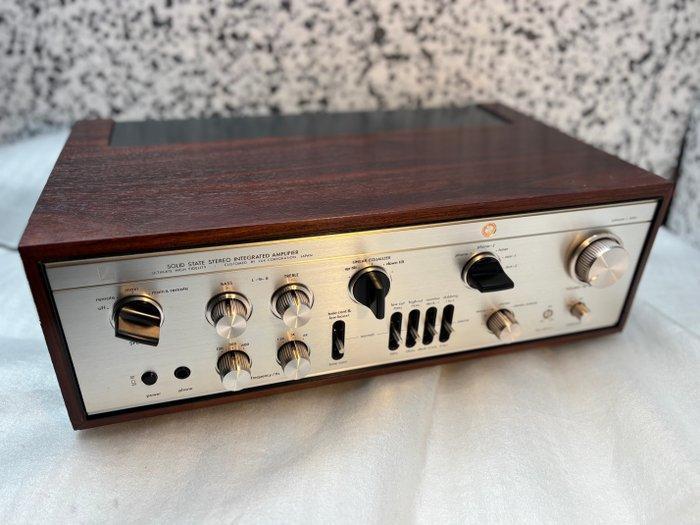

Luxman L-309V geïntegreerde stereo-versterker uit 1973, getest en werkend, met 75 watt per kanaal en een verfijnde voeding.



Zeer Mooie Luxman L-309V Integrated Stereo Versterker, in fraaie staat getest en in werkende staat.

Specificaties
Uitgangsvermogen: 75 watt per kanaal bij 8 (stereo)

Frequentierespons: 10 Hz tot 50 kHz

Totale harmonische vervorming: 0,03%.

Dempingsfactor: 40

Ingangsgevoeligheid: 2,5 mV (MM), 100 mV (lijn)

Signaal-ruisverhouding: 65 dB (MM), 80 dB (lijn)

Afmetingen: 485 x 300 x 165 mm

Gewicht: 12,5 kg

Bouwjaar: 1973

Dit is een pre-main versterker die een verbeterde versie is van de L-309 en behoort tot de V-serie die gepland staat voor het 50-jarig jubileum van de stichting.

De hoofdversterker maakt gebruik van een puur complementair OCL-circuit dat rechtstreeks is aangesloten op alle trappen van de 2-traps differentiële versterking via een ± gesplitste voeding.

F voor de drivertrap. Bovendien is er een emittervolgercircuit aangebracht tussen de eindtrap van klasse B en de predrivetrap van klasse A, zodat beide trappen elektrisch geïsoleerd zijn en de predrivetrap niet wordt beïnvloed door de eindtrap. Door de belasting van het hoogfrequente bereik van de predrivetrap te verbeteren en een lichte fasecorrectie toe te passen, worden uitstekende vervormingsfactoren over de gehele band bereikt.

De eindtrap van het equalizercircuit in de voorversterker bestaat uit een push-pull-circuit met een geïnverteerde Darlington-aansluiting van klasse A, waarop een hoge spanning wordt toegepast, wat zorgt voor een uitstekende ingangsspanningsweerstand. De operationele versterker-IC die deze eindtrap aanstuurt, heeft een hoge bare loop gain en frequentiekarakteristieken die dicht bij de equalizercurve liggen. Voldoende NF wordt gelijkmatig over de gehele band toegepast, waardoor de vervormingsfactor wordt verbeterd en een uitstekende stabiliteit wordt verkregen.
De IC is tevens uitgerust met een lineaire equalizer die een lichte lineaire helling aan de frequentierespons toevoegt.

Het tussenliggende versterkercircuit is een 2-traps direct-coupled type en het toonregelingscircuit is een LUX-type NF-type. De toonregelingsfrequentie kan worden geselecteerd uit drie standen, hoog en laag, en het circuit kan worden losgekoppeld.

Het filtercircuit is van het CR-type voor laagafsnijding en het LC-type voor hoogafsnijding.

De voeding is volledig gescheiden voor de klasse B eindtrap, klasse A drivetrap en voorversterker. Het filtercircuit voor de eindtrap maakt gebruik van twee 15.000 F condensatoren met grote capaciteit.

Wat betreft het ontwerp, terwijl de conventionele lay-out vrijwel ongewijzigd blijft, is de kleurtoon van het paneel en de knop helderder gemaakt om de perfectie te vergroten.
