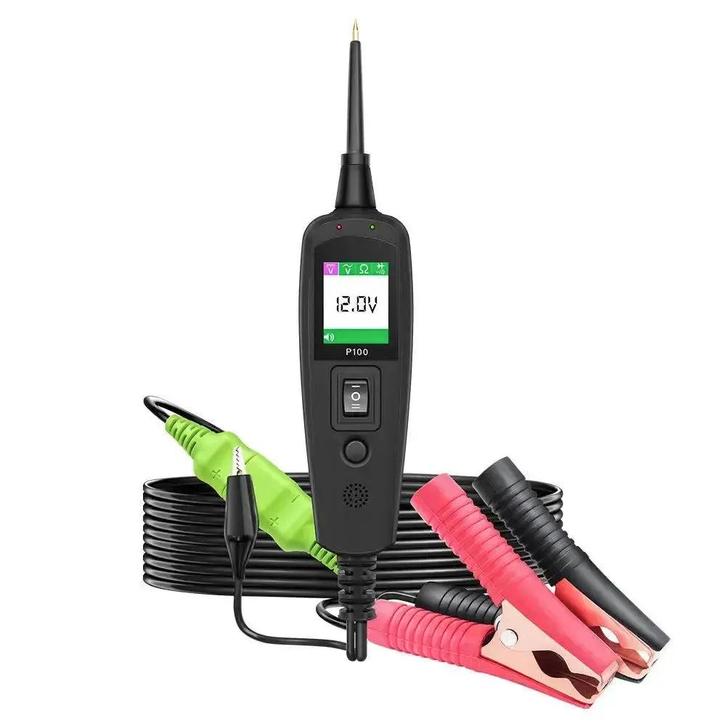

De TopDiag P100 is een circuittester ontworpen voor het diagnosticeren van 6V tot 30V elektrische systemen in voertuigen. Het apparaat is uitgerust met een TFT-kleurenscherm voor het duidelijk weergeven van meetwaarden. De P100 kan diverse metingen uitvoeren, waaronder het testen van DC-spanning tot 65V, AC-spanning met weergave van frequentie en duty cycle, weerstand tot 200 K en diodetesten.

Deze circuittester biedt de mogelijkheid om componenten te activeren door een positieve of negatieve spanning direct via de probe toe te voeren. Functionaliteiten zoals het opsporen van kortsluitingen en het controleren van slechte massa-aansluitingen zijn geïntegreerd. Het apparaat is beveiligd tegen overbelasting met een zelfherstellende thermische zekering van 8A. De interface is instelbaar in meerdere talen en het apparaat wordt geleverd met een 10 meter lange verlengkabel voor een groot werkbereik.

Toepassing en functionaliteit:

De P100 is ontwikkeld voor het uitvoeren van diverse metingen en tests aan het elektrisch circuit van voertuigen.

• Spanning en polariteit testen: Voor het meten van DC- en AC-spanning, het identificeren van positieve en negatieve circuits en het controleren van massa-aansluitingen.
• Weerstand en continuïteit testen: Voor het doormeten van bedrading, schakelaars, relais en andere componenten op onderbrekingen of weerstand.
• Componenten activeren: Voor het direct aansturen van elektrische componenten zoals ventilatoren, motoren en lampen door voedingsspanning of massa via de probe toe te dienen.
• Kortsluiting traceren: Voor het lokaliseren van kortsluitingen in de bedrading zonder zekeringen te hoeven verwijderen.
• Aanhangerverlichting testen: Voor het controleren van de functionaliteit van de verlichting en aansluitingen van aanhangers.

Meetbereiken en functies:

Het apparaat beschikt over verschillende meetmodi voor een brede inzetbaarheid.

• DC-spanningsmeting: Meet gelijkspanning in een bereik van 0 tot 65 volt.
• AC-spanningsmeting: Meet wisselspanning en toont daarbij de minimale en maximale spanning, frequentie en duty cycle.
• Weerstandsmeting: Meet weerstand in een bereik van 0 tot 200 K.
• Diodetest: Controleert de functionaliteit van diodes.
• Overbelastingsbeveiliging: Een geïntegreerde, zelfherstellende thermische zekering beschermt het apparaat en het voertuigcircuit bij een stroomsterkte van meer dan 8 ampère.

Verpakkingsinhoud:

• 1x TopDiag P100 circuittester
• 1x Verlengkabel (10 meter)
• 1x Accuklemmen-adapter
• 1x Sigarettenaanstekeradapter
• 1x Sondetip
• 1x Handleiding
• 1x Opbergkoffer

Technische specificaties:SpecificatieOmschrijvingProductmerkTopDiagProductmodelP100SchermTFT kleurenscherm (240x320 dpi)Bedrijfsspanning6V tot 30V DCDC-meetbereik0V tot 65VWeerstandsmeetbereik0 tot 200 KFrequentiebereik0Hz tot 10 KHzOverbelastingsbeveiliging8A (thermische, zelfherstellende zekering)Lengte verlengkabel10 meterBedrijfstemperatuur0°C tot 60°COpslagtemperatuur-40°C tot 70°C
