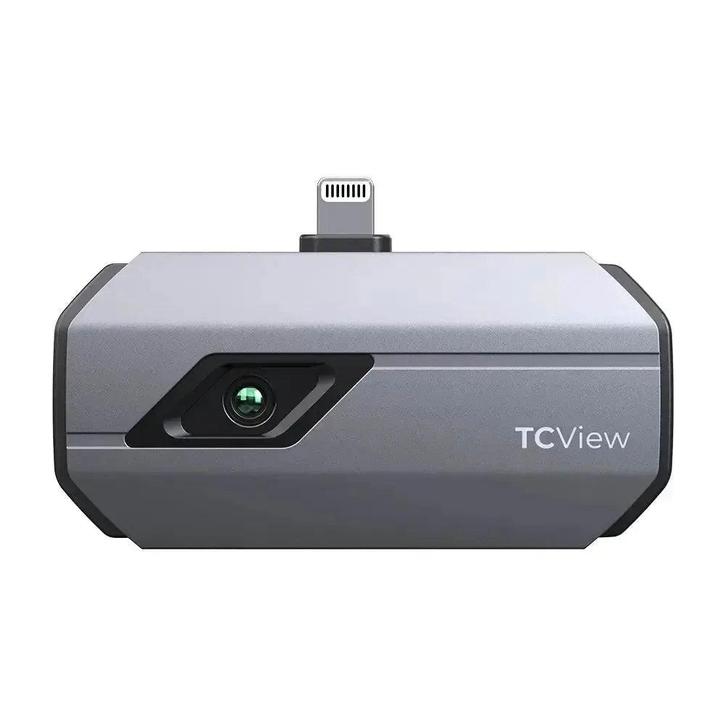

De Topdon TCView TC002 is een compacte warmtebeeldcamera die speciaal is ontworpen om een iPhone of iPad te transformeren in een thermisch analyse-instrument. Dit apparaat biedt een hoge infraroodresolutie van 256x192 pixels, waarmee gedetailleerde warmtebeelden worden vastgelegd. De camera heeft een breed temperatuurmeetbereik dat loopt van -20°C tot 550°C, waardoor het geschikt is voor een verscheidenheid aan toepassingen, van het inspecteren van printplaten tot het controleren van HVAC-systemen.

Naast het vastleggen van thermische beelden, biedt de TC002 geavanceerde analysefuncties via de bijbehorende app. Gebruikers kunnen temperatuurveranderingen monitoren met een golfvormgrafiek en de verzamelde data exporteren naar een Excel-bestand voor verdere analyse. De camera ondersteunt het instellen van temperatuurlimieten met visuele en auditieve waarschuwingen. Beelden kunnen worden verbeterd door de scherpte en het contrast aan te passen en kunnen worden gemanipuleerd met functies zoals rotatie en een picture-in-picture modus. Alle beelden en video's worden direct op het aangesloten iOS-apparaat opgeslagen.

Toepassing en functionaliteit:

De TC002 is ontwikkeld voor het uitvoeren van gedetailleerde thermische inspecties en analyses. De camera wordt direct gevoed door het aangesloten apparaat en is direct klaar voor gebruik na het installeren van de app.

• Temperatuuranalyse: Meet temperaturen op drie manieren: een specifiek punt (Point), de hoogste en laagste temperatuur binnen een lijn (Line), en de hoogste en laagste temperatuur binnen een geselecteerd oppervlak (Surface).
• Aanpasbare waarschuwingen: Stel een boven- en ondergrens voor de temperatuur in. Wanneer deze limieten worden overschreden, geeft het systeem een visuele en auditieve melding.
• Beeldoptimalisatie: Pas de scherpte en het contrast van de warmtebeelden aan voor een helderder en duidelijker beeld.
• Kleurenpaletten: Kies uit diverse kleurenpaletten om temperatuurverschillen op de meest effectieve manier te visualiseren.
• Rapportage: Genereer professionele rapporten direct vanuit de app, compleet met data, watermerken en omgevingsparameters.

Meetmogelijkheden en toepassingen:

De camera biedt diverse functies voor nauwkeurige metingen en is inzetbaar in verschillende professionele en doe-het-zelf-scenario's.

• Golfvormgrafiek: Monitor temperatuurveranderingen over een bepaalde periode en visualiseer deze data in een grafiek om trends en afwijkingen te identificeren.
• Toepassingen: Geschikt voor het opsporen van warmtelekken in gebouwen, het controleren van de staat van HVAC-systemen, het inspecteren van elektrische circuits en het diagnosticeren van mechanische problemen.

Opslag en connectiviteit:

De TC002 maakt gebruik van de infrastructuur van het aangesloten iOS-apparaat voor het beheren van data en de verbinding.

• Opslag: Gemaakte foto's en video's worden direct opgeslagen in het geheugen van de aangesloten iPhone of iPad. Meetgegevens kunnen worden geëxporteerd in Excel-formaat.
• Connectiviteit: De camera wordt via de geïntegreerde Lightning-connector direct aangesloten op een compatibel iOS-apparaat.

Compatibele software en platforms:

Voor de bediening van de warmtebeeldcamera is de bijbehorende applicatie van Topdon vereist.

• iOS: De TC002 is compatibel met iPhone en iPad en functioneert via de Topdon-app, die beschikbaar is in de App Store.

Verpakkingsinhoud:

• 1x Topdon TC002 warmtebeeldcamera
• 1x Draagtas
• 1x Multifunctionele adapterkabel
• 1x Reinigingsdoek
• 1x Handleiding
• 1x Verpakkingsdoos

Technische specificaties: SpecificatieOmschrijving ProductmerkTopdon ProductmodelTCView TC002 Resolutie256x192 pixels Temperatuurbereik-20°C tot 550°C Nauwkeurigheid±2°C of ±2% Thermische gevoeligheid (NETD)< 40 mK bij 25°C LensVaste lens Beeldfrequentie25 Hz OpslagVia aangesloten iOS-apparaat ConnectiviteitLightning-connector VoedingVia aangesloten iOS-apparaat Afmetingen71 x 42 x 14 mm Gewicht30 g
