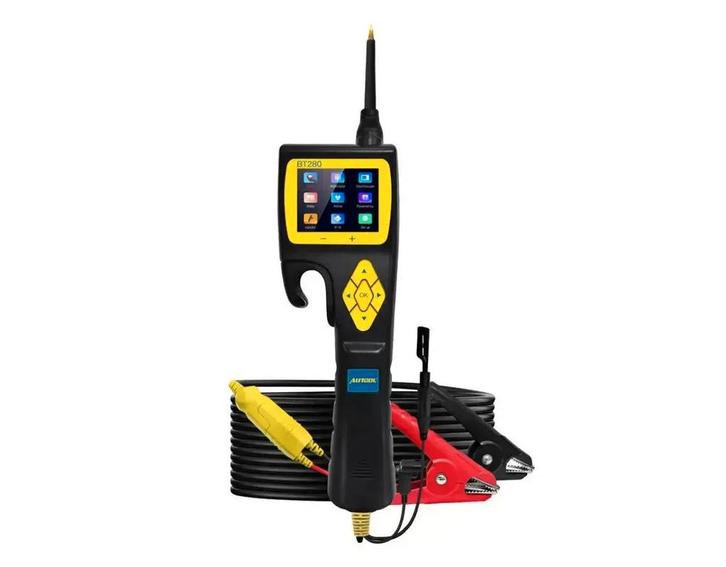

De Autool BT280 is een circuittester voor het diagnosticeren van elektrische systemen in voertuigen met een 9V tot 30V systeem. Het apparaat is uitgerust met een 2.4 inch TFT kleurenscherm voor het weergeven van meetwaarden. De tester heeft een meetbereik voor spanning van 0.1V tot 100V, voor weerstand van 1 tot 200k en voor stroom van 0A tot 18A. De stroomkabel heeft een lengte van 6 meter.

De BT280 beschikt over meerdere modi, waaronder een multimeter-modus voor het meten van spanning, weerstand, stroom, frequentie en voor het uitvoeren van diode- en continuïteitstesten. De oscilloscoop-modus maakt een grafische weergave van signalen mogelijk. Aanvullende functies zijn een relaistest, een injectortest, componentenactivering en een instelbare 0-5V voeding. De smart-modus detecteert automatisch spanning en weerstand. Het systeem is beveiligd met een instelbare stroomonderbreker.

Toepassing en functionaliteit:

De BT280 is ontwikkeld voor het uitvoeren van metingen en tests aan elektrische circuits van voertuigen. De functies ondersteunen het identificeren van problemen zoals kortsluiting, open circuits en de werking van componenten.

• Multimeter-modus: Voor het uitvoeren van standaard elektrische metingen, inclusief DC-spanning, weerstand, stroom, frequentie, diode- en continuïteitstesten.
• Oscilloscoop-modus: Visualiseert elektrische signalen in een grafiek, wat helpt bij de analyse van sensorsignalen en datalijnen.
• Componentenactivering: Kan componenten zoals lampen, motoren en relais van spanning of massa voorzien om hun werking te controleren.
• Relaistest: Test de functionaliteit van automotive relais door het schema op het scherm te volgen.
• Injectortest: Biedt vier testmodi voor het analyseren van de werking van brandstofinjectoren.
• 0-5V voeding: Levert een instelbare uitgangsspanning tussen 0 en 5 volt voor het testen van sensoren en ECU-circuits.
• Smart-modus: Identificeert automatisch de aanwezige spanning of weerstand op de meetpen zonder handmatige instelling.

Meetbereiken en functies:

Het apparaat biedt specifieke meetbereiken en testmogelijkheden voor gedetailleerde diagnostiek.

• DC spanningsmeting: Meetbereik van 0.1V tot 100V.
• Weerstandsmeting: Meetbereik van 1 tot 200k.
• Stroommeting: Meetbereik van 0A tot 18A, met een instelbare stroomonderbreker voor beveiliging.
• Frequentiemeting: Meting van de frequentie van elektrische signalen.
• Polariteitstest: Identificeert positieve en negatieve circuits en geeft dit visueel en auditief aan.

Verpakkingsinhoud:

• 1x Autool BT280 circuittester
• 1x Krokodillenklem voor accu (set)
• 1x Testprobe tip
• 1x Verlengde probe kabel
• 1x Relaistestkabel
• 1x USB-kabel
• 1x Opbergkoffer
• 1x Handleiding

Technische specificaties: SpecificatieOmschrijving ProductmerkAutool ProductmodelBT280 Schermtype2.4 inch TFT kleurenscherm Bedrijfsspanning9V - 30V DC Meetbereik spanning0.1V - 100V Meetbereik weerstand1 - 200k Meetbereik stroom0A - 18A Instelbare voeding0V - 5V Kabellengte6 meter BeveiligingInstelbare stroomonderbreker
