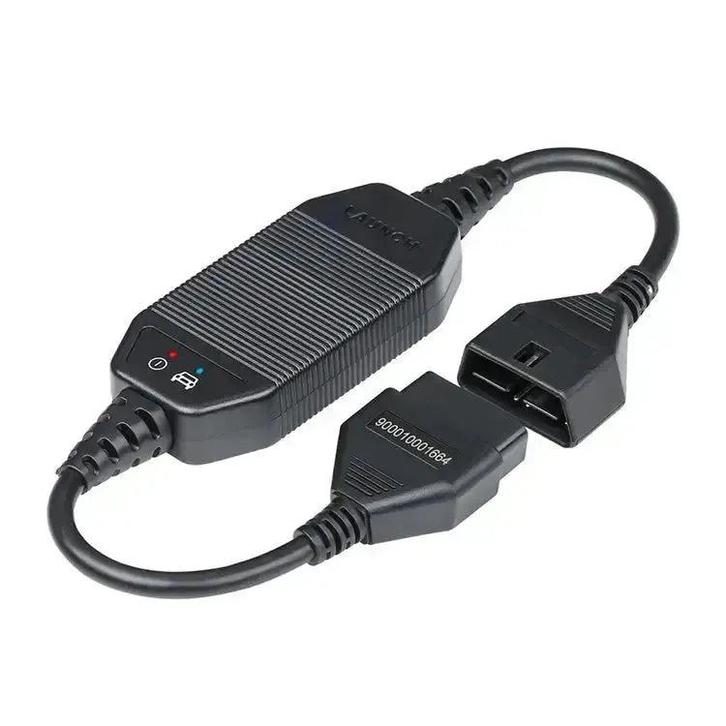

De Launch CAN FD Connector is een verloopkabel die is ontwikkeld voor het verbinden van Launch X-431 diagnoseapparatuur met voertuigen die gebruikmaken van het CAN FD (Controller Area Network Flexible Data-Rate) communicatieprotocol. Deze adapter is nodig voor het uitlezen van moderne voertuigsystemen, met name van merken zoals General Motors, Ford en Jaguar Land Rover vanaf modeljaar 2020, waarvan de elektronische architectuur op het snellere CAN FD-protocol is gebaseerd.

De connector functioneert als een brug tussen de standaard VCI (Vehicle Communication Interface) van het diagnoseapparaat en de OBD-II-poort van het voertuig. Het zet de CAN FD-signalen om, zodat de diagnosecomputer de data kan verwerken. De behuizing is voorzien van LED-indicatoren die de status van de stroomvoorziening en de actieve communicatie met het voertuig weergeven, wat het diagnoseproces ondersteunt.

Toepassing en functionaliteit:

Deze adapter maakt diagnose mogelijk op voertuigen die niet toegankelijk zijn met een standaard VCI zonder CAN FD-ondersteuning. De connector wordt direct tussen de VCI en de diagnosestekker van het voertuig geplaatst.

• Protocolondersteuning: Voegt compatibiliteit toe voor het CAN FD-protocol, dat een hogere datatransmissiesnelheid heeft dan het traditionele CAN-protocol.
• Voertuigdekking: Maakt communicatie mogelijk met recente modellen van onder andere General Motors (GM), Ford, Chrysler, en Jaguar Land Rover.
• Plug-and-play installatie: De adapter vereist geen externe voeding of complexe installatie en is direct operationeel na aansluiting.
• Statusindicatie: Geïntegreerde LED-lampjes geven visuele feedback over de stroomtoevoer en de communicatiestatus.

Compatibiliteit:

De Launch CAN FD Connector is ontworpen voor gebruik met verschillende Launch X-431 diagnoseapparaten die geen ingebouwde CAN FD-functionaliteit hebben. Enkele compatibele modellen zijn:

• X-431 V
• X-431 V+
• X-431 PROS
• X-431 PROS MINI
• X-431 PRO3S+
• X-431 PAD III
• X-431 PAD V

Verpakkingsinhoud:

• 1x Launch CAN FD Connector

Technische specificaties:SpecificatieOmschrijvingMerkLaunchModelCAN FD ConnectorTypeProtocoladapterOndersteund protocolCAN FDAansluiting 1OBD-II 16-pin maleAansluiting 2OBD-II 16-pin femaleBedrijfsspanning9V - 36V DC (gevoed via OBD-II poort)IndicatorenPower LED, Communicatie LED
