De TopDiag P200 is een circuittester voor het diagnosticeren van elektrische systemen in voertuigen. Het is geschikt voor 12V en 24V systemen en heeft een maximaal werkvoltage van 30V. De tester kan spanningen meten tot 100V en weerstand in een bereik van 1 ohm tot 200K ohm.

Naast de basisfuncties van een circuittester, beschikt de P200 over een geïntegreerde oscilloscoop, accutester en injector tester. Het apparaat is uitgerust met een TFT-kleurenscherm en biedt verschillende testmodi, waaronder een multimeter modus en een 'smart test' modus voor automatische detectie van spanning of weerstand. De component activatie functie kan signalen genereren voor het testen van componenten.

Toepassing en functionaliteit:

De P200 wordt gebruikt voor het doormeten en diagnosticeren van elektrische circuits en componenten in voertuigen.

• Circuitdiagnose: Opsporen van kortsluitingen, open circuits en slechte massaverbindingen.
• Componentactivering: Activeren van componenten zoals lampen, motoren en injectoren door het leveren van positieve of negatieve spanning.
• Accutest: Uitvoeren van start-, laad- en belastingstests op 12V accu's.
• Relais- en zekeringtest: Controleren van de werking van 4- en 5-pins relais en zekeringen.
• Injectortest: Analyseren van de signalen en werking van brandstofinjectoren.
• Signaaltracering: Traceren van bedrading en identificeren van circuits.

Meetbereiken en functies:

De tester beschikt over diverse meetmodi die via het menu geselecteerd kunnen worden.

• Smart test: Identificeert automatisch of het signaal spanning, weerstand of polariteit is zonder handmatige omschakeling.
• Multimeter modus: Biedt metingen voor DC/AC spanning, weerstand, diode, continuïteit, stroomsterkte (AMP) en frequentie (Hz).
• Oscilloscoop modus: Visualiseert elektrische signalen als een golfvorm, wat helpt bij de analyse van sensoren en actuatoren.
• Component activatie modus: Biedt drie sub-modi (moment, latch, pulse) voor het gecontroleerd aansturen van componenten.
• Accutester modus: Analyseert de status van de accu door middel van een starttest, laadtest en belastingtest.
• Injectortest modus: Test de prestaties van injectoren door hun signalen te analyseren.

Verpakkingsinhoud:

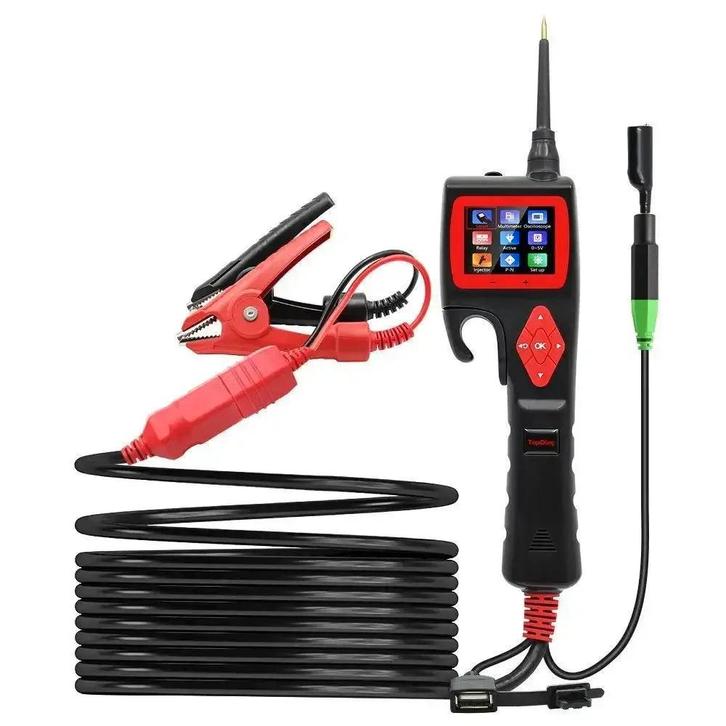

• 1x TopDiag P200 circuittester
• 1x Testsonde tip
• 1x Accuklemmen
• 1x Verlengsnoer (6 meter)
• 1x Handleiding
• 1x Opbergkoffer

Technische specificaties: Specificatie Omschrijving Productmerk TopDiag Productmodel P200 Display 2,4 inch TFT kleurenscherm (320x240 DPI) Voeding 12V / 24V (via voertuigaccu) Minimale werkspanning 9V Maximale werkspanning 30V Maximaal meetvoltage 100V Minimaal meetvoltage 0.1V Weerstandsmeetbereik 1 - 200 k Overstroombeveiliging Ja Kabellengte 6 meter Werktemperatuur 0°C tot 60°C Opslagtemperatuur -40°C tot 70°C
