Kenmerken
Conditie
Gebruikt
Beschrijving

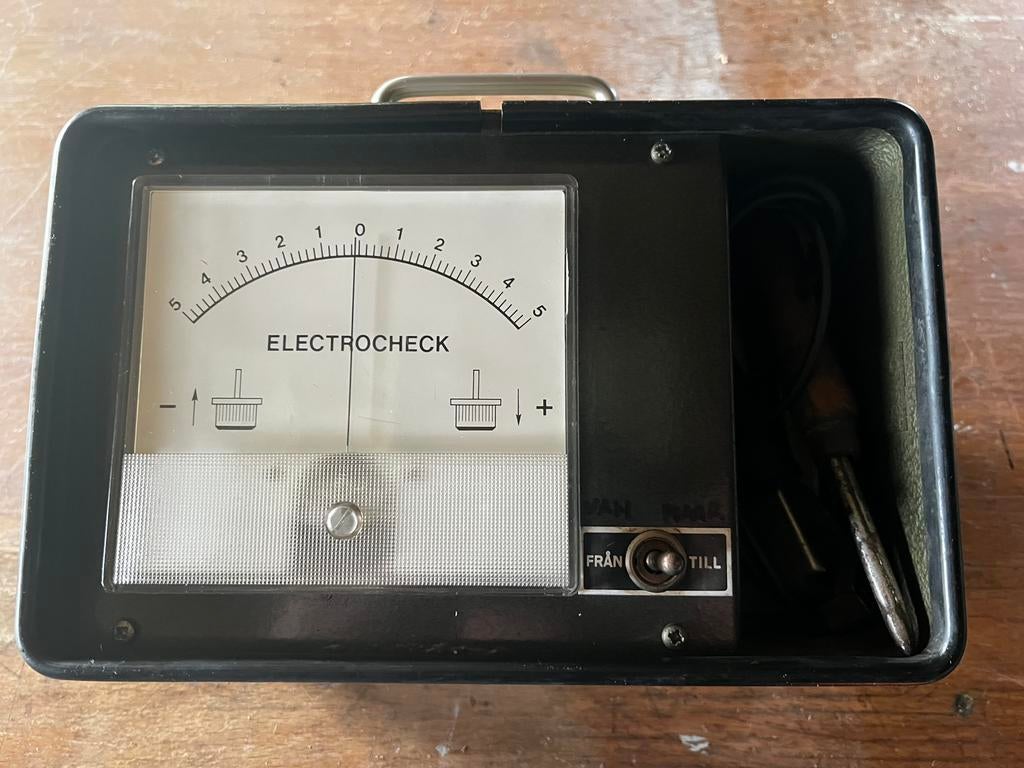

ELECTROCHECK DIODE TESTER 252-40
DIODES VAN DYNAMO, erg handig en effectief om te bepalen welke goed of defect zijn. Komt uit Bosch dient inventaris.
Gebruikshandleiding vertaald:
1. Sluit de stroomtang aan op de negatieve pool van de generator (= het frame als de generator negatief geaard is). Houd de testsonde tegen elk van de drie faseaansluitingen van de statorwikkeling en lees de waarden af.
De toestand van de negatieve diodes wordt weergegeven in punt 4.
2. Sluit de stroomtang aan op de positieve pool van de generator (het frame als de generator positief geaard is). Houd de testsonde tegen elk van de drie faseaansluitingen van de statorwikkeling en lees de waarden af.
De toestand van de positieve diodes wordt weergegeven in punt 4.
3. Van toepassing op generatoren met velddiodes. Sluit de stroomtang aan op de veldaansluiting van de generator. Houd de testsonde tegen elk van de drie faseaansluitingen van de statorwikkeling en lees de waarden af. De toestand van de velddiodes wordt weergegeven in punt 4.
Gelijke meetwaarden bij de faseaansluitingen - diodes zijn in orde.
Kleinere uitslag bij een willekeurige fase-uitgang duidt op een diode met een onderbreking.
Geen uitslag bij een willekeurige fase-uitgang duidt op een diode met een kortsluiting.
Aktiebolaget ÄGEBE
DIODES VAN DYNAMO, erg handig en effectief om te bepalen welke goed of defect zijn. Komt uit Bosch dient inventaris.
Gebruikshandleiding vertaald:
1. Sluit de stroomtang aan op de negatieve pool van de generator (= het frame als de generator negatief geaard is). Houd de testsonde tegen elk van de drie faseaansluitingen van de statorwikkeling en lees de waarden af.
De toestand van de negatieve diodes wordt weergegeven in punt 4.
2. Sluit de stroomtang aan op de positieve pool van de generator (het frame als de generator positief geaard is). Houd de testsonde tegen elk van de drie faseaansluitingen van de statorwikkeling en lees de waarden af.
De toestand van de positieve diodes wordt weergegeven in punt 4.
3. Van toepassing op generatoren met velddiodes. Sluit de stroomtang aan op de veldaansluiting van de generator. Houd de testsonde tegen elk van de drie faseaansluitingen van de statorwikkeling en lees de waarden af. De toestand van de velddiodes wordt weergegeven in punt 4.
Gelijke meetwaarden bij de faseaansluitingen - diodes zijn in orde.
Kleinere uitslag bij een willekeurige fase-uitgang duidt op een diode met een onderbreking.
Geen uitslag bij een willekeurige fase-uitgang duidt op een diode met een kortsluiting.
Aktiebolaget ÄGEBE
...
...
...
...
...
...
...
...
...
...
...
...
Oijen
138x bekeken
3x bewaard
Sinds 27 apr '26
Advertentienummer: m2393157361
