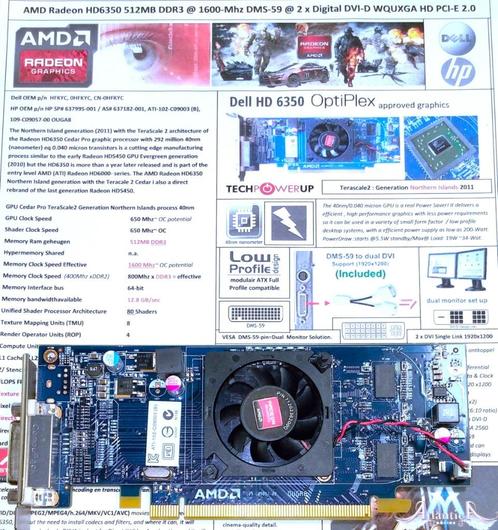

AMD Radeon HD6350 512MB DDR3 PCI-E DMS-59 + 2 x DVI SFF ATX

AMD Radeon HD6350 HD 6350 ATI 512MB DDR3 @ 1600Mhz memory speed effective digital WUXGA widescreen HD Dell Optiplex Lowprofile Low Profile videokaart grafische kaart voor Dual (2x) Display Small Form Factor SFF Laag Profiel.

-Voor Laag profiel / Low Profile SFF Small Form Factor en ATX Desktop modulair te gebruiken

-Inclusief DMS-59 DMS59 adapter kabel naar 2 x DVI-D Digitaal resolutie 1900 x1200 Dual Display ingebrepen

-Windows 10 WHQL certified

-8 maanden niet goed geld terug garantie op de hardware

-PCI-E 2.0 / 2.1 kaart interface

-GPU Cedar Pro generatie Northern Islands 2011 Build voor Dell

-Prijs € 14,95 + € 4,95 verzendbijdrage vanaf DHL parcel track & trace afhaalpunt of (optioneel DHL thuisbezorging)

-De AMD (ATI) Radeon HD6350 wordt geleverd inclusief / inbegrepen met een hoogwaardige VESA MOLEX DMS-59 (Dual monitor Solution 59-pin) adapter/spliterkabel met twee digitale (2x) DVI-D (24-pin) (digital) = Dual Digitale Visuele Interface beeldaansluitingen / Display connectors (Ook leverbaar (optioneel) met DMS-59 naar twee (2) analoge VGA connectors)

-Het PCB print board, GPU en Fan-sink zijn volledig gereviseerd: De koeling gedemonteerd, gecontroleerd en geoptimaliseerd gereinigd en afgewerkt met met nieuwe thermal-compound (Gebruikte vloeistoffen: Arctic Thermal Cleaner / Arctic Thermal Purifiër / Alcohol 96% en Sharkoon Thermal Compound)

-HD6350 is The Northern Island generation (2011) of the TeraScale 2 architecture of the Radeon AMD HD6350 Cedar Pro graphic processor with 292 million 40nm (nanometer) eq 0.040 micron transistors is a cutting edge manufacturing process similar to the early Radeon HD5450 GPU Evergreen generation (2010) but the HD6350 is more than a year later released and is part of the entry level AMD (ATI) Radeon HD6000- series.The AMD Radeon HD6350 Northern Island generation with the Teracale 2 Cedar i also a direct rebrand of the last generation Radeon HD5450. De early Radeon HD6000 series; AMD Radeon HD6350, generatie Northern Island (2011) is onderdeel en een aangepaste rebrand van de Terascale 2 Cedar Pro grafische processor, die ook is gebruik is voor onder andere de Radeon HD5xxx

-De Digital Visual Interface (DVI) ontwikkeld door de Digital Display Working Group (DDWG) voor digitale monitoren / televisies voor het realiseren van een volledig digtale signaaloverdracht met digitale beeldweergave zonder kwaliteitsverlies

-De Digitale beeldkwaliteit is DVI gelijkwaardig aan de DisplayPort en de HDMI aansluiting en tot op zekere hoogte ook qua beeldresoluties tot WUXGA WideScreen Ultra HD.

-DVI is de digitale beeldweergave standaard in de computerbranche en werd in 2016 overgenomen door de opvolger DisplayPort (DP) en in de Film Video Televisie branche door HDMI, echter DVI blijft nog steeds een kwalitatieve veel gebruikte beeldaansluiting voor digitale monitoren.

-Digital DVI-D Single-Link 1920 x 1200 WUXGA (Widescreen Ultra Extended Graphics Array) @ 60Hz x 2 DVI-D (digital) connections (1920 x 1200 x 2 multi-display of gecombineerd= 1 x WQUXGA (3840 × 2400 16:10 ratio) with DMS-59 with DVI-D up to 1 x WQXGA 2560 x 1600 (Dual-link)

-De DMS-59 kan standaard 2 x Single link DVI-D (Digital) Display's aansturen @ WUXGA 1920 X 1200 (hoger dan FullHD) maar met DMS-59 geen 2 x DVI-D Dual Link in WQUXGA 2560 x 1600. De 2 x DVI-D Single Link kunnen wel optioneel worden gecombineerd naar 1 X DVI-D Dual Link mar dat hangt af van verschillende stuurogramma/ software hardware-specificaties.

-DVI-D Single Link heeft een datarate 4.95 Gbit/s @ 165 MHz clock / (Dual Link 9.90 Gbit/s @ 165 MHz) max 24-bit per Pixel per clock cycle (Dual Link 24-bit ~ 48-bit) DVI and HDMI have the same electrical specifications for their TMDS and VESA/DDC

-Men kan optioneel de digitale DVI-D aansluitingen in gewenste gevallen voorzien van DVI naar HDMI adapterblokjes voor 2 x HDMI een gelijkwaardig digitaal beeldsignaal.

-Het grote verschil is dat DVI als digitale beeldaansluiting geen geluid kan transporten via dezelfde kabel. Maar daarvoor was de beeldaansluiting DVI ook niet ontwikkeld, maar juist voor PC monitoren. In de computerbranche was en is dit ook in bepaalde gevallen nog steeds een gescheiden functie door het gebruik van hoogwaardige externe en interne geluidskaarten en onboard Geluid adapters.

-Een DVI-D ondersteund het RGB kleurmodel en HDMI ondersteund ook YCbcr 4:4:4 4:2:2 kleurvariaties echter deze worden voor computergraphics niet gebruikt. Een HDMI 1.4 kabelaansluiting ondersteund 1 x een digitale monitor @ 2560 x 1400.

-DVI is uitgerust met signaal- functies connection ten aanzien van energie besparing en heeft daaarom de EnergyStar certification

-DVI-D is Hot-pluggable en heeft een koppel en ontkoppel functie zonder uitschakeling van de computer.

-Protocol 3 x transition differential transmission signaling Data & Clock

-Vooral het HTPC offline en online mediaplayback aspect en media bestandcompatibiliteit van de 2D-video / media weergave engine is zeer sterk zonder dat ten koste gaat van de 3D GPU en de andere systeembronnen (CPU & RAM) van de PC computer.

-De AMD (ATI) Radeon HD6350 is WHQL = door Windows Hardware Quality Laboratories gecertificeerd door Microsoft en officieel getest (bewaken de kwaliteit van hardware in combinatie met Windows) drivers en stuurprogramma’s voor gebruik met het besturingsysteem; Microsoft Windows 10 (x86 64-bit alle versies en builds) (Windows 8.1 Windows 7 Vista en XP idem.

-De AMD (ATI) Radeon HD6350 zou (lopende onderzoek en volgens insiders/ specialisten ook toegepast kunnen worden gebruikt met het aangekondigde besturingsysteem Microsoft Windows 11 mits men geen gebruik maakt van de zogenaamde update / upgrade methode installatie, maar een ISO (legitieme)(schijfkopie bij Microsoft download van het besturingsysteem Windows 11 en zo de installatie in de vorm van een clean-Install, schone installatie uitvoert zonder gebruik te maken van de upgrade-tools van Windows Update upgrade Adviser e.d. Ways to install Microsoft Windows 11 (bron: Microsoft.) Een manuele / handmatige kale schone installatie (OEM) van Windows 11 is hier dan van toepassing. De strikte-aanvullende systeemeisen kunnen al dan niet met register aanpassingen worden vermeden en gezien dit geen essentiële functies betreffen.

-De AMD (ATI) Radeon HD6350 is een zeer energiezuinige, efficiënte powersaver, de zesde 6e (ATI) Radeon HD 6000 series uit de unified shader architecture processor generatie.

-Zeer geschikt voor universele Small Form Factor systemen en ATX/ Desktop systemen met een PSU voeding vanaf 200W-Watt ~ 240-Watt~ hoger is altijd recommended als U meer grafische taken wilt uitvoeren. De maximale TDP 19-Watt max door fabrikant opgegeven is relatief laag, echter bij intensief gebruik van de 3D engine zal dit zeker hoger uitvallen zoals dit al in diverse onafhankelijke test is gebleken.

-Het Print Circuit Board, zeg maar het blauwe print board gedeelte is voorzien van zogenaamde MSI Military Class Concept hardware. Dat betekent dat de grafische kaart is voorzien van hoogwaardige componenten SMD (surface mounted devices), dat zijn de onderdelen gesoldeerd op het print circuit board. Het gaat dan om bijvoorbeeld de polymerisch/ aluminium solide condensators die langer mee gaan en beter zijn bestand tegen bol staan of blowups, een hogere ESR ripple current tolerantie, lagere tempratuur ontwikkeling realiseert en een hogere efficiency heeft. Ook de SFC (super ferrite Choke ) de metal blokjes die zijn voorzien van hogere current / amperage tolerantie met betrekking tot overklokken. Ook de MOSFET = Metal Oxide Field Effect Transistors (zie afbeeldingen) heeft invoed op de RDS drain source on resistance ; het verschil tussen de totale weerstand current rating in de MOSFET en het verlies / drain van de current source binnen in de MOSFET wordt hierbij positief beinvloed.

-Voorzien van actieve koeling bestaande uit een platte fan-sink met een echt stille brushless silent sleeve ventilator gezien de kaarten oorspronkelijk voor bedrijfskantoorruimten zijn gemaakt. Het PCB print board, GPU en Fan-sink zijn volledig gereviseerd: De koeling gedemonteerd, gecontroleerd en geoptimaliseerd met als laatste nieuwe thermal-compound (Gebruikte vloeistoffen: Arctic Thermal Cleaner / Arctic Thermal Purifiër / Alcohol 96% en Sharkoon Thermal Compound)

-Voorzien van modulaire aangepaste backplate / bracket voor gebruik in zowel Low profile voor lage (Ultra) Small Form Factor (SFF USFF) of Desktop en ATX systemen doormiddel van een schroefje demontabel modulair.

-6 Maanden niet Goed Geld terug Garantie op onvoorziene defecten (vervangend onderdeel garantie)

-Toepassing voorbeeld met deze hardware; Deze series is door Dell Computers getest en aangewezen als officiële Dell Optiplex upgrade opties voor gebruik met de Dell Optiplex SFF Small Form Factor, MT Mini-Tower DT Desktop business line computersystemen.

Dell Optiplex 960 SFF MT DT (2008) Dell Optiplex 980 Dell Optiplex 990 Dell Optiplex 3010 Dell Optiplex 3011 Dell Optiplex 3012 Dell Optiplex 3030

Dell Optiplex 390 SFF MT DT Dell Optiplex 380 SFF MT DT Dell Optiplex 580 SFF DT MT (2009)

Dell Optiplex 780 SFF MT DT Dell Optiplex 760 SFF MT DT Dell Optiplex 740 SFF MT DT (2009) Dell Optiplex 790 MT DT MT Dell Optiplex 9010 Dell Optiplex 9020

Dell Optiplex 740 SFF MT Dell Optiplex 7040 Dell Optiplex 7070 Dell Optiplex GX620 Dell Optiplex GX680 Dell Optiplex GX720 Dell Optiplex 960 Dell Optiplex 980

-----------

SFF Dell Optiplex 380 GX380 (2009), Dell Optiplex 390 GX390 (2011) Dell 580 GX580 (2010) , Dell Optiplex 780 GX780 (2009) Dell Optiplex 760 GX760 (2008) Dell Optiplex 740 GX740 (2008) Dell Optiplex 755 GX755 (2007)

SFF Dell Optiplex 280 GX280 BTX (2004), Dell Optiplex 330 GX330 (2007) Dell Optiplex 360 GX360 (2008) Dell Optiplex 755 GX755, Dell Optiplex 520 GX520 (2005)

SFF Dell Optiplex 745, GX745 745c (2006) Dell Optiplex 320 (2006) Dell Optiplex 330 (2007) Dell Optiplex 620 GX620 (2006) GX520

SFF Dell Optiplex 780 GX780 (2009) Dell Optiplex 790 (2011) GX790, Dell Optiplex 960 GX960 (2008), Dell optiplex 980 X980 (2010)

SFF Dell Optiplex 3010 (2012) Dell Optiplex 3011 (2013) Dell Optiplex 3020 (2013), Dell Optiplex 3030 (2014)

SFF Dell Optiplex 3040 (2015) Dell Optiplex 3240 (2016) Dell Optiplex 3046 (2016) Dell Optiplex 3050 Dell (2017) Optiplex 3060 (2017) Dell Optiplex 3070 (2018)

SFF Dell Optiplex 7010 (2014) Dell Optiplex 7020, Dell Optiplex 9020 (2013) Dell Optiplex 7040 (2015) Dell Optiplex 7440 (2015)

SFF Dell Optiplex 9020 (2013) Dell Optiplex 7040 (2015),Dell Optiplex 7050 (2017), Dell Optiplex 5250 (2017) Dell Optiplex 5055 (2017) Dell Optiplex 5060 (2018)

SFF Dell Optiplex 960, Dell Optiplex 980 (2010) Dell optiplex 990 (2011) Dell Optiplex 9010 (2012)

SFF Dell Optiplex XE (2010), Dell Optiplex XE2 (2013) Dell Optiplex XE3 (2016) Dell Optiplex XE4 (2022)
-------------

Onderdeelnummers: partnumbers HP OEM p/n HP SP# 637995-001 / AS# 637182-001, ATI-102-C09003 (B), 109-C09057-00 OUGA8 Dell OEM p/n HFKYC, 0HFKYC, CN-0HFKYC


2D-HomeTheater: ATI Stream Technology: technique for accelerated video decoding, encoding en transcoding (Transcoding is the process for converting a mediafil.

(XVID/DIVX/MPEG2/MPEG4/h.264/MKV/VC1/AVC) movies can be played on the HD6350, without the need to install codecs and filters, and where it can, it will DXVA enable the playback. DXVA is short for Direct X Video Acceleration and it will play @ full HD with no CPU load @ all
1. Accelerate the conversion of standard and HD video into multiple formats
2. Enable advanced video processing that takes standard definition content to near-HD quality. AMD’s unique Unified Video Decoder 2.2 (UVD 2) through its ATI Stream technology to quickly convert digital video files for use on portable devices.

The print circuit board of the AMD Radeon HD6350 is also designed with durable,longlasting,interference reducing, power efficiënt,heat-resistance, temprature reducing, performance MSI Military Concept class style SMD (Surface Mounting Devices) components onboard such as; Solid Sate Chokes, Solid Capacitors (Alumi.Polymeric) and low-on RDS Mosfets.


Beeldinterface / Beeldaansluitingen

-DMS-59® (=Dual Monitor Solution 59-pin) voor digitale beeldweergave / ptioneel analoge beeldweergave ompatible

Molex's DMS-59 system interface is the standard for connecting both digital and analog monitors to low-profile PCI and AGP graphic cards. Selected by the Multi-Display Interface VESA* committee, the DMS-59 features the Molex LFH (Low Force Helix) contacts, and has become the industry-wide standard for all multi-head monitor graphic card applications, regardless of form factor. Based on the 60-circuit LFH, the DMS-59 uses a voided pin (circuit #58) as the keying mechanism. This connector system consists of a 59-circuit receptacle, plug and eight cable assembly configurations. The cable assemblies offer DMS-59 to any combination of VGA, DVI-D, DVI-I and S-Video. The DMS-59 meets VESA requirements for impedance, cross-talk and skew.


-1 x DMS-59 naar DVI-D (24-pin) Single Link 1920 x 1200 @ 60Hz (1080i 1080p) (Digitaal) (DVI-A analoog is not supported) (DVI-D DVI-I naar HDMI DisplayPort ready met optionele compatibel beeldadapter)

-1 x DMS-59 naar DVI-D (24-pin) Single Link 1920 x 1200 @ 60Hz (1080i 1080p) (Digitaal) (DVI-A analoog is not supported) (DVI-D DVI-!naar HDMI DisplayPort ready met optionele compatibel beeldadapter)


Single-link x 2 DVI-D opties

SXGA (1280×1024) @ 85 Hz with GTF blanking (159 MHz)
HDTV (1920×1080) @ 60 Hz with CVT-RB blanking (139 MHz)
UXGA (1600×1200) @ 60 Hz with GTF blanking (161 MHz)
WUXGA (1920×1200) @ 60 Hz with CVT-RB blanking (154 MHz)
WQXGA (2560×1600) @ 30 Hz with CVT-RB blanking (132 MHz)

Dual-link x 1 DVI-D

QXGA (2048×1536) @ 72 Hz with CVT blanking (2 × 163 MHz)
HDTV (1920×1080) @ 120 Hz with CVT-RB blanking (2 × 143 MHz)
WUXGA (1920×1200) @ 120 Hz with CVT-RB blanking (2 × 154 MHz)
WQXGA (2560×1600) @ 60 Hz with CVT-RB blanking (2 × 135 MHz)
WQUXGA (3840×2400) @ 30 Hz with CVT-RB blanking (2 × 146 MHz)


Specificaties


-PCB: Print Circuit Board AMD 2011

-GPU Generatie Northern Islands 2011 Radeon HD6350 Cedar Pro (ATI ) HD 5K RV810 Architectuur Teracale 2 process 40nm (nanometer) 2011 Rebrand ATI Radeon HD5450

-GPU Clock Speed 650 MHz~

-Memory / fysiek geheugen onboard 512MB DDR3 !

-Niet genoeg geheugen ? Less is more ! De HD6350 512MB DDR3 is net zo snel en met de 64-bit geheugen bus sneller dan 1GB varianten van dit model. (Reden ?: bij deze smalle memory bus van 64-bit kan 1GB niet efficiënt genoeg worden ingezet voor 3D taken en zorgt voor wachtrijen/ files in het verwerken van de grafische data. Daarnaast heb je de snelheid genoeg met DDR3 geheugen, het geheel is dus beter in balans) Als het om Gaming gaat is 1GB in sommige gevallen wel van toepassing, echter dit is geen specifieke gamers kaart, maar zelfs met deze specs zijn er voldoende zwaardere oudere games geschikt (jaar 2008 e.o)

-Memory Effective Clock Speed* 1600MHz DDR !

-Memory Clock Speed (400MHz x DDR2) 800Mhz x 2 =DDR3*

-Memory interface Bus 64-bit

-Memory Bandwidth 12.8 GB/sec

-Unified Shader Architectuur

-Unified Shader Processors 80

-SIMD Compute units 2

-Texture Mapping Units 8 (TMU)

-Render Operator units 4 (ROP)

-Texture Fill-rate 5200 MTexels p/sec !!

-Pixel-Fill rate 2600 MPixels/sec

-FLOPS Floating Points Operations p/sec 107 GigaFlops

-Microsoft DirectX® 11 certified DirectX 11.2 / 11.3 (Windows 7 & 8.1 (de standaard voor Windows 8.1 backwards en forwards compatibel)

-Shader Model 5.0 verbeterde versie t.o.v. Shader Model 4.0

-OpenGL 4.4 OpenCL 1.2

-UVD 2.2 (unified video decoder) significante verbeterde versie van HD videodecoding Avivo HD & Blu-Ray HD DVD @ 1080p /1080i MPEG2 MPEG 4 H.264 VC-1 & Multiple Streaming support

-ATI Stream Multi streaming Hardware Accelerated: OpenCL 1.2 en DirectCompute 11 en ondersteund multiple streaming, Direct3D 11 video acceleration encoding, transcoding en upscaling

-Kaart-Interface PCI-Express 2.0 / 2.1 x16 lanes ( PCI-E 1.1 & PCI-E 3.0 compatibel)

-ATI Power Play power management options / Power Supply Unit PC Voeding vanaf minimaal 240W ~ 300 Watt 18A 12 Volt rail

-Actieve Koeling met Silent ventilator / Fan + Heatsink Fansink met nieuwe thermische koelpasta
