Beschrijving
Deze printplaat upgrade zorgt voor een helder composite videosignaal op je Sinclair ZX81 of Timex 1000 computer.

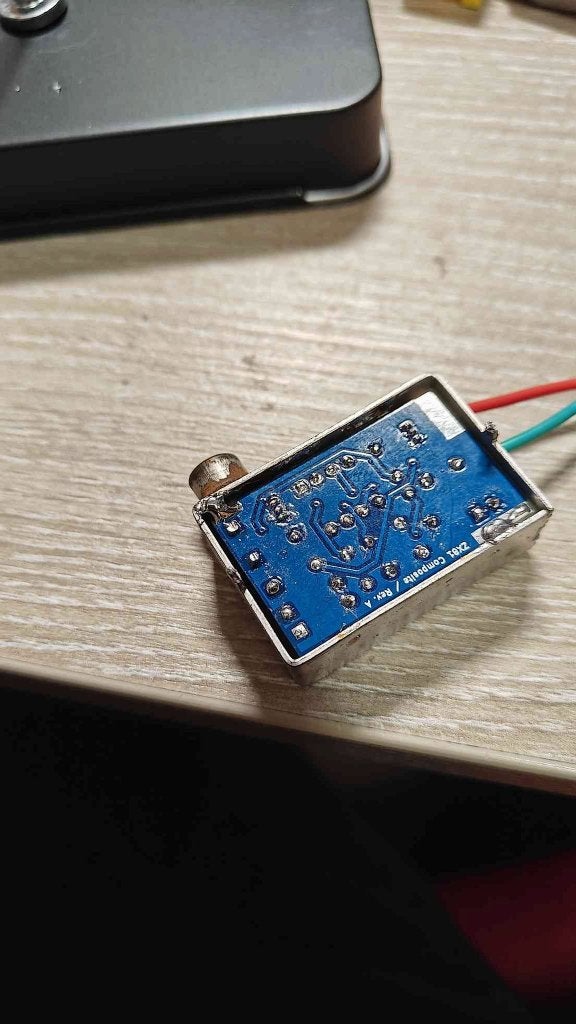

De PCB installeert in de bestaande modulator behuizing en lost het backporch probleem op bij oudere ULA versies. Hiermee krijg je een stabiel, helder beeld op moderne televisies en monitoren via RCA aansluiting.
Technische details:
- Vervangt de oude modulator print
- 555 timer chip genereert backporch voor vroege ULA's
- Werkt ook met 2C210E ULA (555 dan optioneel)
- Design gebaseerd op zx.zigg.net schema's
- RCA composite video uitgang
Montage vereisten:
De print moet gesoldeerd worden op de locatie van de originele modulator PCB. Verbindingen voor 5V, video in en video uit moeten aangebracht worden. Voor mensen met soldeerervaring een prima upgrade.
Leveromvang: Printplaat met onderdelen gemonteerd
Staat: Nieuw, in goede staat
De originele modulator kast van je eigen ZX81 wordt hergebruikt.
Ophalen of verzenden beide mogelijk. Bij interesse of vragen, neem contact op.
De PCB installeert in de bestaande modulator behuizing en lost het backporch probleem op bij oudere ULA versies. Hiermee krijg je een stabiel, helder beeld op moderne televisies en monitoren via RCA aansluiting.
Technische details:
- Vervangt de oude modulator print
- 555 timer chip genereert backporch voor vroege ULA's
- Werkt ook met 2C210E ULA (555 dan optioneel)
- Design gebaseerd op zx.zigg.net schema's
- RCA composite video uitgang
Montage vereisten:
De print moet gesoldeerd worden op de locatie van de originele modulator PCB. Verbindingen voor 5V, video in en video uit moeten aangebracht worden. Voor mensen met soldeerervaring een prima upgrade.
Leveromvang: Printplaat met onderdelen gemonteerd
Staat: Nieuw, in goede staat
De originele modulator kast van je eigen ZX81 wordt hergebruikt.
Ophalen of verzenden beide mogelijk. Bij interesse of vragen, neem contact op.
...
...
...
...
...
...
...
...
...
...
...
...
