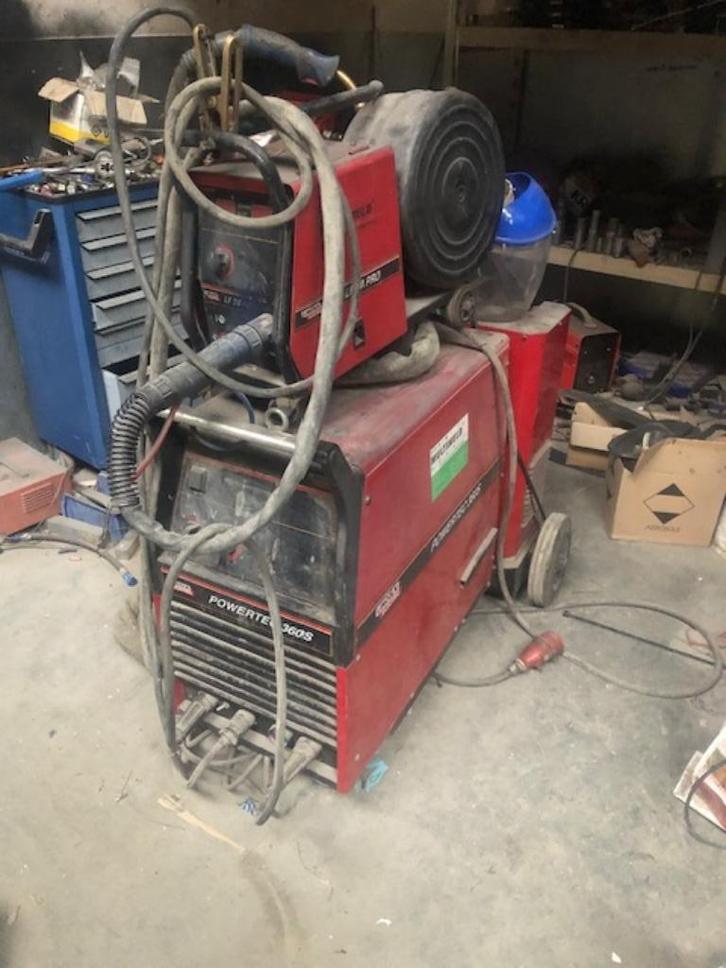

Zeer weinig gebruikt lasapparaat, hooguit 15-20 lasrollen mee gelast. Vloeistofgekoeld.

KenmerkWaarde
Netspanning (ingang)
230 V / 400 V ±10% / 3-fasen assets.lincolnelectric.com+1
Frequentie
50 / 60 Hz assets.lincolnelectric.com
Ingangsvermogen (nominaal bij 40% inschakelduur)
16 kVA assets.lincolnelectric.com
Ingangsstroom (primaire stroom)
~43 A bij 230 V / ~25 A bij 400 V (in de documentatie) ch-delivery.lincolnelectric.com
Lasstroom (uitgang)
30 A tot 350 A assets.lincolnelectric.com+1
Nominale uit-gang bij 40 °C
• 350 A bij 31,5 V bij 40% ED
• 285 A bij 28,2 V bij 60% ED
• 220 A bij 25,0 V bij 100% ED ch-delivery.lincolnelectric.com+2assets.lincolnelectric.com+2
Open-klemspanning (Leerlopen-spanning)
17-48 V DC (afhankelijk van stand) Manuals++1
Zekering / aanbevolen stroomonderbreker
– Voor 230 V: ~40 A traag
– Voor 400 V: ~25 A traag Manuals+
Kabel (ingang)
4-aderige voedingskabel, aanbevolen sectie ~4 mm² voor de voeding Manuals+
Afmetingen (HxBxD)
870 mm × 700 mm × 1.030 mm (voor versies met bredere behuizing) rapidwelding.com
Gewicht
~170 kg (bij watergekoelde uitvoering) rapidwelding.com
Beschermingsklasse / isolatie
IP23, isolatieklasse F assets.lincolnelectric.com+1
Bedrijfstemperatuur
–10 °C tot +40 °C assets.lincolnelectric.com
Opslagtemperatuur
–25 °C tot +55 °C Manuals+
Aansluitingen voor las-kabel
Twee uitgangen: lage inductantie & hoge inductantie voor terug-las-kabel Yumpu
Bedieningsstappen boogspanning
3 coarse (grof) + 10 fijne trappen assets.lincolnelectric.com
