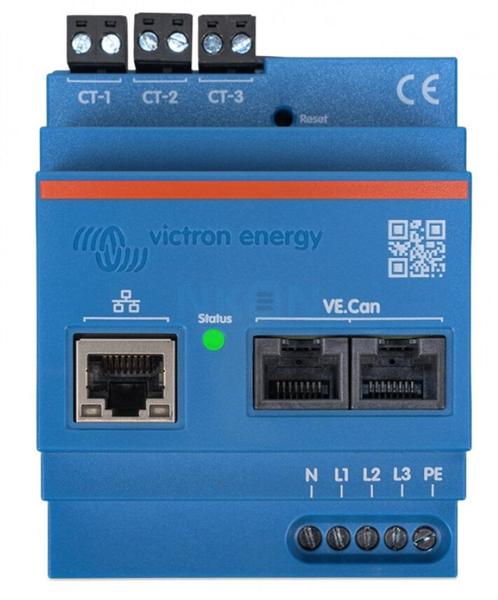

Victron Energiemeter VM-3P75CT

Victron Energiemeters VM-3P75CT

De VM-3P75CT energymeter van Victron kan het vermogen en de energie van een 1-fase of 3-fasen
toepassing meten. Bijvoorbeeld in de verdeelkast of het vermogen van een PV-omvormer, AC-aggregaat of de uitgang van een omvormer en omvormer/acculader meten. De energiemeter VM-3P75CT verbindt met het GX-apparaat via VE.Can of Ethernet en is klaar om zo uit de doos te gebruiken zonder vereiste instellingen.

De energiemeter VM-3P75CT levert supersnelle metingen voor snellere reactietijden in driefasige ESS-systemen. Dankzij split-coil transformatoren is seriebekabeling met de verdeler overbodig, wat installatietijd bespaart. Inclusief 80A transducers.

Kenmerken
• Kan tot 80 A per fase meten (maar nominaal 75 A)
• Modbus/UDP communicatie over Ethernet
• Stroomtransformatoren met gesplitste kern voor makkelijke installatie zonder aanpassing van de huidige bedrading
• Gebruikt vectorregistratiemethode (de vectoren van elke fase L1, L2 en L3 worden opgeteld)

De VM-3P75CT kan voor vier verschillende functies in een GX-apparaat worden ingesteld, zoals de Cerbo GX of de Ekrano GX:
1. Als een netstroommeter en gebruikt als een besturing voor een Energieopslagsysteem (ESS).
2. Om het vermogen van een PV-omvormer te meten
3. Om het vermogen van een AC-aggregaat te meten
4. Als een AC-meter om het vermogen van een specifiek AC-belastingscircuit te meten.
Het biedt twee mogelijkheden voor een aansluiting op een GX-apparaat:
1. Een bekabelde Ethernetverbinding met een lokaal netwerk met de ingebouwde Ethernet-poort zodat het GX-apparaat het kan
bereiken.
2. Een bekabelde VE.Can-aansluiting via de onboard VE.Can-poort rechtstreeks naar het GX-apparaat
Specificaties:

• Spanningsaansluiting: Rechtstreeks
• Nominale spanning L-N: 85 tot 265 VAC
• Nominale spanning L-L: 150 tot 460 VAC
• Frequentie: 50/60 Hz
• Stroomaansluiting: Met stroomtransformatoren (inbegrepen - draadlengte 640 mm)
• Nominale stroom: 75A
• VE.Can-communicatiepoort: Twee RJ45-poorten (VE.Can-afsluitingen inbegrepen)
• Ethernet-communicatiepoort: Eén RJ45-poort, Modbus UDP
• Verversingssnelheid: 100 ms
• Type: Zelf-voeding via L1-N
• Verbruik: 1,45 W / 3,1 VA
• Frequentie: 50/60 Hz
• Materiaal & Kleur: Polycarbonaat, blauw (RAL 5012)
• Spanningsaansluiting: Schroefklemmen 0,25 – 1,5 mm2 (24 – 16 AWG)
• Stroomtransformatoraansluiting: Insteekbare schroefklemmen (inbegrepen)
• Beschermingscategorie: IP20
• Gewicht: 370 g (inclusief verpakking)
• Afmetingen (h x b x d): 90 x 71 x 59 mm (3,5 x 2,8 x 4,6 inch)
• Binnen-/buitengebruik: Alleen binnen
• Bedrijfstemperatuur: Van -25 tot +55 °C
• Opslagtemperatuur: Van -25 tot +70 °C
• Relatieve vochtigheid: < 90 % niet-condenserend
• Hoogte: 2000 m (6562 ft)
• Netspanningsschommelingen: ±0,1 Un
• Te hoge spanning categorie: Cat. II
• Vervuilingsgraad: 2
• Veiligheid: EN-IEC 61010-1
