Flexibele connector voor 8mm COB LEDstrip met 15cm draad

Deze flexibele LEDstrip connector is bedoeld om twee stukken enkelkleurige LEDstrip met elkaar te verbinden zonder te solderen. Aan beide zijden bevindt zich een connector voor de LEDstrip, met daartussen circa 15 cm flexibele aansluitdraad.

De connector is geschikt voor single color COB LEDstrips tot 8mm breed. In tegenstelling tot een rechte strip-to-strip connector hoeven de twee stukken LEDstrip niet direct tegen elkaar te liggen. Hierdoor is deze uitvoering praktisch voor hoeken, niveauverschillen en andere situaties waarin enige afstand of bewegingsvrijheid tussen de strips nodig is.

Waarvoor gebruikt u deze connector?

Deze connector vormt een elektrische verbinding tussen twee afzonderlijke stukken LEDstrip. Beide uiteinden zijn voorzien van een stripconnector. De tussenliggende draad maakt het mogelijk de twee LEDstrips vrijer ten opzichte van elkaar te positioneren.

Dit kan bijvoorbeeld handig zijn wanneer een LEDstrip:

• een hoek moet maken
• van het ene oppervlak naar het andere moet lopen
• een kleine onderbreking moet overbruggen
• door of om een obstakel moet worden geleid
• in afzonderlijke delen wordt gemonteerd
• niet met een starre connector verbonden kan worden

Circa 15cm flexibele verbinding

Tussen de twee connectoren bevindt zich circa 15 cm draad. Hierdoor kan de verbinding worden gebogen en kan de richting van de LEDstrip worden gewijzigd zonder de strip zelf scherp te hoeven buigen.

Dit maakt deze uitvoering veelzijdiger dan een starre rechte of L-vormige connector. Vooral bij montage in meubels, kasten, nissen en andere constructies met hoeken of hoogteverschillen kan een flexibele verbinding praktisch zijn.

Geschikt voor 8mm single color COB LEDstrips

Deze uitvoering is bedoeld voor enkelkleurige LEDstrips met twee elektrische contacten. De maximale breedte van de LEDstrip bedraagt 8mm.

De connector is in het bijzonder bedoeld voor 8mm COB LEDstrips, maar voor een goede aansluiting moeten de breedte en de positie van de contactvlakken van de gebruikte LEDstrip overeenkomen met de connector.

Deze 2-polige uitvoering is niet geschikt voor RGB, RGBW of CCT LEDstrips met meerdere afzonderlijke aansluitcontacten.

Verbinding zonder solderen

De LEDstrips worden rechtstreeks in de connectoren geplaatst. Hierdoor is voor het maken van de verbinding geen soldeerbout nodig.

Voor een betrouwbare elektrische verbinding is het belangrijk dat de koperen contactvlakken van de LEDstrip correct onder de metalen contacten van de connector liggen. De strip moet daarom recht en volledig in de connector worden geplaatst.

Let op de polariteit

Een single color LEDstrip heeft een positieve en negatieve aansluiting. Let bij het aansluiten daarom op de + en - polariteit.

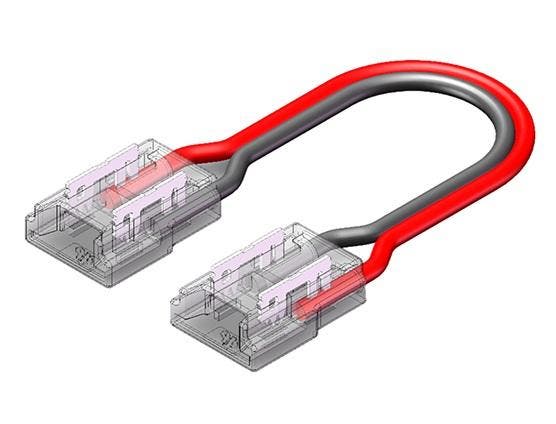

De afgebeelde uitvoering gebruikt een rode en zwarte ader. Controleer bij montage altijd de markeringen op de LEDstrip en zorg ervoor dat de polariteit aan beide zijden van de verbinding correct wordt doorgegeven.

Controleer de LEDstrip vóór montage

Controleer voor het aansluiten de volgende punten:

• De LEDstrip is maximaal 8mm breed.
• Het betreft een single color LEDstrip met twee contacten.
• De kopercontacten zijn schoon en onbeschadigd.
• De strip is op het daarvoor bestemde knippunt afgeknipt.
• De contactvlakken liggen volledig onder de contacten van de connector.
• De polariteit (+ en -) is aan beide zijden correct.

Maximale stroomsterkte 6A

Voor deze connector wordt een maximale stroomsterkte van 6A opgegeven. Bij het ontwerpen van de LEDstripinstallatie moet rekening worden gehouden met de stroom die daadwerkelijk door de connector loopt.

De maximale belasting van de connector mag niet worden overschreden. Houd daarbij ook rekening met de toegestane belasting van de gebruikte LEDstrip, bedrading, voeding en overige onderdelen van de installatie.

IP20: bedoeld voor droge binnenruimtes

De connector heeft beschermingsgraad IP20. Dit betekent dat de connector niet waterdicht is en bedoeld is voor gebruik in droge binnenruimtes.

Voor toepassingen in vochtige ruimtes of buiten is aanvullende bescherming nodig en moet worden gecontroleerd of de volledige installatie geschikt is voor de betreffende omgeving.

Voorbeelden van toepassingen

• Meubelverlichting
• Kastverlichting
• Keukenverlichting
• Vitrines en presentatiemeubels
• Nissen en koofverlichting
• LED-profielen die niet direct op elkaar aansluiten
• Overbruggen van kleine onderbrekingen tussen LEDstrips
• LEDstrips rondom hoeken of obstakels leiden

Flexibele connector of L-connector?

Voor een eenvoudige vlakke hoek van 90° kan een starre L-connector een compacte oplossing zijn. Deze flexibele uitvoering is praktischer wanneer de hoek niet exact 90° is, wanneer de oppervlakken niet in hetzelfde vlak liggen of wanneer enige afstand tussen beide LEDstrips nodig is.

Technische specificaties
ProducttypeFlexibele LEDstrip connectorVerbindingStrip-to-strip met aansluitdraadGeschikt voorSingle color COB LEDstripMaximale breedte LEDstrip8mmAantal polen2-polig (+ / -)Lengte aansluitdraadCirca 15cmTotale opgegeven lengte177mmBreedte connector9,8mmHoogte connector5,7mmMaximale stroom6AIP-waardeIP20IK-waardeIK02Bedrijfstemperatuur-25°C tot +45°CMontageZonder solderenGarantie3 jaarLeveringPer stuk
Belangrijk bij het kiezen van een LEDstrip connector

De aanduiding 8mm alleen garandeert niet dat iedere LEDstrip automatisch past. Controleer daarom vóór bestelling altijd de breedte van de printplaat, het aantal elektrische contacten en de positie van de contactvlakken.

Voor deze connector heeft u een single color LEDstrip van maximaal 8mm breed met twee aansluitcontacten nodig.
