Beschrijving

De Sigma Euro-Comm HF360 XP is een hoogwaardige end-fed verticale antenne die ontworpen is voor radiozendamateurs die 80 tot 10 meter willen werken met behulp van een antenne tuner (ATU). Dankzij het compacte ontwerp kan de antenne zowel op grondniveau als verhoogd worden gemonteerd, afhankelijk van uw persoonlijke voorkeur en de omgeving waar deze geïnstalleerd wordt.

Sigma Euro-Comm HF360 XP HF antenne voor 80 tot 10 meter

Belangrijkste kenmerken:

Frequentiebereik: TX: 3,5 - 30 MHz | RX: 1,8 - 55 MHz
Vermogensbelasting: 1 kW PEP / CW, 200W voor datamodes
Impedantie: 50 Ohm
Aansluiting: SO-239 (UHF-Female)
Totale lengte: 5,5 meter
Waterdichte behuizing (IP65) voor bescherming tegen weersinvloeden
Inclusief montagemateriaal en installatiehandleiding

Hoe werkt de HF360 XP?

De Sigma Euro-Comm HF360 XP wordt gevoed via 50 Ohm coax met een SO-239 aansluiting aan de basis. In de voet van de antenne bevindt zich een 4:1 UNUN-transformator, verpakt in een IP65-afgedichte behuizing. Dit zorgt voor een efficiëntere impedantieaanpassing en een verbeterde afstemming via een externe ATU of de automatische tuner van moderne transceivers.

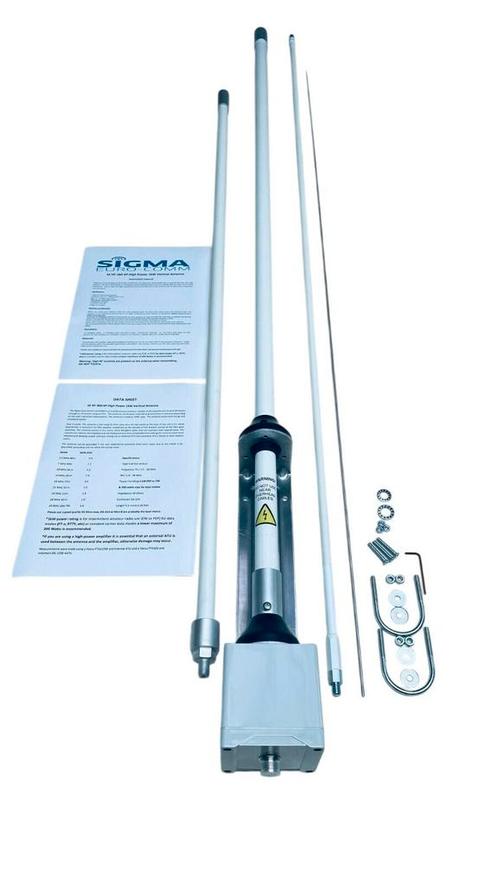

De antenne bestaat uit vier secties: drie glasvezel elementen en een roestvrijstalen taps toelopende spriet. Indien nodig kan de antenne worden geaard om statische storing te verminderen, zonder de afstemming te beïnvloeden dankzij de DC-geaarde UNUN.

Frequenties en SWR met ATUBandFrequentieSWR80m3,5 MHz1.160m5 MHz1.140m7 MHz1.130m10 MHz1.220m14 MHz1.117m18 MHz1.115m21 MHz1.112m24 MHz1.110m28 MHz1.110m29 MHz1.1
