Evolar geluidsreducerende airco omkasting

Nog nooit was een omkasting van Evolar zo compleet. Door middel van een snelle en eenvoudige installatie kunt u de omkasting omtoveren naar een multifunctionele kast die niet alleen uw buitenunit wegwerkt, maar ook het geluid van uw buitenunit aanzienlijk verminderd. Daarnaast wordt het rendementsverlies ook nog eens geminimaliseerd. Ideaal toch?

Kenmerken:

• Eenvoudig en snel te installeren
• Universeel toepasbaar voor airconditioners en warmtepompen
• Geen invloed op werking van de buitenunit
• Compleet geleverd met alle toebehoren
• Geluidsreductie van ongeveer 5 dB

Omschrijving set

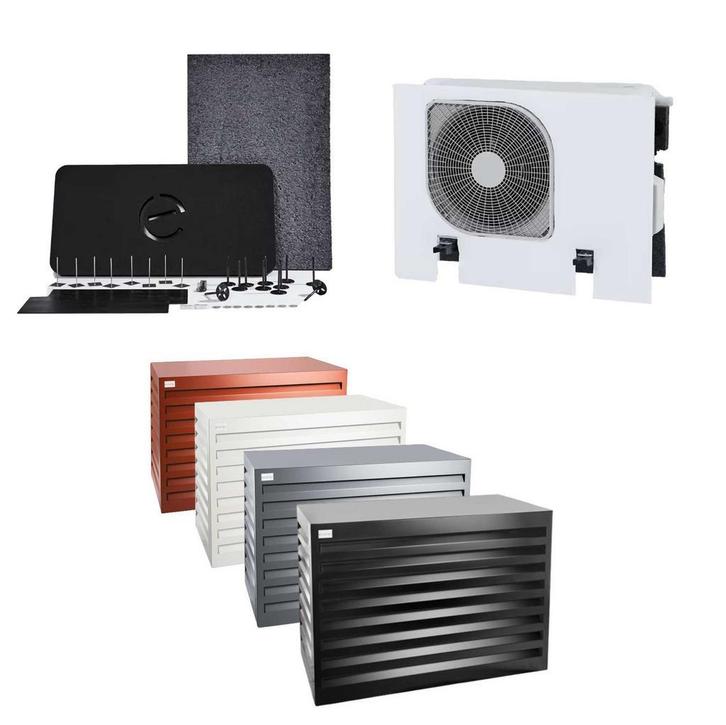

De Evolar Geluidsreducerende warmtepomp en airco omkasting bevat onze Evolar airco omkasting aluminium Small inclusief Geluidsreductie set en Condenser separator. De Evolar omkasting is een duurzame en onderhoudsvrije omkasting gemaakt van gepoedercoat antraciet aluminium, waardoor de omkasting bestand is tegen verroesting. De louvres rondom de omkasting zorgen dat de airco netjes wordt weggewerkt, zonder de werking en het rendement van de airco te belemmeren.

De Geluidsreductie set reduceert het geluid tot circa 5 dB. Hierdoor hoeft u zich geen zorgen meer te maken over geluidsoverlast. Dit is erg fijn voor uzelf, uw buren, maar ook voor de wetgeving. Er zijn namelijk vanuit de overheid nieuwe geluidseisen opgesteld die van toepassing zijn op nieuw te plaatsen airco´s en warmtepompen. Deze installaties mogen niet meer dan 40 dB geluid veroorzaken. Het ideale aan de set is dat deze universeel toepasbaar is voor airconditioners en warmtepompen.

Met de Condenser separator minimaliseert u het rendementsverlies van uw airconditioner. Hiervoor dient het conderschot tussen de buitenunit van uw airconditioner en de behuizing van uw airconditioner geplaatst te worden. Hiermee wordt een fysieke scheiding tussen de inlaat en de uitlaat van uw buitenunit gecreëerd. Doordat er nu een tussenschot voor de buitenunit is geplaatst, is er geen luchtcirculatie meer mogelijk, waardoor de efficiëntie niet verloren gaat!

De gehele set is toe te passen bij vrijstaande montage, montage van de buitenunit voor een muur en montage van de buitenunit op een wandbeugel. De achterzijde van de omkasting is volledig open. Dus wanneer u kiest voor een vrijstaande montage kan er los een Evolar backcover Antraciet Small bijbesteld worden. Deze achterplaat zorgt ervoor dat ook de achterkant van uw buitenunit netjes wordt weggewerkt. Wanneer u kiest voor een wandhangende montage kan er los een Evolar bottom panel Antraciet Small bijbesteld worden. Deze onderplaat is inclusief aansluiting voor de condenswaterafvoer en het zorgt ervoor dat ook de onderkant van de omkasting netjes wordt afgesloten. Bij een montage van de buitenunit voor een muur is een backcover of bottom panel niet nodig, aangezien de grond en de muur zorgen voor een afsluiting van de omkasting.

Wij bieden deze set alleen maar aan inclusief aluminium omkasting, aangezien de Geluidsreductie set niet geschikt is voor onze houten omkastingen.

Montage

Deze unieke set is door middel van de instructievideo's zeer eenvoudig en snel te monteren. Bij de Evolar omkasting zijn de zijkanten bevestigd met scharnieren waardoor u enkel de bovenplaat aan de bovenzijde dient te bevestigen en de twee verstevigingshoekjes aan de onderzijde. Maar voordat u dit doet is het van belang om eerst het isolatiemateriaal van de geluidsreductie set op de bovenplaat te bevestigen. Dit doet u door de bovenplaat op een vlakke ondergrond te plaatsen. Om vervolgens de zwarte strips in het midden erop te plakken. Daarna kunnen de vier pinnen in de hoeken geplaatst worden, zodat het isolatiemateriaal door de pinnen gedrukt kan worden. Het is van belang dat de isolatie gecentreerd vastzit en op zijn plek wordt gehouden door de vier meegeleverde ringen. Om ervoor te zorgen dat de bovenplaat nog op de omkasting past is het van belang om de pinnen net boven de ringen af te knippen. Vervolgens voert u nogmaals dezelfde stappen uit. In het geval van een vrijstaande montage bevestigt u nu het isolatiemateriaal op de achterplaat. Bij een montage aan de muur plaats u de isolatie op de muur. En bij een montage op een wandbeugel plaatst u het materiaal het boven, onder en aan de zijkant van de airconditioner. Dit doet u door het isolatiemateriaal in vier stukken te snijden. Wanneer u dit gedaan heeft kunt u de bovenplaat en indien nodig de achterplaat door middel van de meegeleverde schroeven op de omkasting plaatsen.

Voordat u de omkasting over uw buitenunit plaatst, dient u eerst de condenser separtor op maat te snijden. Hierbij moet u rekening houden met de plaatsingsstaven van uw airconditioner, het ventilatorrooster van de buitenunit en de grootte van de binnenkant van de omkasting van de airconditioner. Wanneer u de condenser separator op de juiste maat hebt gesneden, kunt u het met klittenband aan de buitenunit bevestigen. Plaats vervolgens de behuizing over het geheel en geniet van uw multifunctionele omkasting!

De omkasting is gemaakt van gepoedercoat aluminium. Hij heeft geen effect op de werking van de buitenunit.

De omkasting wordt geleverd inclusief montage materiaal.

De achterkant van de omkasting is volledig open. Als u de omkasting los op de grond wilt plaatsen kunt u een achterplaat bestelllen. Zo is de buitenunit aan alles zijdes afgedekt met lamellen.

  Technische specificaties:

• Kleur: Antraciet
• Materiaal: Aluminium
• Afwerking: Gepoedercoat
• Geschikt voor wandmontage: ja
• Geschikt voor staande montage: ja
• Geschikt voor vrijstaande montage: alleen met extra backcover
• Inclusief montageset: ja
• Compatibel met alle airco werken: Ja, universeel toepasbaar
• Uitvoerig getest, geen invloed op werking airco / warmtepomp: officieel getest door Peutz B.V.
• Geluidsdemping: tot circa 5 dB
• Garantie: 2 jaar

Specificaties

Materiaal: Aluminium
Kleur:

• Zwart RAL 9004
• Wit RAL 9003
• Antraciet RAL 7037
• Rood RAL 8004

Geluiddemping: 5 dB

Uitvoeringen:

Small (EVO-COVER-SB)
Uitwendige hoogte x breedte x diepte: 700 x 1000 x 500 mm
Inwendige hoogte x breedte x diepte: 650 x 950 x 450 mm
Afmetingen geluidsreductie set: 700 x 1000 x 25 mm
Afmetingen condensorschot: 700 x 940 x 27 mm
Prijs: EUR 635,-

Medium (EVO-COVER-MB)
Uitwendige hoogte x breedte x diepte: 800 x 1100 x 550 mm
Inwendige hoogte x breedte x diepte: 750 x 1000 x 500 mm
Afmetingen geluidsreductie set: 800 x 1100 x 25 mm
Afmetingen condensorschot: 800 x 1040 x 27 mm
Prijs: EUR 700,-

Large (EVO-COVER-LB)
Uitwendige hoogte x breedte x diepte: 1100 x 1200 x 650 mm
Inwendige hoogte x breedte x diepte: 1050 x 1100 x 600 mm
Afmetingen geluidsreductie set: 1100 x 1200 x 25 mm
Afmetingen condensorschot: 1100 x 1140 x 27 mm
Prijs: EUR 949,-

XL (EVO-COVER-XLB)
Uitwendige hoogte x breedte x diepte: 1300 x 1700 x 750 mm
Inwendige hoogte x breedte x diepte: 1250 x 1600 x 700 mm
Afmetingen geluidsreductie set: 1300 x 1700 x 25 mm
Afmetingen condensorschot: 1300 x 1640 x 27 mm
Prijs: EUR 1349,-


TOWER (EVO-COVER-XLB)
Uitwendige hoogte x breedte x diepte: 1600 x 1200 x 650 mm
Inwendige hoogte x breedte x diepte: 1550 x 1600 x 600 mm
Afmetingen geluidsreductie set: 1600 x 1200 x 25 mm
Afmetingen condensorschot: 1600 x 1140 x 27 mm
Prijs: EUR 1349,-
