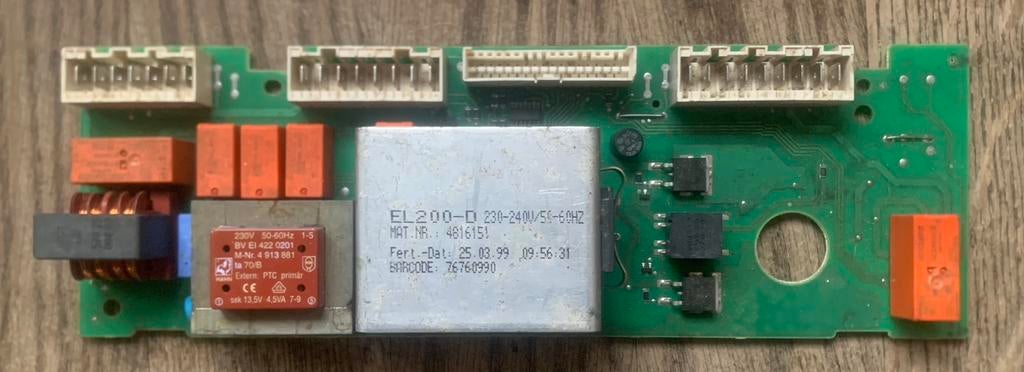

Te koop: printplaat Miele EL200-D
Miele Artikel nummer:4816151

Getest en werkend uit Miele wasmachine gehaald

De printplaat EL200-D wordt toegepast in meerdere Miele-modellen uit dezelfde generatie (W8xx, W9xx)

(Bij een storing: eerst kijken of de koolborstels nog wel goed zijn! En als je die moet vervangen: ook snel even de twee schokbrekers vervangen)

Indien bij een storing van een Miele wasmachine het lampje 'Spoelen' gaat knipperen, is regelmatig een defecte printplaat EL200-D het probleem. Soms is alleen een relais defect, vaak samen met de zekering, i.p.v. de hele print, maar die moeten dan wel vervangen worden.

Het makkelijkst is om de EL200-D, dat is de hoofdprintplaat (de vermogensmodule van de machine) te vervangen.
Deze printplaat verzorgt o.a.:
• aansturing van de motor (en dus de trommel)
• schakelen van verschillende relais' (verwarming, pomp, etc.)
• verwerking van signalen van sensoren (tacho, niveauschakelaar)
• beveiliging (er zit een zekering op de print gesoldeerd)
Deze print werkt meestal samen met een aparte bedieningsprintplaat / -schakelaar (de grote ronde keuzeschakelaar rechtsboven aan de voorkant).

KENMERK VAN DE STORING
Indien het lampje “SPOELEN” brandt (lampje knippert bij stand Spoelen en motor draait niet) zijn meestal de koolborstels versleten. Dus: eerst kijken of die vervangen moeten worden!

In nogal wat gevallen is het een storing in de printplaat Module Miele EL200-D. Je kunt dit constateren door het apparaat uit te zetten en vanaf de nul stand centrifugeren te kiezen en het gekozen programma te starten. Op dat moment vraagt alleen de pomp stroom en de motor van de aandrijving van de wasmachine nog niet. Als vervolgens spoelen weer knippert wanneer je verwacht dat de motor gaat draaien, an is de printplaat het probleem.

Reparatie:
Uitbouw: hoe vervang je de printplaat? (beschreven voorbeeld: bij een Miele W843)
- Stroom eraf!
- Openmaken machine
- Bovendeksel verwijderen
- Zeepdoseringsbak verwijderen
- Drie torx 15 schroeven in voorpaneel linksboven los schroeven
- Drie M10 bouten rondom de rubberen manchet verwijderen
- Deurtje links onder openmaken en glazen deur open trekken
- Aftapslangetje linksonder losmaken van kunststof deurtje
- De voorzijde kan nu 'als een soort deur' (scharnier aan rechterzijde machine) worden geopend
- De printplaat EL200-D wordt zichtbaar
- Maak een foto van alle aansluitingen
- Alle blokken met stroomdraden van de printplaat voorzichtig lostrekken
- Printplaat EL200-D verwijderen

Inbouw:
- Verwissel de (waarschijnlijk) defecte printplaat voor de nieuwe
- Alle voorgaande handelingen in omgekeerde volgorde om machine weer op te bouwen
- Testen, probleem waarschijnlijk opgelost

Het repareren geschiedt uiteraard op eigen risico. Maar het hierboven beschrevene is het meest voorkomende probleem.

Welke wasmachines?

Printplaat EL200-D wordt veel gebruikt in de W800-serie:
W835, W837, W838, W840, W841, W842, W843, W844, W851, 852, W853, W857, W859

W860–W880-serie:
W861, W862, W863, W864, W865, W866, W867, W870, W872, W873, W875, W876, W877

W900-serie:
W961, W963, W969, W971, (ook varianten zoals W9645, W974)

Eventuele overdracht:
- Ophalen bij mij thuis (Utrecht-West, Oog-in-Al)
- Opsturen: verzendkosten voor de koper

evt. nadere info: 0652050167
