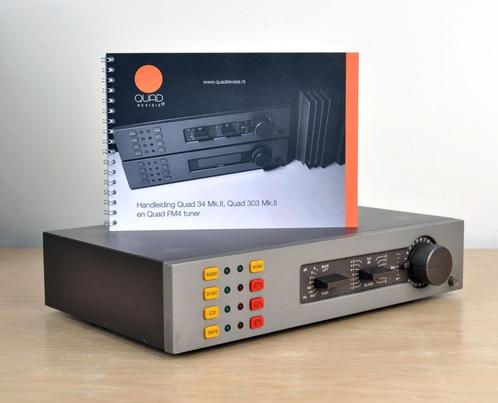

Quad 34/2 voorversterker met nieuwe user manual

Vanaf de introductie in 1984 is de Quad 34 voorversterker een uniek, muzikaal centrum van talloze muzieksystemen geweest met als kenmerken: eenvoud, uitstekende geluidskwaliteit, perfecte klankregeling en veelzijdigheid.
Helaas is de Quad 34 voorversterker ook al jaren een zorgenkindje. Niet alleen de normale slijtage van onderdelen op de printplaat, vooral de printplaat zelf heeft veel last van een soort “printrot” in de niet doorgemetaliseerde tweezijdige print en overspraak tussen de sporen zodat er allerlei klachten ontstaan die vrijwel niet op te lossen zijn. Bovendien stopt het proces na reparatie niet en kunnen weer andere sporen nieuwe storingen veroorzaken.
Kortom, het vervangen van versleten onderdelen zoals we bij andere apparaten dagelijks doen, is hier niet afdoende voor een perfect werkend apparaat. Daarom repareren we de oudere versies van de 34 al een tijdje niet meer omdat het veel tijd kost en we er geen garantie op kunnen geven.
Toch is dat zonde want de Quad 34 is een hele mooie voorversterker met een fantastische klankregeling.
Het goede nieuws is dat Armand van Ommeren van Quadrevisie het moederbord van de Quad 34 herontworpen heeft zodat deze prachtige voorversterker tot nieuwstaat gerestaureerd kan worden: het complete moederbord wordt vernieuwd waarmee alle aangegeven problemen tot het verleden behoren en een reeks praktische punten, zoals de balansregeling en de “vlaggetjes” ook zijn opgelost.
Quadrevisie en Vintage Audio Repair hebben de krachten gebundeld waardoor we de tot nieuwstaat gerestaureerde Quad 34 kunnen leveren. Ook uw DIN of Cinch Quad 34 kunnen we voorzien van een nieuw moederbord.
Vintage Audio Repair restaureert al zo’n 12,5 jaar vintage audioapparatuur en Quadrevisie specialiseert zich al ruim 15 jaar in de restauratie en innovatie van klassieke Quad audio. Waar Vintage Audio Repair zich o.a. bezig houdt met de Quad 2 serie (buizen) en de 3 en 4 series, beperkt Quadrevisie zich tegenwoordig vrijwel uitsluitend tot de Quad 33/303 en 34.
Samen hebben we de afgelopen jaren vele honderden Quad sets onder handen gehad voor even zovele tevreden klanten. Om de kwaliteit te verhogen en de levensduur te verlengen zijn we steeds op zoek naar technische verbeteringen om deze inmiddels bijna 60 jaar oude sets als nieuw te restaureren; aangepast aan de huidige tijd maar vanzelfsprekend met behoud van het geniale ontwerp.
Vanuit deze zoektocht, die in technische zin opmerkelijk parallel loopt, hebben Vintage Audio Repair en Quadrevisie besloten de krachten te bundelen. Dankzij deze samenwerking kunnen we een breder aanbod van Quad apparaten aanbieden en deze producten ook in de toekomst blijven verfijnen. Samen kunnen we nu de complete elektronica inclusief schakelaars van de 3 en 4 series vervangen zodat deze legendarische voor- en eindversterkers technisch echt weer als nieuw zijn.

Technische specificaties

• Frequency response: 20Hz to 20kHz
• Total harmonic distortion: 0.05%
• Input sensitivity: 3mV (MM), 100mV (line)
• Signal to noise ratio: 75dB (MM), 88dB (line)
• Output: 100mV (line), 0.5V (Pre out)
• Dimensions: 321 x 64 x 207mm
• Weight: 3.2kg

Uitgevoerde werkzaamheden

• Upgrade tot 34/2
• Nieuw moederboard, opgebouwd met nieuwe, hoogwaardige componenten,
• ontwikkeld door Quadrevisie. waarmee er sprake is van een sterk verbeterd
• ontwerp.
• Nieuwe balans potmeter.
• Instelvlaggetjes vervangen door dipswitches.
• Stekkerverbindingen voor toetsenbordje.
• Acht aanpassingen voor pickup elementen MM en MC
• Controle.
• Duurtest.
• 1 jaar garantie.

Bekijk scherpere foto's op onze website.
