Gereviseerde kaartjes Quad 33

Gereviseerde insteekkaartjes voor Quad 33

Hoewel ik in principe geen losse onderdelen lever, maak ik voor één toepassing een uitzondering en wel voor de insteekkaartjes van de Quad 33. Het simpelweg vervangen van de vijf insteekkaartjes is zonder enige technische kennis te doen en levert een levert een duidelijk hoorbare verbetering op. Onderbrekende kanalen worden door deze kaartjes NIET opgelost!

Quad 33 voorversterkers kunnen wel een opfrisbeurt gebruiken: de transistoren zijn van een oude generatie uit eind jaren zestig en Quad had de gewoonte om meer op de prijs dan op de kwaliteit te letten, onder het motto “dat hoor je toch niet”. De alleroudste Quad 33 voorversterkers van eind jaren zestig, begin jaren zeventig, hebben nog vertinde contacten, de gereviseerde kaartjes hebben vergulde contacten, en dat alleen al geeft een verbetering.

Gouden jubileum
Veel Quad 33 voorversterkers zijn al rond de vijftig jaar oud en krijgen last van onderbrekende druktoets schakelaars. Vroeg of laat krijgen ze dat allemaal en dat verschijnsel heeft niets te maken met de insteekkaartjes: het vervangen van de kaartjes lost dat probleem, dat zich uit in onderbrekingen van het linker of rechter kanaal, niet op. De enige oplossing daarvoor is een nieuw moederbord met nieuwe druktoets schakelaars. Het gebruik van contactspray wordt dringend afgeraden: dat maakt het alleen maar erger!

Een complete revisie met nieuw moederbord, nieuwe druktoets schakelaars inclusief aangepaste voeding en gereviseerde kaartjes kost € 395,-- Eventueel nieuwe knopjes op de druktoetsen + € 30.

Een complete revisie als hiervoor maar met als extra twee stel cinch (tulp) ingangen voor CD en PU in plaats van de klepjes, komt op € 495,--

Vijf kaartjes

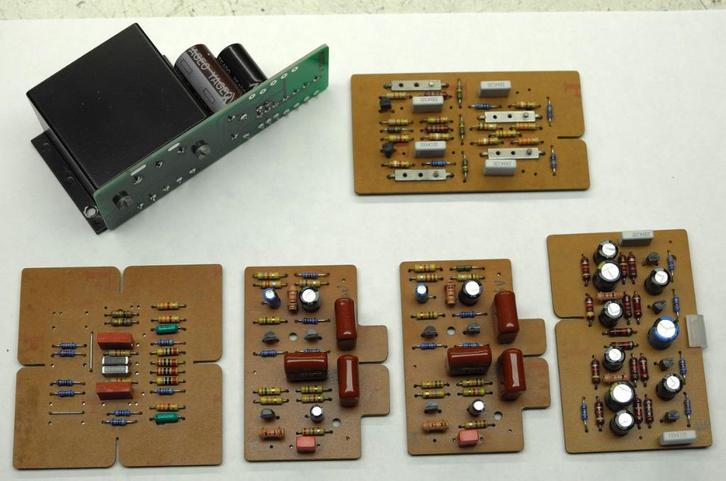

De Quad 33 voorversterker heeft vijf insteekkaartjes:
- Disc Adapter – voor aanpassing aan diverse PU-elementen (géén MC!)
- Tape Adapter – voor aanpassing aan diverse recorder eigenschappen
- RIAA versterker – voor extra versterking van het PU-element (géén MC!)
- Twee output versterkers – levert de versterking voor de klankregeling en de uitgang

Nogmaals: alleen wanneer de druktoets schakelaars nog goed functioneren heeft het zin de insteekkaartjes te vervangen door gereviseerde exemplaren met betere transistoren, deels metaalfilmweerstanden en nieuwe condensatoren en vergulde contacten.

Disc Adapter
De Disc Adapter kan op vier manieren worden ingestoken. Een gereviseerd kaartje heeft op de S1 zijde – die was door de fabriek ongebruikt gelaten – een aanpassing voor CD-speler of DAC. Voor hen die geen platenspeler (meer) gebruiken, kan de Disc ingang dan voortaan worden gebruikt voor de CD-speler, DAC o.i.d.
Een andere wijziging is de impedantie voor platenspeler die af fabriek op 68 kohm staat, wat strikt genomen fout is: dat zou 47 kohm moeten zijn. Quad had echter een hele goede reden om dat te doen: in de tijd dat de Quad 33 uitkwam (1967), waren er heel veel pickup elementen die een hinderlijke piek hadden rond de 12 kHz (Philips GP400 b.v.) en daarmee een wat schreeuwerig karakter. Door de impedantie van de ingang te verhogen naar 68 kohm wordt die piek enigszins onderdrukt. Typisch Engels is wel dat ook toen dit niet meer nodig was, deze “correctie” werd gehandhaafd....

Complete set van vijf gereviseerde kaartjes € 50 inclusief BTW en verzending binnen Nederland. Buiten Nederland + € 10
