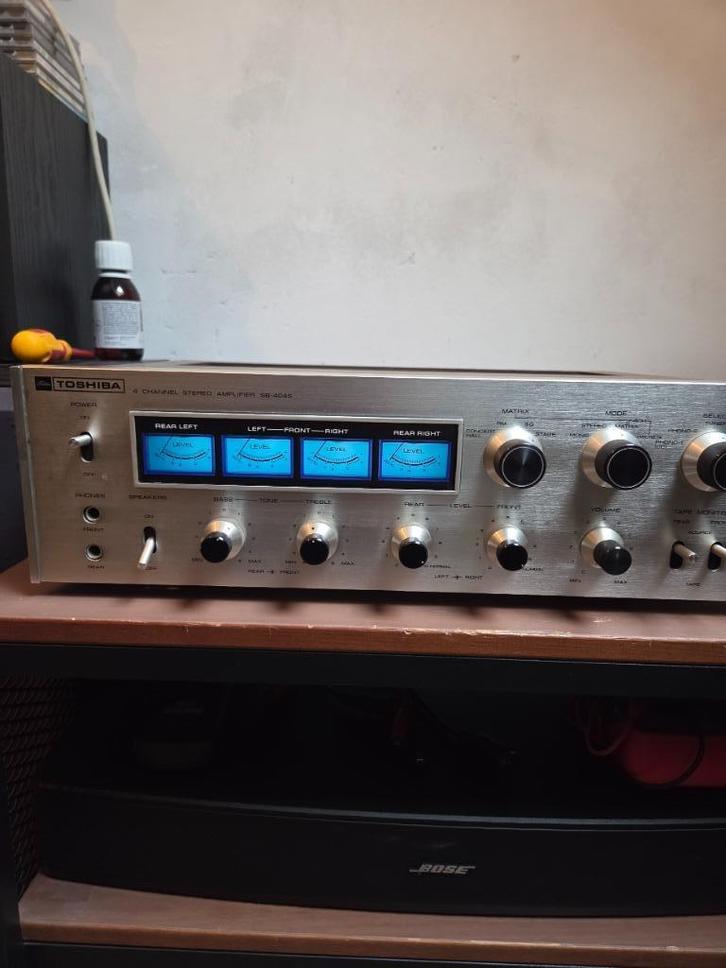

TOSHIBA SB-404S Quadro versterker (1973)
Werkt geheel naar behoren en is hier te beluisteren
Tevens zijn de potmeters gereinigd en zit er nieuwe verlichting in de meters dus in goeie staat.

Een 4-kanaals voorversterker met een 4-kanaals decoder.
SB-404 is uitgerust met een decodereenheid van de QM-methode (in sommige catalogi werd de RM-methode beschreven in plaats van de QM-methode).
Ook is de SB-404S uitgerust met een SQ-decoder als bovenmodel.
Het is uitgerust met een onafhankelijk prest-circuit en kan worden gebruikt als een discreet 4-kanaals systeem door een 4-kanaals dek aan te sluiten. Het kan ook worden gebruikt als een CD-4-systeem door een demodulator (SY 504) aan te sluiten.
Het pre-hoofdcircuit bestaat uit vier onafhankelijke systemen.
De transistors die in het circuit worden gebruikt, zijn 2SC1000 transistors met ultralage ruis, vervaardigd door Toshiba. Deze transistor is vervaardigd volgens de PCT-productiemethode (Perfect Crystal Device of Technology) en heeft uitstekende eigenschappen zoals 1/2 bij 100 Hz en 1/3 bij 10 kHz in vergelijking met conventionele ruisarme transistors.
De SB-2SC1000 gebruikt in totaal 27 2SC1000 units voor alle circuits in 404 s.
Er is een equalizercircuit voor condensatorcartridges ingebouwd.
Dit maakt het mogelijk om Toshiba Record Player SR-80C en Electret Type Condensor Cartridge C-401S serie te gebruiken.
Het eindversterkercircuit maakt gebruik van een OCL-type IC-power pack dat rechtstreeks op alle trappen is aangesloten.
Door alle trappen direct gekoppeld te maken, wordt verslechtering van verschillende karakteristieken door koppelingscondensatoren voorkomen en worden frequentiekarakteristieken en rekkarakteristieken verbeterd.
Er is een BTL-aansluiting beschikbaar voor 2-kanaals weergave en de output kan worden verhoogd met behulp van vier eindversterkers.
Een 4-kanaals voorversterker met een 4-kanaals decoder.
Type 4-kanaals voorhoofdversterker
Hoofdversterker sectie
Effectieve output (vervorming 0,4%) 26W + 26W (8 ohm,BTL)15Wx4 (8 Ω)
Muziekkracht 30W + 30W (8 ohm, BTL)
17Wx4 (8 Ω)
Totale harmonische vervormingsfactor 0,4% (8 Ω bij nominaal vermogen)
Vervormingsfactor voor kruismodulatie 0,8% (8 Ω bij nominaal vermogen)
Frequentie karakteristiek 10 Hz ~ 55 kHz + 0 -3dB
Ingangsgevoeligheid / impedantie Hoofdingang: 0.5V/37k Ω
Restgeluid 0,5 mV (8 Ω)
Dempingsfactor 20 (8 Ω)
Luidspreker impedantie
4 Ω ~ 16 Ω (8 Ω ~ 16 Ω bij BTL)
Voorversterker sectie
Ingangsgevoeligheid / impedantie
Phono1 MAG : 2.5mV/47k Ω
Phono1 cc : 30mV/70k Ω
Phono2 : 2.5mV/47k Ω
Tuner : 150mV/47k Ω
Aux1 (4 ch), Aux2 (4 ch) : 150mV/47k Ω
4 ch Tape : 500mV/47k Ω
Uitgangsniveau
Tape opname: 150mV
Din: 30mV
Pre out : 0,5 v (max. 4,2 v)
Frequentie karakteristiek
5 Hz ~ 100 kHz + 0 -3dB
Totale harmonische vervormingsfactor
0,04% (bij nominaal vermogen)
Maximale ingangsspanning (1 kHz)
Phono MAG: 100mV
Phono CC: 1.2V
Toonregeling
Bas : ± 10 dB (100 Hz)
Hoge tonen : ± 10 dB (10 kHz)
Afwijking van de equalizer
± 0,5 dB voor RIAA
Signaal-ruisverhouding
Telefoon: 65dB (2,5 mV)
CC: 70dB (30 mV)
Aux: 80dB (150 mV)

Halfgeleider gebruikt
IC : 5
Transistor : 27
Diode : 10 stuks
Externe afmetingen Breedte 400x Hoogte 115x Diepte 280 mm
Gewicht 7,5 kg

Inruil Audio is bespreekbaar !!
