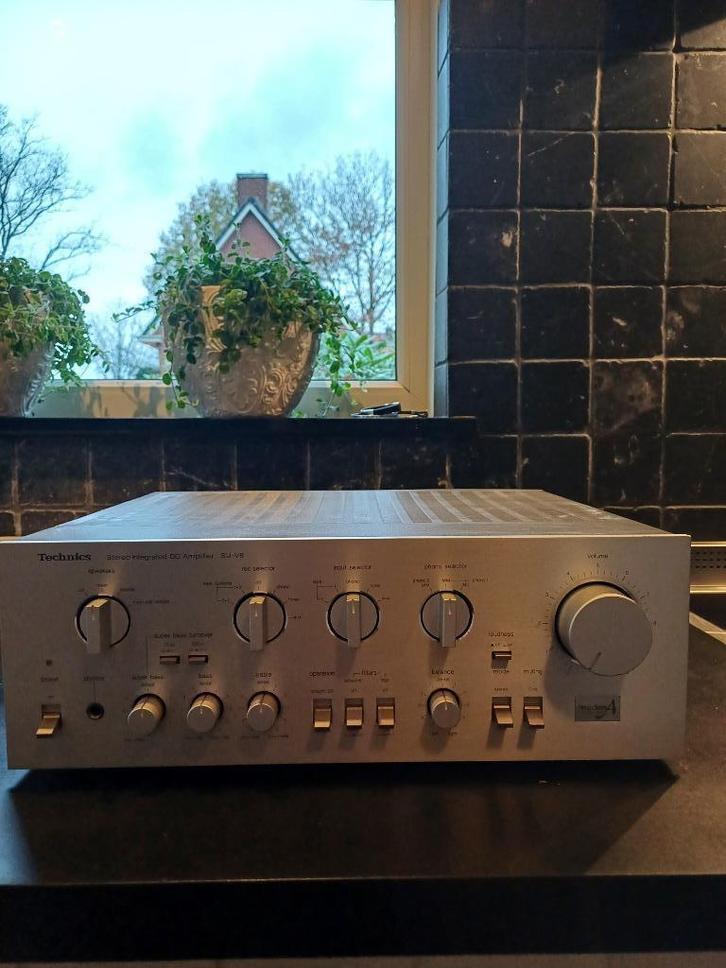

Hele mooi klasse A versterker gemaakt tussen 1980 en 1984 in Japan. Het is een zeer fijne versterker met maar liefst 2 x 110 W uitgangsvermogen bij 8 Ohm. Was gemaakt voor de Amerikaanse markt en draait op 110 V. Komt echter met de bijbehorende omvormer van 110 V naar 230 V. Deze versterker is helemaal nagekeken en is kraakvrij en heeft een super mooi geluid.
Hij weegt maar liefst ruim 15 kg. Hij wordt niet verzonden. Is uiteraard te beluisteren in Gieten. Zie specs onderin.

Geïntegreerde DC-versterker met het originele nieuwe klasse A-systeem van Technics.

Het maakt gebruik van een nieuwe klasse A-versterkingsmethode met een synchrone biasschakeling, uniek voor Technics, en elimineert schakelvervorming, de oorzaak van geluidstroebelheid.
Schakelvervorming treedt op in klasse B- en klasse AB-versterkers omdat de positieve en negatieve golfvormen symmetrisch worden nabij het nulpunt van het signaal door het accumulatie-effect van draaggolven wanneer de uitgangstransistor wordt in-/uitgeschakeld. In een synchrone biasschakeling wordt een constante bias toegepast op de uitgangstrap, zodat de uitgangstrap altijd actief is en de schakelvervorming 0 is.
In de nieuwe klasse A wordt ook de crossoververvorming geëlimineerd.
De crossoververvorming wordt veroorzaakt door een tijdsvertraging tussen de positieve en negatieve golfvormen als gevolg van een teveel of tekort aan ruststroom, en de golfvorm zelf heeft geen ideale kwadratische karakteristiek en de gecombineerde positieve en negatieve overdrachtskarakteristiek wordt geen rechte lijn. In de nieuwe klasse A zijn het signaalpad en de biasstroom onafhankelijk, waardoor de uitgangstransistor altijd een geschikt werkpunt behoudt. De snelle responsdiode die schakelt tussen de positieve en negatieve golfvormen heeft een bijna ideale kwadratische karakteristiek, waardoor de crossoververvorming 0 is. Er

wordt gebruikgemaakt van een rechtlijnig DC-systeem waarbij een ingang met hoge versterking rechtstreeks is aangesloten op een DC-vermogensversterker met hoge versterking om getrouwe amplitude- en fasefrequentiekarakteristieken tot aan het DC-gebied te verkrijgen.
Bovendien bestaat het differentiële versterkercircuit van de vermogensversterker in de eerste fase uit één chip met dubbele FET, en wordt de DC-drift onderdrukt tot ± 10 mV of minder in het bereik van -10 ℃ tot + 50 ℃. Bovendien wordt NFB onderdrukt tot 45 dB door een circuitconfiguratie te gebruiken die de kale karakteristieken aanzienlijk verbetert, zoals een lineair cascodecircuit en een 3-traps Darlington-circuit.

De phono-equalizer maakt gebruik van een ruisarme differentiële versterker met dubbele FET in de eerste fase. Zowel MM als MC zijn ICL-equalizers met een aangesloten ingangscondensator, wat resulteert in een ruisarm MC-basisontwerp met hoge versterking.

Het maakt gebruik van een geconcentreerd vermogensblok en door de voeding en de uitgangstransistor te integreren en deze op de kortst mogelijke afstand met elkaar te verbinden, wordt hoogfrequente vervorming veroorzaakt door elektromagnetische golven geminimaliseerd.

De voeding heeft twee volledig onafhankelijke voedingsconfiguraties met aparte vermogenstransformatoren voor het linker- en rechterkanaal, waardoor transiënte overspraak in de voeding wordt geëlimineerd.
Bovendien wordt een constante spanningsbelasting via FET gebruikt voor de foutdetectieschakeling van de constante spanningsvoeding. Door stabiel een constante spanning met een hoge rimpelverwijderingssnelheid aan te leveren aan de spanningsversterkingstrap tot aan de eerste trap van de hoofdversterker, wordt zelftransiënte overspraak voorkomen.
De voedingstransformator heeft een structuur waarbij de spoel in speciale hars zweeft en in een afschermingsbehuizing is opgeborgen. Dit zorgt voor een kooiconstructie en een hoge signaal-ruisverhouding (waardoor mechanische trillingen van de transformator worden geminimaliseerd).

Uitgerust met een Super Base Tone Control waarmee u de luidsprekerfrequentie en -karakteristieken met maximaal een octaaf in het lage bereik kunt uitbreiden met shelving-toon.
Deze Super Bass kan niet alleen worden gebruikt om de frequentiekarakteristieken in het ultralage bereik van de luidsprekers te corrigeren, maar ook om de lage tonen te elimineren die worden veroorzaakt door de akoestische eigenschappen van de luisterruimte. Wanneer de nagalm lang is, zal de ruimte onaangenaam klinken op een specifieke frequentie in het lage bereik. Met Super Bass ingeschakeld, kan de normale bastoonregeling worden gebruikt om alleen de lage tonen te dempen.

De toonregeling is een type dat in het midden afwijkt.

Uitgerust met een automatisch herstelcircuit dat de luidspreker uitschakelt door een relais te activeren wanneer er een DC-component op de luidsprekeraansluiting verschijnt of wanneer de luidsprekeraansluiting kortgesloten is.

Type
Geïntegreerde DC-versterker

Effectieve uitgang (20 Hz tot 20 kHz)
110W + 110W (8 Ω, 0,007%)
Totale harmonische vervormingsfactor
0,003% (nominaal uitgangsvermogen -3 dB, 20 Hz tot 20 kHz)
Vermogensbandbreedte (THD 0,02%)
5 Hz tot 100 kHz
Frequentierespons (rechtstreeks gelijkstroom)
DC ~ 20 kHz + 0 -0,1 dB
DC ~ 150 kHz + 0 -3 dB
TIM
Onmeetbaar
SN-verhouding (IHF-A, rechte DC)
106 dB
Restruis (directe gelijkstroom)
550 μV
Dempingsfactor (8 Ω)
60
Belastingsimpedantie
Hoofd of extern: 4 Ω ~ 16 Ω
Hoofd en extern: 8 Ω ~ 16 Ω

Ingangsgevoeligheid / impedantie
Phono MM: 2,5 mV/47k Ω
Phono MC: 170 μ V/47 Ω
Tuner, Aux, Tape: 150 mV/47k Ω
Phono SN-verhouding
MM:88dB
MC: 71 dB (250 μV-ingang)
Phono-frequentiekarakteristieken
20 Hz tot 20 kHz, RIAA ± 0,2 dB
Schappentoon
Bas: ± 7 dB (100 Hz)
Treble: ± 10 dB (20 kHz)
Superbas: + 12 dB (30 Hz, 12 dB/oct)
Omzetfrequentie
Bas: 500 Hz
Treble: 2 kHz
Superbas: 75 Hz, 150 Hz (12 dB/oct)
Filter
Hoog: 7 kHz, -6 dB/oct.
Subsonisch: 20 Hz, -12 dB/oct.
Luidheidsregeling
+ 7 dB (50 Hz, volume -30 dB)
Dempen
-20dB

Kracht
100 VAC, 50Hz/60Hz
Stroomverbruik
260W
Buitenafmetingen
Breedte 430x Hoogte 153x Diepte 351 mm
Gewicht
15,7 kg
