CNC frees / graveermachine

Aangeboden een extreem stevige en precieze CNC frees/graveermachine, prima geschikt voor metaal. Het is echter wel een project dat nog afgemaakt moet worden. Helaas heb ik hier geen tijd meer voor.

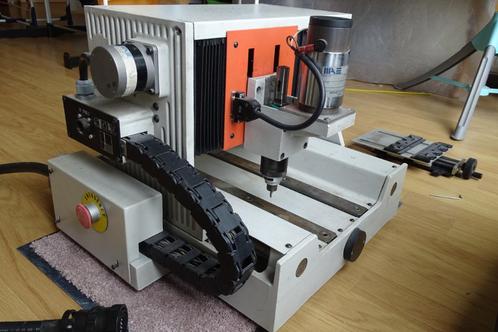

Het gaat om een Cielle ALFA 16x10 machine, die geen controller meer heeft. 16x10cm is ook het bereik, met ongeveer 4cm in de Z richting. De controller was ooit een gigantische x86 PC met DOS, uitsluitend bootend van een floppy, een klein display met Italiaanse afkortingen en geen handleiding. Ik heb daar toch nog mooie dingen mee weten te frezen, dus ik weet dat de mechanica uitstekend is.

Er zit een klauwklaat bij om werkstukken op te bevestigen. De platte bankschroef op de foto is niet meer te koop. Ook zijn er collets voor freesjes van 3, 4, 5 en 6 mm.

Later ontstond het idee om met LinuxCNC aan de slag te gaan. Daarvoor heb ik nieuw gekocht (en nooit gebruikt):

• Raspberry Pi 4 (60 euro)
• MESA 7C81 FPGA board voor real-time control van de stappenmotoren (zoek naar mesa cnc op internet) (150 euro)
• 4 stuks TB6600 stappenmotor driver (40 euro)
• DC motor RPM sturing

Ook heb ik een print gemaakt met opto-isolators om alle eindschakelaars in de machine galvanisch te kunnen scheiden van de ingangen van het dure MESA board.

Van de bijzondere connector heb ik ook het female tegendeel en als ik even zoek heb ik ergens ook nog wel de pinout, anders moet dit weer doorgemeten worden. Het is niet moeilijk, want er zit verder geen elektronica in het apparaat, alleen maar stappenmotoren en microswitches.

Ik hoop hier iemand blij mee te kunnen maken. Vanwege het gewicht (>30 kilo) alleen afhalen in Den Haag.
