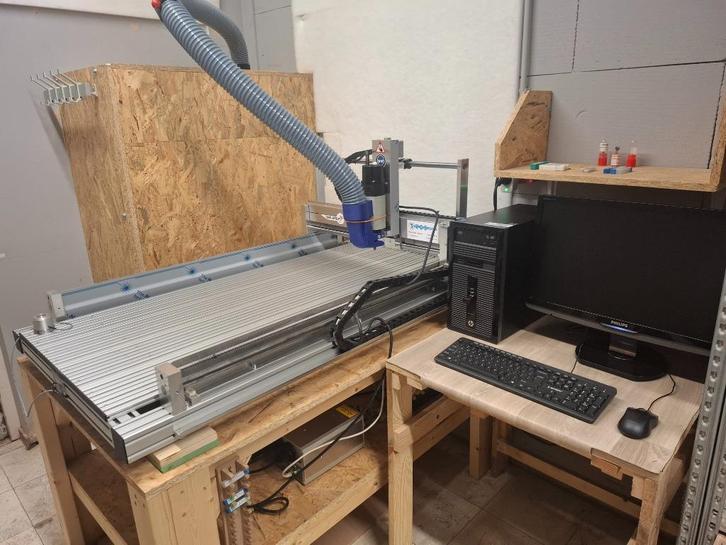

CNC frees 1000x600 inclusief randapparatuur en accessories

CNC frees van CNC-Step met een bewerkingsoppervlakte van 600mm breed, 1000mm diep en 110mm hoog. Deze gaat weg wegens stoppen met hobby/webshop, machine verkeerd in zeer goede staat.


Specificaties machine

• Bewerkingsruimte 1000*600*110 LxBxH
• Opspanoppervlakte  1390*690 LxB (werkstuk kan eventueel nog verder uitsteken voor/achter)
• ca 45kg
• Motor 1050W
• Liniairgeleidings X-as (voor extra stabiliteit)
• Freeskit op Z/Y-as voor extra stabiliteit in Z/Y richting voor het frezen van harde materialen (Aangepast door originele machinebouwer, niet zelf gedaan)
• Programeerbare resolutie 0.005mm
• Speling +/- 0.015mm
• Aluminium slot-tafel
• Digitale controller 5 kanaals
• Max freessnelheid 12m/min
• Max transportsnelheid 34m/min
• Kogelomloopmoeren
• Noodstop op zijkant machine en op de aansturingskast. Ook in software.
• Overspanningsbeveiliging in aansturingskast.
• EMC gecertificeerd door TÜV.
• 4 jaar oud, bij niet gebruik afgedekt.

Randzaken en accessoires

• PC met software geïnstalleerd dus meteen te gebruiken (inclusief monitor/toetsenbord,muis en overspanningsbeveiliging, tafel kan indien gewenst worden overgenomen zonder meerprijs).
• Spaanafzuiger. De spaanafzuiging wordt bestuurd door de software (kraan icoontje) of in de CAM al te programmeren. (omkasting op foto's is zelf gemaakt voor minder herrie, deze kast kan indien gewenst worden overgenomen zonder meerprijs).
• Tafel onder de CNC (Extra stevig gemaakt als stabiele ondergrond voor de machine en om trillingen op te vangen)
• Spantangen voor frees schacht diameter 3.0/3.175/6/8mm
• Z-as taster (Wordt gebruikt om het freesje in de Z richting met het werkstuk uit te lijnen).
• Afzuigmond (blauw) om direct spanen af te zuigen. Eigen ontwerp en 3D geprint.
• Assortimentskoffer met 10 opspanijzers/10 M6 glijmoeren en verschillende moertjes, boutjes, ringen etc die handig zijn voor het opspannen van een werkstuk
• Vetspuit en open tube vet
• Verschillende freesjes (zie foto)
• Steeksleutels voor het wisselen van de frees.
• Map met instructie boek machine/onderhoud/ z-as taster (engels en duits) en usb met aanstuursoftware (Kinetic-NC)

Zeer complete opstelling ingericht op het verspanen van hout en kunststof.

De machine is uitgevoerd met een freeskit op de Z en Y-as en liniaire X-as geleiding wat de machine zeer stabiel maakt en is hierdoor geschikt om naast hout en kunststof ook alluminium te frezen. Daarnaast maakt de alu-slot tafel het makkelijker om icm de opspanijzers en glijmoeren werkstukken op te spannen.

Bij de originele leverancier is ook een laserkop beschikbaar die op de plek van de freesmotor kan en het mogelijk maakt met deze machine te lasergraveren/snijden. (Deze heb ik dus niet maar de optie is er)

Voor de CAM gebruik ik Fusion 360 van Autodesk (sinds vorig jaar de gratis hobby versie) In Fusion360 kan het werkstuk 3D gemodelleerd worden en je kan direct schakelen naar de CAM omgeving om het NC programma te maken. Het NC programma wordt dan ingeladen in de aanstuur software van de machine (Kinetic-NC). Ik vindt Fusion360 zeer compleet voor de bewerkingen die mogelijk zijn op deze machine en is voor vrijwel iedereen te leren gebruiken, maar in principe is ieder programa dat een NC programma kan maken geschikt voor de voorbereiding.

Bij interesse of vragen graag bellen naar 06-24230700 of een berichtje sturen. Bij voorkeur s'avonds bellen.
