Cycloonfilter set met onderdrukventiel en afdichtring

Prijs: €48,85 incl. btw. (€40,37 excl. btw.). Wordt geleverd met btw-factuur. Op voorraad en op werkdagen voor 18.00u besteld, is binnen drie werkdagen in huis. Ook in België. Bestellen kan eenvoudig via onze website (zie foto in fotogalerij). Daar zijn vele andere filtersoorten, filtersystemen, afzuigslangen en meer te vinden.

Algemeen:

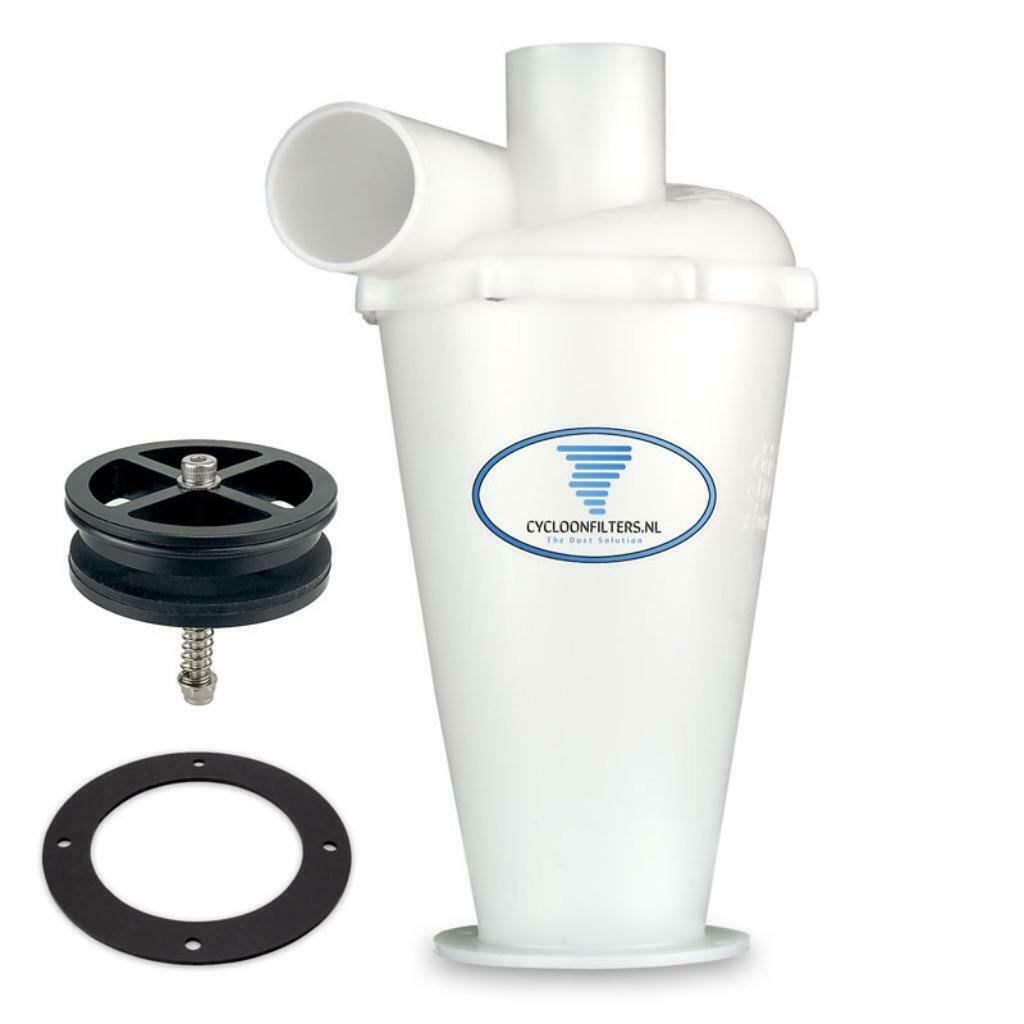

Deze set is een uitkomst voor als u een cycloonfiltersysteem wilt maken. De set bestaat uit:

• Cycloonfilter model 3 (wit);
• Onderdrukventiel;
• Rubberen afdichtring;
• Accessoires.

1. Cycloonfilter:
Cycloonfilter model 3 is gemaakt van zeer sterk ABS en is schoner, sterker en stiller dan veel andere modellen. Het filter kan tot 99% van het opgezogen stof filteren dat daardoor niet in de stofzuiger terechtkomt.

Resultaat:

• Veel minder vaak dure stofzuigerzakken vervangen, doordat bijna al het stof in het opvangvat terechtkomt;
• Continu maximale zuigkracht, omdat de stofzuigerzak nauwelijks vol raakt;
• Langer kunnen doorwerken door het grotere opvangvat in vergelijking met stofzuigerzakken;
• Langere levensduur van de stofzuiger vanwege minder slijtage van de stofzuigermotor.

Vrijwel alle stofzuigers kunnen op het filter worden aangesloten: normale huis-tuin-en-keukenstofzuigers, (professionele) bouwstofzuigers en afzuiginstallaties.

Specificaties:

• Filtert tot 99%;
• Luchtdoorvoer minimaal: 1670 liter per minuut (100m3/u);
• Luchtdoorvoer maximaal: 4667 liter per minuut (280m3/u);
• In- en uitgang binnendiameter: 50mm;
• In- en uitgang buitendiameter: 56mm;
• Materiaal: ABS.

2. Onderdrukventiel:
Het onderdrukventiel zorgt ervoor dat de onderdruk in een opvangvat niet te hoog wordt. Een te hoge onderdruk kan ervoor zorgen dat het opvangvat in elkaar klapt en daardoor beschadigd raakt. Dat is met name het geval bij kunststof opvangvaten, maar ook bij metalen opvangvaten met dunne wanden.

3. Rubberen afdichtring:
Voor een luchtdichte bevestiging op een opvangvat kan een rubberen afdichtring worden gebruikt. Filtersystemen zonder afdichtring brengen het risico met zich mee dat er lucht door kiertjes wordt aangezogen waardoor zuigkracht verloren gaat en de filterprestaties afnemen.

4. Accessoires:
2 slangklemmen, 2 koppelstukken en bevestigingsmateriaal.

Bevestiging onderdrukventiel:
In het deksel is een gat van 48mm nodig om het onderdrukventiel te bevestigen. Heeft u geen 48mm gatenboor? Gebruik dan het ventiel om een diameter van 48mm uit te tekenen. Daarna kan eenvoudig met een scherp mes een gat in het deksel worden gesneden. Snijd het gat in eerste instantie iets kleiner dan 48mm en schuur de rest weg, zodat u zeker weet dat het onderdrukventiel goed past.

Voor een goede werking van een cycloonfiltersysteem moet het onderdrukventiel gesloten blijven. Een ventiel dat continu opengaat, is een teken dat de onderdruk te hoog is. In die gevallen kan een aantal dingen worden gedaan:

• De stofzuiger op een lager toerental laten draaien. Niet te laag, want er moet een basisonderdruk in het opvangvat zijn.
• Kortere afzuigslang gebruiken. Een slang zorgt voor luchtweerstand: hoe langer de slang, hoe groter de luchtweerstand. Een grotere luchtweerstand zorgt voor een grotere onderdruk.
• Verminder het aantal bochten in de slang. Elke bocht zorgt voor extra luchtweerstand en daardoor een grotere onderdruk.
• Gebruik een zuigmond met variabele luchtinlaat, bijvoorbeeld onze Pro-X zuigmond. Die zuigmond kan door middel van een schuif lucht van buiten toelaten, waardoor de onderdruk wordt verlaagd.

Minimale sterkte opvangvat:
Cycloonfiltersystemen werken op basis van het opwekken van een onderdruk in een opvangvat zodat het stof naar de bodem van het vat wordt getrokken. Als u het onderdrukventiel wilt gebruiken in combinatie met een eigen opvangvat, dan moet het opvangvat van zichzelf sterk genoeg zijn om de noodzakelijk basisonderdruk aan te kunnen. De basisonderdruk is de minimale onderdruk die nodig is voor een goede werking van een cycloonfiltersysteem.

Opvangvaten met dunne wanden, bijvoorbeeld een verfemmer, verfblik, plastic emmer e.d., zijn in de meeste gevallen niet sterk genoeg om de basisonderdruk aan te kunnen. Een onderdrukventiel is in die gevallen dan ook niet de redding, omdat het onderdrukventiel er enkel voor zorgt dat lucht van buitenaf wordt binnengelaten wanneer de basisonderdruk wordt overschreden.

Bijzonderheden:

• Voor een goede werking van een cycloonfiltersysteem moet het onderdrukventiel gesloten blijven. Een ventiel dat continu opengaat, is een teken dat de onderdruk te hoog is.
• Door het strakker of juist losser draaien van de stelmoer, zal het onderdrukventiel bij een toenemende onderdruk later of juist eerder opengaan.
