Pololu 2480 Basic SPDT Relay Carrier met 5VDC RelaisProductomschrijving

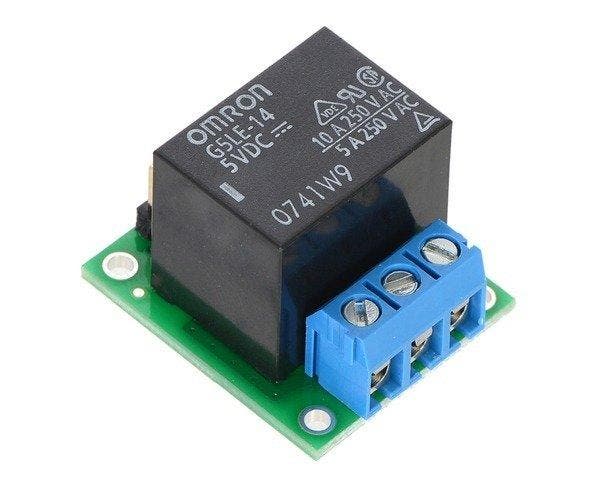

De Pololu 2480 Basic SPDT Relay Carrier is een gemonteerde 5V relaismodule waarmee u een SPDT schakelcontact eenvoudig kunt bedienen met een laagspanningssignaal. De module is voorzien van een Omron G5LE-14-DC5 5V relais, een 3-polig 5 mm terminal block voor de schakelaansluitingen en een 1x3 0,1 inch male header voor de besturingsaansluitingen. Het relais is volgens Pololu geschikt tot 10A onder de meeste omstandigheden.

Deze relais carrier is geschikt voor projecten waarbij een microcontroller, besturingsprint of laagspanningscircuit een externe belasting moet schakelen. Denk aan robotica, automatisering, testopstellingen, voedingen, lampen, kleine motoren, pompen en andere elektronische schakeltoepassingen.

Omdat deze uitvoering al is gemonteerd, kunt u de module snel gebruiken in een project. De schroefterminal maakt het aansluiten van de schakeldraden eenvoudig, terwijl de 0,1 inch header geschikt is voor jumper wires en female servo kabels.

Belangrijkste kenmerkenPololu 2480 5V SPDT relaismodule

De Pololu 2480 is een single relay carrier met een 5V relais. De module is bedoeld voor het schakelen van één SPDT contact.

Omron G5LE-14-DC5 relais

De module is uitgerust met een Omron G5LE-14-DC5 relais. Dit is een veelgebruikt 5V power relay voor schakeltoepassingen.

SPDT contact met COM, NO en NC

De schakelzijde heeft een COM, NO en NC aansluiting. Hierdoor kunt u kiezen tussen normaal open of normaal gesloten schakelen.

Eenvoudige besturing via EN pin

De relais spoel wordt gevoed via VDD en GND. De EN pin activeert het relais met een digitaal hoog signaal van 2,5V tot 20V.

Aansluitvriendelijke uitvoering

Deze assembled uitvoering heeft een 5 mm terminal block voor de schakelaansluitingen en een 1x3 0,1 inch header voor de besturingskant.

Met indicatie LEDs

De module heeft twee rode LEDs die oplichten wanneer de relais spoel actief is.

ToepassingenVoor Arduino en microcontroller projecten

Gebruik de Pololu 2480 om via een Arduino, ESP32, Raspberry Pi Pico of andere controller een externe belasting te schakelen.

Voor robotica en automatisering

De module is geschikt voor robots, kleine automatiseringsprojecten, prototypes en schakelingen waarbij een elektrisch gescheiden schakelcontact gewenst is.

Voor testopstellingen en besturingsprojecten

Deze relaismodule is handig voor meetopstellingen, laboratoriumprojecten, tijdelijke schakelingen en technische experimenten.

Voor normaal open of normaal gesloten schakelingen

Dankzij de SPDT aansluiting kunt u de module gebruiken als normaal open schakelaar of als normaal gesloten schakelaar, afhankelijk van uw project.

Verschil met andere relaismodulesWanneer kiest u een 5V relaismodule?

Kies deze 5V uitvoering wanneer uw project een 5V relaisvoeding beschikbaar heeft en u de module wilt aansturen met een geschikt digitaal stuursignaal.

Wanneer kiest u een 12V relaismodule?

Een 12V relaismodule is handiger wanneer uw project al met een 12V stuurvoeding werkt of wanneer u een 12V relais spoel nodig heeft.

Wanneer kiest u deze assembled versie?

Kies deze gemonteerde Pololu 2480 wanneer u direct aan de slag wilt zonder eerst terminal blocks, headers of relais te solderen.

Wanneer kiest u een solid state relay?

Een solid state relay is interessant wanneer u stil wilt schakelen zonder mechanische relaiscontacten. Een mechanisch relais zoals deze Pololu 2480 is vaak praktisch wanneer u een eenvoudig COM, NO en NC wisselcontact nodig heeft.

Specificaties

Producttype: SPDT relais carrier
Merk: Pololu
Artikelnummer: 2480
Uitvoering: assembled
Relais type: Omron G5LE-14-DC5
Relais spoelspanning: 5V DC
Schakelcontact: SPDT
Contactaansluitingen: COM, NO en NC
Besturingsaansluitingen: EN, VDD en GND
Activeringssignaal EN pin: digitaal hoog signaal van 2,5V tot 20V
Aansluiting schakelzijde: 3-polig 5 mm terminal block
Aansluiting besturingszijde: 1x3 0,1 inch male header
Relais belastbaarheid: tot 10A onder de meeste omstandigheden
Indicatie: rode LEDs bij actieve relais spoel
Montagegaten: geschikt voor nummer 2 of M2 schroeven
Gebruik: schakelen van externe belastingen via laagspanningsbesturing
Geschikt voor: Arduino, ESP32, Raspberry Pi Pico, robotica, automatisering en DIY elektronica
Let op: maximale stroom, spanning en levensduur hangen af van belastingstype en toepassing

AansluitenVDD en GND

Sluit 5V DC aan op VDD en GND om de relais spoel te voeden.

EN

Sluit het digitale stuursignaal aan op EN. Wanneer EN hoog wordt, schakelt het relais om.

COM

COM is de gemeenschappelijke aansluiting van het relaiscontact.

NO

NO staat voor normally open. Deze aansluiting maakt contact met COM wanneer het relais actief is.

NC

NC staat voor normally closed. Deze aansluiting is verbonden met COM wanneer het relais niet actief is.

Inhoud van de verpakking

1 stuk Pololu 2480 Basic SPDT Relay Carrier with 5VDC Relay Assembled

Let op

Controleer altijd of de aangesloten belasting binnen de veilige grenzen van het relais en de print valt. De maximale stroom, maximale spanning en levensduur zijn afhankelijk van het type belasting. Bij inductieve belastingen zoals motoren, spoelen en relais kunnen extra beschermcomponenten nodig zijn.

Werk voorzichtig met spanningen boven 30V. Pololu geeft aan dat dit product niet is ontworpen of gecertificeerd voor een specifieke hoogspanningsveiligheidsnorm.

FAQWaarvoor gebruik ik de Pololu 2480?

De Pololu 2480 wordt gebruikt om een externe belasting te schakelen met een laagspanningsbesturing, bijvoorbeeld vanuit een microcontroller.

Is dit een gemonteerde relaismodule?

Ja, deze uitvoering is assembled en wordt geleverd met ingesoldeerd 5V relais, terminal block en 0,1 inch header.

Wat betekent SPDT?

SPDT betekent single pole double throw. Het relais heeft één gemeenschappelijke aansluiting en kan schakelen tussen normaal open en normaal gesloten.

Kan ik deze relaismodule met Arduino gebruiken?

Ja, de module kan worden aangestuurd met een geschikt digitaal signaal. De relais spoel heeft 5V voeding nodig.

Wat is het verschil tussen NO en NC?

NO is normaal open en maakt pas contact wanneer het relais actief is. NC is normaal gesloten en verbreekt het contact wanneer het relais actief wordt.

Hoeveel stroom kan deze relaismodule schakelen?

Het gebruikte Omron relais is geschikt tot 10A onder de meeste omstandigheden. Controleer altijd of uw spanning, belastingstype en toepassing binnen de specificaties passen.

Wanneer kies ik deze relaismodule in plaats van een transistor of MOSFET?

Kies een relaismodule wanneer u een elektrisch gescheiden schakelcontact nodig heeft of wanneer u wilt schakelen tussen COM, NO en NC. Voor snelle DC schakelingen kan een MOSFET soms praktischer zijn.
