23201a Serial Adapter Partial Kit voor 3 tot 5,5V logica en DB9 seriële poort Pololu 127 Productomschrijving

De 23201a Serial Adapter Partial Kit van Pololu is een compacte seriële adapter voor het koppelen van 3 tot 5,5V logica aan een COM poort met hogere en negatieve spanningen volgens EIA 232 en vergelijkbaar met de oudere RS 232 standaard. Deze uitvoering is de partial kit versie. De SMD componenten zijn al voorgemonteerd, terwijl de 0,1 inch male headerstrip en de DB9 connector nog los worden meegeleverd en zelf gesoldeerd moeten worden.

Deze adapter is gebaseerd op de MAX3238 en geeft toegang tot alle acht signaallijnen van de DB9 connector, naast de massa. Daardoor is hij niet alleen geschikt voor standaard seriële communicatie, maar ook voor handshake lijnen en statuslijnen. Dat maakt dit board extra interessant voor embedded projecten, service interfaces, testopstellingen en maatwerk elektronica.

Een groot voordeel van deze partial kit is de flexibiliteit bij montage. Je kunt de headerpins weglaten, inkorten of aan de andere zijde van de print plaatsen. Daardoor is deze seriële adapter handig voor projecten waar de beschikbare ruimte of de gewenste inbouwrichting belangrijk is.

Belangrijkste kenmerken

Deze seriële adapter werkt met logische spanningen van 3 tot 5,5V, ondersteunt een maximale datasnelheid van 250 kbps en gebruikt een DB9 female connector. De print beschikt over 5 drivers en 3 receivers. Het opgenomen stroomverbruik is circa 2 mA en de printmaat is 1,30 inch bij 1,22 inch inclusief connector.

Naast de standaard DB9 signalen biedt de print extra aansluitingen voor VCC, een seriële detectielijn en een geïnverteerde TX uitgang. De TX en RX aanduidingen zijn gelabeld vanuit het perspectief van de computer. Dat betekent dat de TX pin data van de computer voert en dus normaal op de RX ingang van jouw project wordt aangesloten.

Toepassingen

Deze Pololu serial adapter is ideaal voor microcontrollerprojecten die gekoppeld moeten worden aan een klassieke seriële poort. Denk aan industriële interfaces, service aansluitingen, oudere meetsystemen, datalogging, embedded ontwikkeling en prototypes waarbij ook RTS, CTS, DTR of andere control lijnen beschikbaar moeten zijn.

Ook voor maatwerk printontwerpen en compacte behuizingen is deze partial kit interessant, omdat je zelf bepaalt hoe en waar je de headerstrip monteert. Daardoor is hij vaak flexibeler inzetbaar dan een volledig afgemonteerde adapter.

Specificaties

Merk
Pololu

Artikelnummer
127

Productnaam
23201a Serial Adapter Partial Kit

Uitvoering
Partial kit

Logische spanningsniveaus
3 tot 5,5V

Seriële standaard
TIA EIA 232 F en ITU V.28

Connector
DB9 female

Aantal drivers
5

Aantal receivers
3

Maximale datasnelheid
250 kbps

Stroomverbruik
2 mA

Printafmeting
1,30 inch x 1,22 inch inclusief connector

Status
Active

RoHS
RoHS 3 compliant

Inhoud van de verpakking

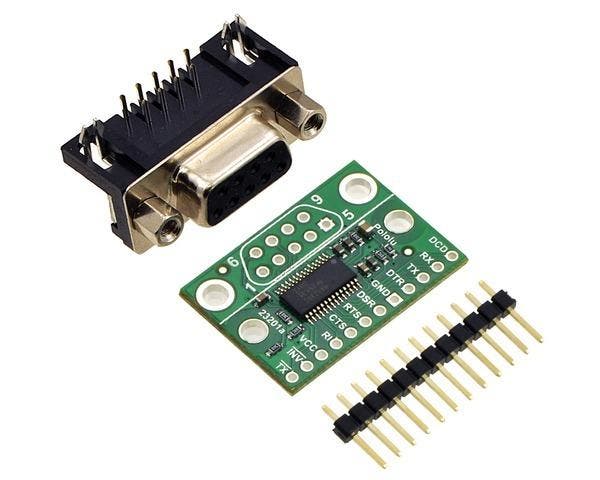

1 serial adapter print met voorgemonteerde SMD componenten
1 afbreekbare 0,1 inch male headerstrip
1 DB9 female connector
Niet voorgemonteerd en nog te solderen als partial kit uitvoering

FAQ

Is dit een kant en klare adapter
Nee. Dit is de partial kit versie. De SMD componenten zijn al gemonteerd, maar de headerstrip en DB9 connector moeten nog zelf worden gesoldeerd.

Voor welke spanning is deze adapter geschikt
De adapter is bedoeld voor logische signalen van 3 tot 5,5V.

Ondersteunt deze adapter alleen TX en RX
Nee. Deze adapter geeft toegang tot alle acht signaallijnen van de DB9 connector en ondersteunt dus ook handshake en statuslijnen.

Hoe zijn TX en RX gelabeld
De TX en RX aanduidingen zijn vanuit het perspectief van de computer. De TX pin voert dus data van de computer naar jouw schakeling.

Is deze adapter geschikt voor prototypes en breadboards
Ja. De adapter is bedoeld voor gebruik met prototyping boards en breadboards, waarbij de partial kit extra flexibiliteit geeft in de montage van de headers.
