VNH3SP30 Motor Driver Carrier MD01B Pololu 705

VNH3SP30 Motor Driver Carrier MD01B Pololu 705

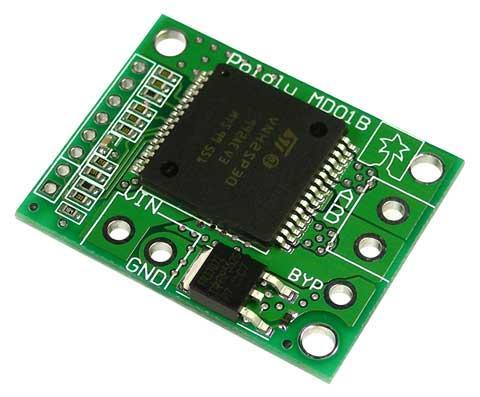

This module is a compact breakout board for ST’s high-power VNH2SP30 or VNH3SP30 motor driver IC, each of which is a fully integrated H-bridge that can be used for bidirectional speed control of a single brushed DC motor. The basic operation of the driver is summarized below, but we also recommend careful reading of the VNH2SP30 datasheet (670k pdf) or VNH3SP30 datasheet (586k pdf) before using this product. The board incorporates most of the components of the typical application diagram on page 8 of the VNH2SP30 datasheet, including pull-up and current-limiting resistors and a FET for reverse battery protection. It ships fully populated with its SMD components, including the VNH2SP30 or VNHSP30 motor driver IC, as shown in the product picture. (Note that the current sense circuit might not be populated on the VNH3SP30 version of the board since only the VNH2SP30 supports current sense.)

VNH3SP30 VNH2SP30 VNH5019 Operating voltage: (1) 5.5 – 16 V (2) 5.5 – 16 V 5.5 – 24 V MOSFET on-resistance (per leg): 34 mΩ typ. 19 mΩ max. 18 mΩ typ. Max PWM frequency 10 kHz 20 kHz 20 kHz Current sense n/a 0.13 V/A 0.21 V/A Over-voltage shutoff 36 V min. (2) / 43 V typ. 16 V min. / 19 V typ. 24 V min. / 27 V typ. Logic input high threshold 3.25 V min. 3.25 V min. 2.1 V min. Time to overheat at 20 A (3) 8 s 35 s 20 s Time to overheat at 15 A (3) 30 s 150 s 90 s Current for infinite run time (3) 9 A 14 A 12 A Voor meer info klik hier Hier
