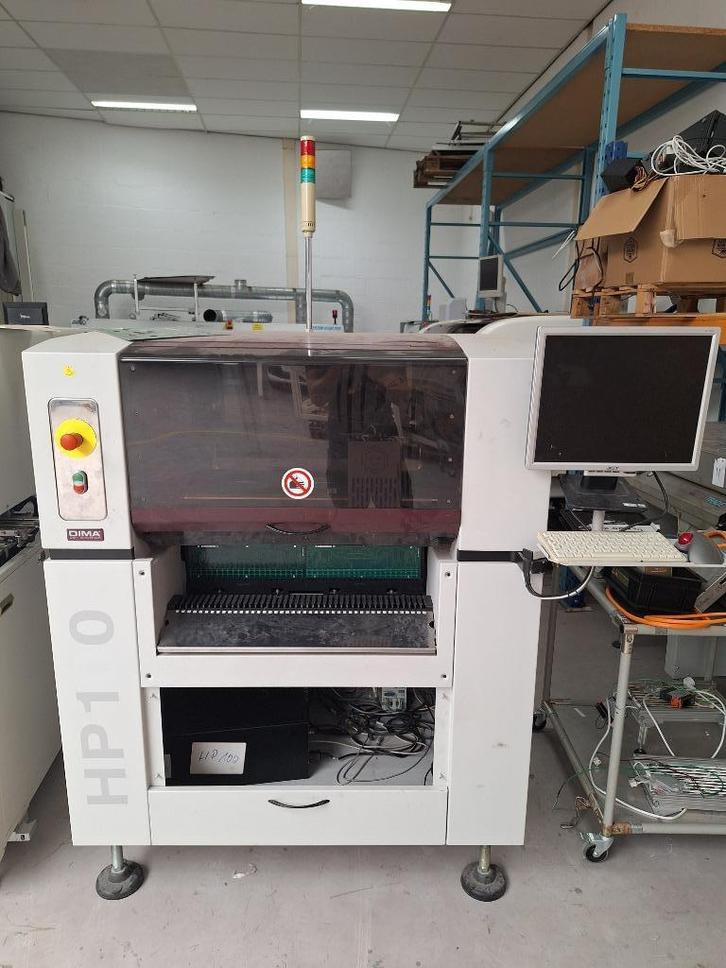

De DIMA HP110 is een industriële SMT pick‑and‑place machine die betrouwbare plaatsing van elektronische componenten biedt met hoge precisie en snelheid. De machine is ontworpen voor middelgrote productieomgevingen waar flexibiliteit en nauwkeurigheid centraal staan.
⚙️ Plaatsing & vision systemen Plaatsingskop: Enkel gantry-systeem met twee onafhankelijk bestuurbare pipetten. Vision/Alignment:
SCC CCD-camera met CorrectPlace-algoritme LCC CCD-camera met onder- en zijverlichting Ondersteuning voor fiducial-herkenning, feeder alignment en teaching van niet-standaard componenten
🚀 Capaciteit & prestaties Optimale plaatsingssnelheid: tot 4200 componenten per uur Nominale snelheid: 2500–3500 componenten per uur in productie Cyclustijd:
QFP via Area CCD: 1,16 seconden Chip via CLEA: 0,85 seconden (twee pipetten tegelijk)
🎯 Nauwkeurigheid & herhaalbaarheid Plaatsingsnauwkeurigheid (X,Y):
3σ = 50 µm (Area CCD) 3σ = 100 µm (CLEA)
Herhaalbaarheid:
3σ = 50 µm bij QFP 32 mm, pitch 0,4 mm Hoekafwijking ≤ 0,09°, programmeerbaar van 0° tot 360°
📦 Compatibele componenten & PCB's Componentformaten: van 0201 tot BGA, µBGA, PLCC, QFP, SOT, TSOP, MELF, LCC Fijn-pitch ondersteuning: tot 0,4 mm PCB-afmetingen:
Minimaal: 30 × 30 mm Maximaal: tot 450 × 300 mm (configuratieafhankelijk)
PCB-dikte: 0,4 tot 3,2 mm PCB-gewicht: max. 2 kg Randafstand (componentvrije zones): 4 mm boven / 5 mm onderzijde
🔧 Feeders & nozzles Tape feeders: tot 88 posities, breedtes 8–44 mm Vibratory feeders: tot 132 posities (SO8–SO16) Tray feeders: handmatige tray, max. formaat ~145 × 335 mm Nozzles: 12-posities wisselstation met verschillende types beschikbaar
⚡ Technische gegevens Plaatsingskracht: 1,01 – 1,51 N (verenbelast) Voeding: 220–240 VAC, 50–60 Hz, 2500 W Perslucht: 6,5–7 bar, minimaal 80 L/min, gefilterd tot 3 µm Omgevingscondities:
Temperatuur: 15–40 °C (aanbevolen: 18–30 °C) Luchtvochtigheid: 20–90 %, niet-condenserend Geluidsniveau: ≤ 70 dB(A)
📐 Afmetingen & gewicht Afmetingen (L × B × H): ca. 1200 × 1500 × 2200 mm Gewicht: ca. 450 kg (zonder feeders), tot 800 kg volledig uitgerust
✔️ Samenvatting KenmerkSpecificatiePlaatsingskop1 gantry met 2 pipettenVision systemDual CCD (boven & onder)Snelheidtot 4200 cphComponentbereik0201 – BGA / 0,4 mm pitchPCB-groottetot 450 × 300 mmNauwkeurigheid3σ = 50 µmEnergievoorziening220–240 VAC / 2500 WPerslucht6,5 – 7 bar / 80 L/minGewicht450 – 800 kg
