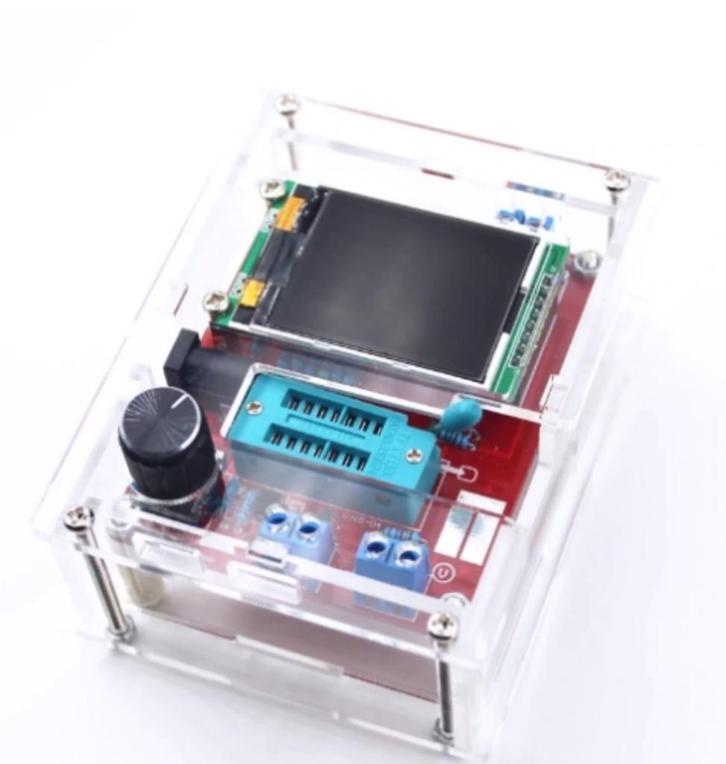

DIY KITS ATMEAG328P M328 Transistor Tester
Transistor Tester kan worden aangedreven van 6,8 V - 12V DC. Dit kan worden bereikt door een 9V-laag gebouwde batterij. Twee 3.7V
Lithium-ionbatterij in serie. Of AC adapter.
Wanneer de stroom is ingeschakeld, is de stroom ongeveer 30mA bij DC 9V.
Controle:
Transistor Tester is controle door een "roterende puls encoder met schakelaar", of kort door "RPEWS", dit onderdeel heeft vier
Modus van de werking, een korte tijd druk op de knop, druk en houd, links en rechts draaien de knop.
Wanneer Transistor Tester wordt aangedreven.
Als u kort op de RPEWS drukt, schakelt u de Transistor Tester in en start u een test.
Transistor Tester wacht op gebruikersinvoer aan het einde van een test.
Tijdens een einde van de test, en voordat het automatisch wordt uitgeschakeld.
Een lange tijd pers of Rotatie van links en rechts de RPEWS zal
Ga naar het functiemenu. In het functiemenu, een ">" in de linkerkolom om het Geselecteerde menu-item te indexeren.
Om het specifieke te betreden
Functie, slechts een klik op de RPEWS.
Binnen de Specifieke functie, druk en houd de knop zal verlaten en ga terug naar de functie
Menu.
Test:
Transistor Tester hebben drie Testpunt (TP1,TP2,TP3), binnen de Test-socket, de drie is toewijzing als volgt.
