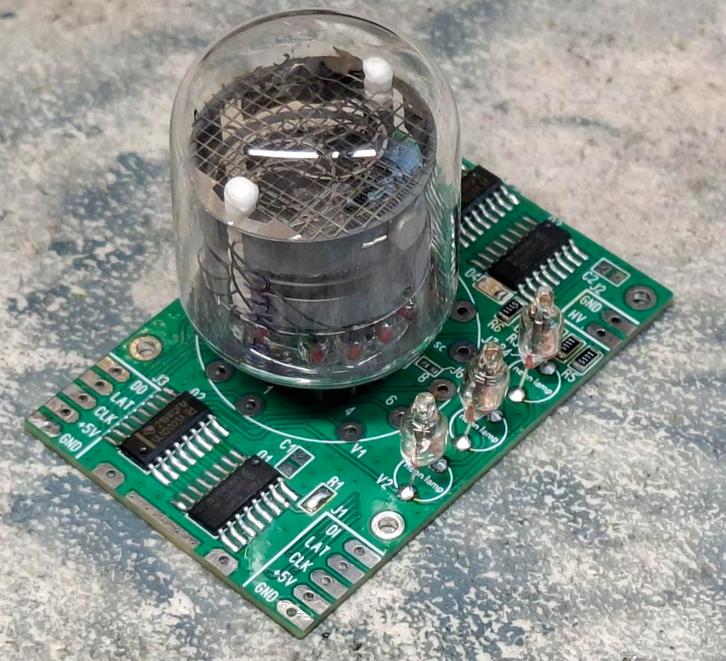

Te koop: Meerdere nixie buis stuurprints. €5 per zes prints. Nieuw!
Met +170VDC en een 5V data, klok en latch signaal (uit een Arduino of binvoorbeeld ESP32) kan je met 16 bits per print elk segment van de nixie buis aan of uitzetten. Geleverd met schema.
De printen zijn naast elkaar te plaatsen en aan elkaar te solderen zodat er 'één lange print' ontstaat. Er kunnen 'oneindig' veel prints achter elkaar worden gezet, dus een 10 of 12 nixie weergave is bijvoorbeeld mogelijk.
Het zijn kale prints, dus zelf nog wel twee 74HC595 chips, twee ULN2003A chips, één 48B zenderdiode, twee smd condensatoren en één smd weerstand toevoegen.
Eventueel kan een led en weerstand worden geplaatst als diagnose led voor bit testen.
Er zijn ook twee extra aansluitingen om bijvoorbeeld twee extra segmenten van de nixie aannte sluiten zoals een decimaal punt als deze in de buis zit. Dus er kunnen 12 kathodrs worden bestuurd.
Let op! Ik heb fouten gemaakt in het ontwerp waardooor de steekcirkel van de buis niet klopt, vandaar dat deze prints over zijn. De prints werken wel, maar je moet nog wel draden tussen de print naar de buis vervinden omdat een IN-4 zoals beoogd niet past. Ook de neon lampjes en bijbehorende weerstanden niet plaatsen.
Met +170VDC en een 5V data, klok en latch signaal (uit een Arduino of binvoorbeeld ESP32) kan je met 16 bits per print elk segment van de nixie buis aan of uitzetten. Geleverd met schema.
De printen zijn naast elkaar te plaatsen en aan elkaar te solderen zodat er 'één lange print' ontstaat. Er kunnen 'oneindig' veel prints achter elkaar worden gezet, dus een 10 of 12 nixie weergave is bijvoorbeeld mogelijk.
Het zijn kale prints, dus zelf nog wel twee 74HC595 chips, twee ULN2003A chips, één 48B zenderdiode, twee smd condensatoren en één smd weerstand toevoegen.
Eventueel kan een led en weerstand worden geplaatst als diagnose led voor bit testen.
Er zijn ook twee extra aansluitingen om bijvoorbeeld twee extra segmenten van de nixie aannte sluiten zoals een decimaal punt als deze in de buis zit. Dus er kunnen 12 kathodrs worden bestuurd.
Let op! Ik heb fouten gemaakt in het ontwerp waardooor de steekcirkel van de buis niet klopt, vandaar dat deze prints over zijn. De prints werken wel, maar je moet nog wel draden tussen de print naar de buis vervinden omdat een IN-4 zoals beoogd niet past. Ook de neon lampjes en bijbehorende weerstanden niet plaatsen.
...
...
...
...
...
...
...
...
...
...
...
...
